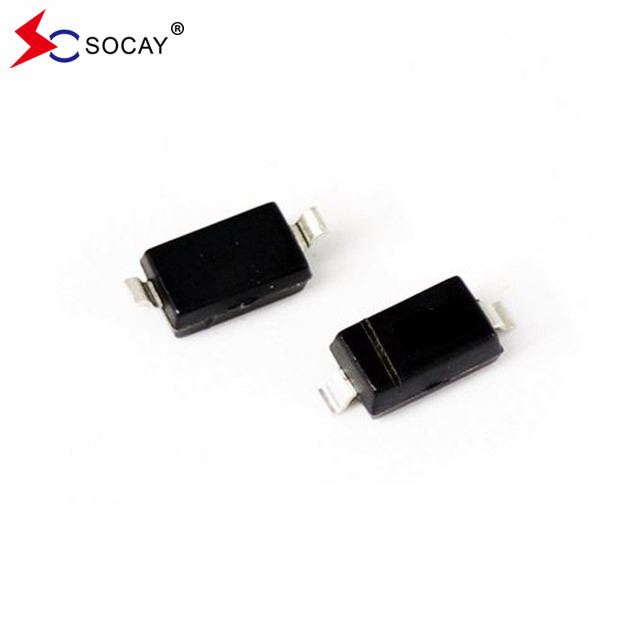

Thiết kế Die Planar Zener Diode BZT52C8V2 SOD-123 Package SMD Diode
Zener Diode BZT52C8V2 DATASHEET:BZT52C2V4_BZT52C75 ((SOD-123)_v2204.1.pdf
Zener Diode BZT52C8V2 Tính năng phân biệt:
Zener Diode BZT52C8V2 Ngày cơ học:
Đèn Zener Diode BZT52C8V2 Năng lượng tối đa (T)A=25°C):
| Parameter Diode | Biểu tượng | Giá trị | Đơn vị |
| Phân tán năng lượng của diode (Lưu ý 1) | PD | 350 | mW |
| Chống nhiệt từ giao điểm đến môi trường xung quanh | RθJA | 357 | °C/W |
| Nhiệt độ giao điểm diode | TJ | 150 | °C |
| Lưu trữ DiodeThời tiết | TSTG | -55 đến +150 | °C |
| Lưu ý1: Thiết bị gắn trên PCB gốm: 7,6mm x 9,4mm x 0,87mm với diện tích pad 25mm2. | |||
Zener Diode BZT52C8V2 Tính năng điện (TA=25°C):
| Số phần | Phạm vi điện áp Zener Diode Zener (Ghi chú 2) | Zener Diode Kháng trở tối đa Zener (Ghi chú 3) |
Tối đa Zener Diode Dòng chảy rò rỉ (Ghi chú 2) |
||||||
| Zener Diode | VZ @ IZT | ZZT @ IZT | ZZK @ IZK | IR @ VR | |||||
| Tên. (V) | Min. ((V) | Tối đa. | (Ω) | (mA) | (Ω) | (mA) | (μA) | (V) | |
| BZT52C2V4 | 2.4 | 2.20 | 2.60 | 100 | 5.0 | 600 | 1.00 | 50 | 1.0 |
| BZT52C2V7 | 2.7 | 2.50 | 2.90 | 100 | 5.0 | 600 | 1.00 | 20 | 1.0 |
| BZT52C3V0 | 3.0 | 2.80 | 3.20 | 95 | 5.0 | 600 | 1.00 | 10 | 1.0 |
| BZT52C3V3 | 3.3 | 3.10 | 3.50 | 95 | 5.0 | 600 | 1.00 | 5 | 1.0 |
| BZT52C3V6 | 3.6 | 3.40 | 3.80 | 90 | 5.0 | 600 | 1.00 | 5 | 1.0 |
| BZT52C3V9 | 3.9 | 3.70 | 4.10 | 90 | 5.0 | 600 | 1.00 | 3 | 1.0 |
| BZT52C4V3 | 4.3 | 4.00 | 4.60 | 90 | 5.0 | 600 | 1.00 | 3 | 1.0 |
| BZT52C4V7 | 4.7 | 4.40 | 5.00 | 80 | 5.0 | 500 | 1.00 | 3 | 2.0 |
| BZT52C5V1 | 5.1 | 4.80 | 5.40 | 60 | 5.0 | 480 | 1.00 | 2 | 2.0 |
| BZT52C5V6 | 5.6 | 5.20 | 6.00 | 40 | 5.0 | 400 | 1.00 | 1 | 2.0 |
| BZT52C6V2 | 6.2 | 5.80 | 6.60 | 10 | 5.0 | 150 | 1.00 | 3 | 4.0 |
| BZT52C6V8 | 6.8 | 6.40 | 7.20 | 15 | 5.0 | 80 | 1.00 | 2 | 4.0 |
| BZT52C7V5 | 7.5 | 7.00 | 7.90 | 15 | 5.0 | 80 | 1.00 | 1 | 5.0 |
| BZT52C8V2 | 8.2 | 7.70 | 8.70 | 15 | 5.0 | 80 | 1.00 | 0.7 | 5.0 |
| BZT52C9V1 | 9.1 | 8.60 | 9.60 | 15 | 5.0 | 100 | 1.00 | 0.5 | 6.0 |
| BZT52C10 | 10 | 9.40 | 10.60 | 20 | 5.0 | 150 | 1.00 | 0.2 | 7.0 |
| BZT52C11 | 11 | 10.40 | 11.60 | 20 | 5.0 | 150 | 1.00 | 0.1 | 8.0 |
| BZT52C12 | 12 | 11.40 | 12.70 | 25 | 5.0 | 150 | 1.00 | 0.1 | 8.0 |
| BZT52C13 | 13 | 12.40 | 14.10 | 30 | 5.0 | 170 | 1.00 | 0.1 | 8.0 |
| BZT52C15 | 15 | 13.80 | 15.60 | 30 | 5.0 | 200 | 1.00 | 0.1 | 10.5 |
| BZT52C16 | 16 | 15.30 | 17.10 | 40 | 5.0 | 200 | 1.00 | 0.1 | 11.2 |
| BZT52C18 | 18 | 16.80 | 19.10 | 45 | 5.0 | 225 | 1.00 | 0.1 | 12.6 |
| BZT52C20 | 20 | 18.80 | 21.20 | 55 | 5.0 | 225 | 1.00 | 0.1 | 14.0 |
| BZT52C22 | 22 | 20.80 | 23.30 | 55 | 5.0 | 250 | 1.00 | 0.1 | 15.4 |
| BZT52C24 | 24 | 22.80 | 25.60 | 70 | 5.0 | 250 | 1.00 | 0.1 | 16.8 |
| BZT52C27 | 27 | 25.10 | 28.90 | 80 | 2.0 | 300 | 0.50 | 0.1 | 18.9 |
| BZT52C30 | 30 | 28.00 | 32.00 | 80 | 2.0 | 300 | 0.50 | 0.1 | 21.0 |
| BZT52C33 | 33 | 31.00 | 35.00 | 80 | 2.0 | 325 | 0.50 | 0.1 | 23.1 |
| BZT52C36 | 36 | 34.00 | 38.00 | 90 | 2.0 | 350 | 0.50 | 0.1 | 25.2 |
| BZT52C39 | 39 | 37.00 | 41.00 | 130 | 2.0 | 350 | 0.50 | 0.1 | 27.3 |
| BZT52C43 | 43 | 40.00 | 46.00 | 100 | 5.0 | 700 | 1.00 | 0.1 | 32.0 |
| BZT52C47 | 47 | 44.00 | 50.00 | 100 | 2.0 | 750 | 1.00 | 0.1 | 35.0 |
| BZT52C51 | 51 | 48.00 | 54.00 | 100 | 2.0 | 750 | 1.00 | 0.1 | 38.0 |
| BZT52C56 | 56 | 53.20 | 58.80 | 200 | 2.0 | 400 | 0.50 | 0.1 | 39.2 |
| BZT52C62 | 62 | 58.90 | 65.10 | 215 | 2.0 | 423 | 0.50 | 0.1 | 43.4 |
| BZT52C68 | 68 | 64.60 | 71.40 | 240 | 2.0 | 447 | 0.50 | 0.1 | 47.6 |
| BZT52C75 | 75 | 71.25 | 78.75 | 255 | 2.0 | 470 | 0.50 | 0.1 | 52.5 |
|
Lưu ý 2: Nhịp thử ngắn sử dụng để giảm thiểu hiệu ứng tự nóng. Lưu ý 3: f=1kHZ.
|
|||||||||
SOD-123 Zener Diode BZT52C8V2 Biểu đồ mạch:
Zener Diode BZT52C8V2 Đánh giá và đường cong đặc tính:
Hồng1. Zener Diode BZT52C8V2 Curve giảm công suất
Hình 2. Zener Diode BZT52C8V2 Capacity kết nối điển hình
Hồng3. Zener Diode BZT52C8V2 Phân tích Zener điển hình
Hồng4. Zener Diode BZT52C8V2 Phân tích Zener điển hình
Hồng5. Zener Diode BZT52C8V2 Phân tích Zener điển hình
SOD-123 Zener Diode BZT52C8V2 Khung (inches ((millimeters)):
SOD-123 Zener Diode BZT52C8V2 Thông tin đặt hàng:
| Số bộ phận của Zener Diode | Bao gồm các thành phần | Số lượng | Lựa chọn bao bì |
| BZT52C2V4~BZT52C75 | SOD-123 | 10000 PCS | mỗi 13 "vòng nhựa |
| BZT52C2V4~BZT52C75 | SOD-123 | 3000 PCS | mỗi cuộn nhựa 7 " |
