Các thành phần điện tử Zener Diode chất lượng đáng tin cậy
SOD-523 Zener Diode DATASHEET:BZX584C2V4_BZX584C75V(SOD-523)_v2303.1.pdf
SOD-523 Zener Diode Đặc điểm:
Xem danh sách bảng
SOD-523 Zener Diode Absolute Max. Đánh giá (TA=25°C):
| SOD-523 Zener Diode Parameter | Biểu tượng | Giá trị | Đơn vị |
| BZX584C27V Phân tán năng lượng | PD | 200 | mW |
| BZX584C27V Nhiệt độ ngã ba | TJ | 150 | °C |
| BZX584C27V Nhiệt độ lưu trữ | TSTG | -55 đến +150 | °C |
| Dòng điện điều chỉnh tối đa | IZM | PD / VZ | mA |
SOD-523 Zener Diode đặc điểm điện (TA=25°C):
| Số phần | Zener Diode VZ *1 | IZT | ZZT @ IZT | ZZK @ IZK | IZK | IR | VR | ||
| Zener Diode | Tên. (V) | Min. ((V) | Tối đa. | (mA) | Tối đa. | (mA) | Max. ((μA) | (V) | |
| BZX584C2V4 | 2.4 | 2.2 | 2.6 | 5 | 100 | 600 | 1.0 | 50 | 1.0 |
| BZX584C2V7 | 2.7 | 2.5 | 2.9 | 5 | 100 | 600 | 1.0 | 20 | 1.0 |
| BZX584C3V0 | 3.0 | 2.8 | 3.2 | 5 | 95 | 600 | 1.0 | 10 | 1.0 |
| BZX584C3V3 | 3.3 | 3.1 | 3.5 | 5 | 95 | 600 | 1.0 | 5 | 1.0 |
| BZX584C3V6 | 3.6 | 3.4 | 3.8 | 5 | 90 | 600 | 1.0 | 5 | 1.0 |
| BZX584C3V9 | 3.9 | 3.7 | 4.1 | 5 | 90 | 600 | 1.0 | 3 | 1.0 |
| BZX584C4V3 | 4.3 | 4.0 | 4.6 | 5 | 90 | 600 | 1.0 | 3 | 1.0 |
| BZX584C4V7 | 4.7 | 4.4 | 5.0 | 5 | 80 | 500 | 1.0 | 3 | 2.0 |
| BZX584C5V1 | 5.1 | 4.8 | 5.4 | 5 | 60 | 480 | 1.0 | 2 | 2.0 |
| BZX584C5V6 | 5.6 | 5.2 | 6.0 | 5 | 40 | 400 | 1.0 | 1 | 2.0 |
| BZX584C6V2 | 6.2 | 5.8 | 6.6 | 5 | 10 | 150 | 0.5 | 3 | 4.0 |
| BZX584C6V8 | 6.8 | 6.4 | 7.2 | 5 | 15 | 80 | 0.5 | 2 | 4.0 |
| BZX584C7V5 | 7.5 | 7.0 | 7.9 | 5 | 15 | 80 | 0.5 | 1 | 5.0 |
| BZX584C8V2 | 8.2 | 7.7 | 8.7 | 5 | 15 | 80 | 0.5 | 0.7 | 5.0 |
| BZX584C9V1 | 9.1 | 8.5 | 9.6 | 5 | 15 | 100 | 0.5 | 0.5 | 6.0 |
| BZX584C10V | 10 | 9.4 | 10.6 | 5 | 20 | 150 | 1.0 | 0.2 | 7.0 |
| BZX584C11V | 11 | 10.4 | 11.6 | 5 | 20 | 150 | 1.0 | 0.1 | 8.0 |
| BZX584C12V | 12 | 11.4 | 12.7 | 5 | 25 | 150 | 1.0 | 0.1 | 8.0 |
| BZX584C13V | 13 | 12.4 | 14.1 | 5 | 30 | 170 | 1.0 | 0.1 | 8.0 |
| BZX584C15V | 15 | 13.8 | 15.6 | 5 | 30 | 200 | 1.0 | 0.1 | 10.5 |
| BZX584C16V | 16 | 15.3 | 17.1 | 5 | 40 | 200 | 1.0 | 0.1 | 11.2 |
| BZX584C18V | 18 | 16.8 | 19.1 | 5 | 45 | 225 | 1.0 | 0.1 | 12.6 |
| BZX584C20V | 20 | 18.8 | 21.2 | 5 | 55 | 225 | 1.0 | 0.1 | 14.0 |
| BZX584C22V | 22 | 20.8 | 23.3 | 5 | 55 | 250 | 1.0 | 0.1 | 15.4 |
| BZX584C24V | 24 | 22.8 | 25.6 | 5 | 70 | 250 | 1.0 | 0.1 | 16.8 |
| BZX584C27V | 27 | 25.1 | 28.9 | 2 | 80 | 300 | 0.5 | 0.1 | 18.9 |
| BZX584C30V | 30 | 28.0 | 32.0 | 2 | 80 | 300 | 0.5 | 0.1 | 21.0 |
| BZX584C33V | 33 | 31.0 | 35.0 | 2 | 80 | 325 | 0.5 | 0.1 | 23.1 |
| BZX584C36V | 36 | 34.0 | 38.0 | 2 | 90 | 350 | 0.5 | 0.1 | 25.2 |
| BZX584C39V | 39 | 37.0 | 41.0 | 2 | 130 | 350 | 0.5 | 0.1 | 27.3 |
| BZX584C43V | 43 | 40.0 | 46.0 | 2 | 100 | 700 | 1.0 | 0.1 | 32.0 |
| BZX584C47V | 47 | 44.65 | 49.35 | 2 | 170 | 1000 | 0.25 | 0.1 | 36.0 |
| BZX584C51V | 51 | 48.45 | 53.55 | 2 | 180 | 1300 | 0.25 | 0.1 | 39.0 |
| BZX584C56V | 56 | 53.2 | 58.8 | 2 | 200 | 1400 | 0.25 | 0.1 | 43.0 |
| BZX584C62V | 62 | 58.9 | 65.1 | 2 | 225 | 1400 | 0.25 | 0.1 | 47.0 |
| BZX584C68V | 68 | 64.6 | 71.4 | 2 | 240 | 1600 | 0.25 | 0.1 | 52.0 |
| BZX584C75V | 75 | 71.25 | 78.75 | 2 | 265 | 1700 | 0.25 | 0.1 | 56.0 |
| *1 chiều rộng xung = 10 ms. | |||||||||
SOD-523 Diode Zener trên bề mặt BZX584C27V Hình ảnh mạch:

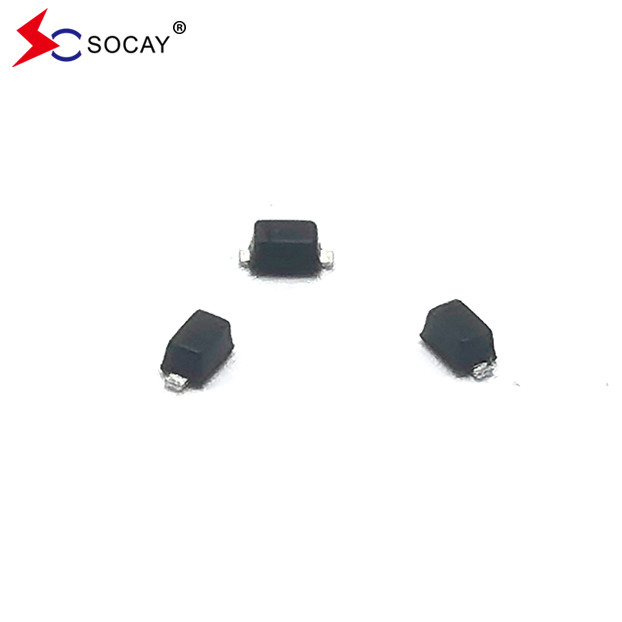

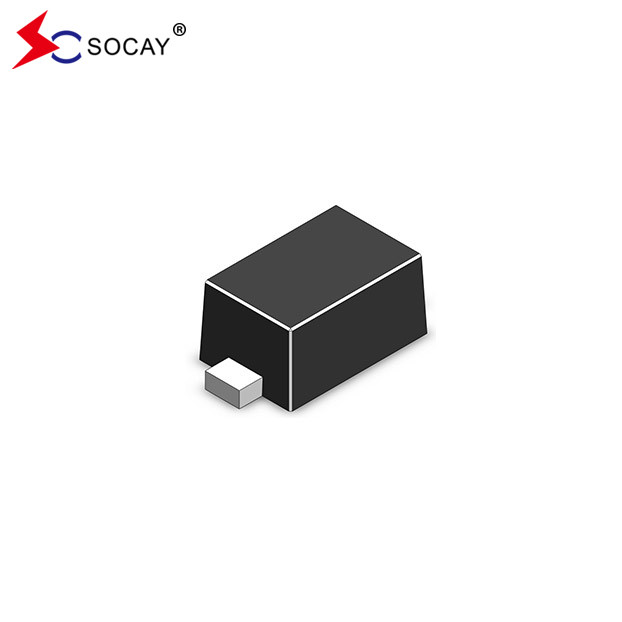

SOD-523 bề mặt gắn Zener Diode BZX584C27V
Hồng1. BZX584C27V Zener BreakdownĐặc điểm
Hình 2. BZX584C27V Đặc điểm phân hủy Zener
Hồng3. BZX584C27V Điện áp phía trước điển hình
Hồng4. BZX584C27V Hiệu ứng của điện áp Zener trên trở kháng Zener
Hồng5. BZX584C27V Capacity điển hình
Hồng6. BZX584C27V Điện rò rỉ điển hình
Hồng7. BZX584C27V đường cong giảm công suất
SOD-523 Bề mặt gắn Zener Diode BZX584C27V Khung và kích thước:
SOD-523 gói Zener Diode BZX584C27V Thông tin đặt hàng:
| Số bộ phận của Zener Diode | Bao gồm các thành phần | Zener Diode Shipping |
| BZX584C2V4~BZX584C75V | SOD-523 | Tape & Reel 8000 PCS / 7 ′′ Reel |
