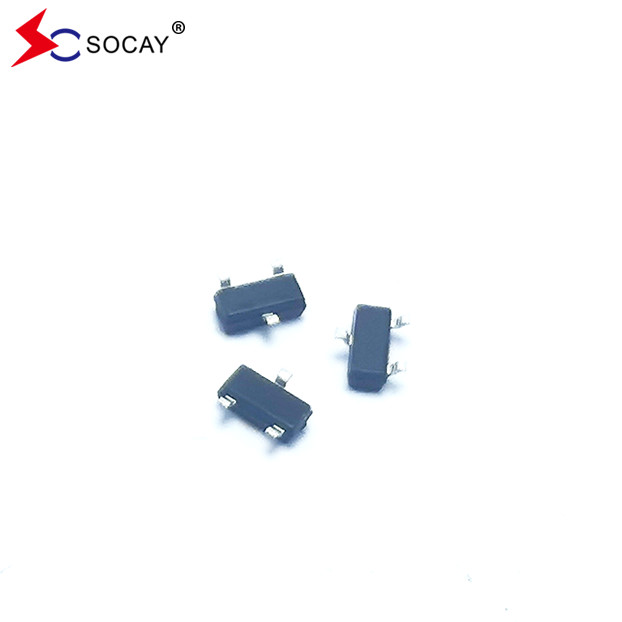

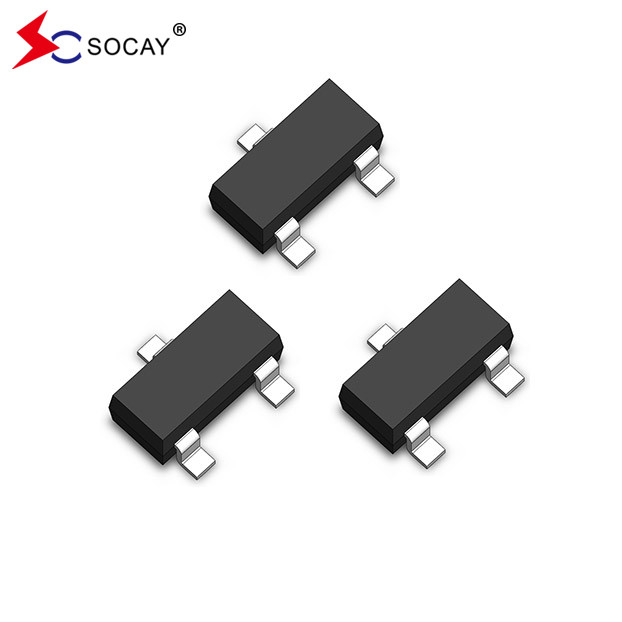

27V Chất lượng đáng tin cậy Zener Diode BZX84C27 Cấu hình điện tử Dịch vụ BOM
Zener Diode DATASHEET:BZX84C2V4~BZX84C75 ((SOT-23)_v2112.1.pdf
Chất lượng đáng tin cậyTính năng của Zener Diode:
Phù hợp với RoHS / EMC xanh
Zener DiodeBZX84C27Tối đa tuyệt đối.
| BZX84C27 Parameter | Biểu tượng | Giá trị | Đơn vị |
| Điện áp phía trước tối đa (Lưu ý 2) @ IF=10mA | VF | 0.9 | V |
| BZX84C27 Phân tán năng lượng (Lưu ý 1) | P(AV) | 300 | mW |
| BZX84C27 Nhiệt độ hoạt động và lưu trữ | TJ,TSTG | -55 đến +150 | °C |
| BZX84C27 Điện cao nhất | IFSM | 2.0 | A |
| BZX84C27 Khối nối kháng nhiệt với môi trường xung quanh | RJ | 357 | °C/W |
Lưu ý1: Có hiệu lực miễn là các đầu cuối thiết bị được giữ ở nhiệt độ môi trường. | |||
Zener DiodeBZX84C27Tính năng điện:
| Số bộ phận của Zener Diode | Phạm vi điện áp Zener Diode Zener (Ghi chú 2) | Zener Diode Max. Zener Impedance (Ghi chú 3) | Tối đa. | ||||||
| VZ @ IZT | ZZT @ IZT | ZZK @ IZK | IR @ VR | ||||||
| Tên. (V) | Min. ((V) | Tối đa. | (Ω) | (mA) | (Ω) | (mA) | (μA) | (V) | |
| BZX84C2V4 | 2.4 | 2.2 | 2.6 | 100 | 5 | 600 | 1 | 50 | 1 |
| BZX84C2V7 | 2.7 | 2.5 | 2.9 | 100 | 5 | 600 | 1 | 20 | 1 |
| BZX84C3V0 | 3.0 | 2.8 | 3.2 | 95 | 5 | 600 | 1 | 10 | 1 |
| BZX84C3V3 | 3.3 | 3.1 | 3.5 | 95 | 5 | 600 | 1 | 5 | 1 |
| BZX84C3V6 | 3.6 | 3.4 | 3.8 | 90 | 5 | 600 | 1 | 5 | 1 |
| BZX84C3V9 | 3.9 | 3.7 | 4.1 | 90 | 5 | 600 | 1 | 3 | 1 |
| BZX84C4V3 | 4.3 | 4.0 | 4.6 | 90 | 5 | 600 | 1 | 3 | 1 |
| BZX84C4V7 | 4.7 | 4.4 | 5.0 | 80 | 5 | 500 | 1 | 3 | 2 |
| BZX84C5V1 | 5.1 | 4.8 | 5.4 | 60 | 5 | 480 | 1 | 2 | 2 |
| BZX84C5V6 | 5.6 | 5.2 | 6.0 | 40 | 5 | 400 | 1 | 1 | 2 |
| BZX84C6V2 | 6.2 | 5.8 | 6.6 | 10 | 5 | 150 | 1 | 3 | 4 |
| BZX84C6V8 | 6.8 | 6.4 | 7.2 | 15 | 5 | 80 | 1 | 2 | 4 |
| BZX84C7V5 | 7.5 | 7.0 | 7.9 | 15 | 5 | 80 | 1 | 1 | 5 |
| BZX84C8V2 | 8.2 | 7.7 | 8.7 | 15 | 5 | 80 | 1 | 0.7 | 5 |
| BZX84C9V1 | 9.1 | 8.5 | 9.6 | 15 | 5 | 100 | 1 | 0.5 | 6 |
| BZX84C10 | 10 | 9.4 | 10.6 | 20 | 5 | 150 | 1 | 0.2 | 7 |
| BZX84C11 | 11 | 10.4 | 11.6 | 20 | 5 | 150 | 1 | 0.1 | 8 |
| BZX84C12 | 12 | 11.4 | 12.7 | 25 | 5 | 150 | 1 | 0.1 | 8 |
| BZX84C13 | 13 | 12.4 | 14.1 | 30 | 5 | 170 | 1 | 0.1 | 8 |
| BZX84C15 | 15 | 13.8 | 15.6 | 30 | 5 | 200 | 1 | 0.1 | 10.5 |
| BZX84C16 | 16 | 15.3 | 17.1 | 40 | 5 | 200 | 1 | 0.1 | 11.2 |
| BZX84C18 | 18 | 16.8 | 19.1 | 45 | 5 | 225 | 1 | 0.1 | 12.6 |
| BZX84C20 | 20 | 18.8 | 21.2 | 55 | 5 | 225 | 1 | 0.1 | 14.0 |
| Số phần | Phạm vi điện áp Zener Diode Zener (Ghi chú 2) | Zener Diode Max. Zener Impedance (Ghi chú 3) | Zener Diode tối đa. | ||||||
| VZ @ IZT | ZZT @ IZT | ZZK @ IZK | IR @ VR | ||||||
| Tên. (V) | Min. ((V) | Tối đa. | (Ω) | (mA) | (Ω) | (mA) | (μA) | (V) | |
| BZX84C22 | 22 | 20.8 | 23.3 | 55 | 5 | 250 | 1 | 0.1 | 15.4 |
| BZX84C24 | 24 | 22.8 | 25.6 | 70 | 5 | 250 | 1 | 0.1 | 16.8 |
| BZX84C27 | 27 | 25.1 | 28.9 | 80 | 2 | 300 | 0.5 | 0.1 | 18.9 |
| BZX84C30 | 30 | 28.0 | 32.0 | 80 | 2 | 300 | 0.5 | 0.1 | 21.0 |
| BZX84C33 | 33 | 31.0 | 35.0 | 80 | 2 | 325 | 0.5 | 0.1 | 23.1 |
| BZX84C36 | 36 | 34.0 | 38.0 | 90 | 2 | 350 | 0.5 | 0.1 | 25.2 |
| BZX84C39 | 39 | 37.0 | 41.0 | 130 | 2 | 350 | 0.5 | 0.1 | 27.3 |
| BZX84C43 | 43 | 40.0 | 46.0 | 100 | 2 | 700 | 1 | 0.1 | 32.0 |
| BZX84C47 | 47 | 44.0 | 50.0 | 170 | 2 | 375 | 1 | 0.05 | 32.9 |
| BZX84C51 | 51 | 48.0 | 54.0 | 180 | 2 | 400 | 1 | 0.05 | 35.7 |
| BZX84C62 | 62 | 58.0 | 66.0 | 215 | 2 | 450 | 0.5 | 0.05 | 43.4 |
| BZX84C68 | 68 | 64.0 | 72.0 | 240 | 2 | 1600 | 0.25 | 0.05 | 47.6 |
| BZX84C75 | 75 | 70.0 | 79.0 | 255 | 2 | 1700 | 0.25 | 0.05 | 52.5 |
Lưu ý 2: Được thử nghiệm bằng xung, thời gian = 5 ms, chiều rộng xung = 300μs. | |||||||||
SOT-23 SMD Zener Diode BZX84C27Biểu đồ mạch:
SOT-23 Diode Zener mặt đấtBZX84C27Các đường cong:
Hồng1. Đặc điểm của Zener (VZTối đa 10V)
Hồng2. Đặc điểm của Zener (11Vđến43V)
Hồng3. Zener Diode Các hệ số nhiệt độ
Hồng4. Dòng chảy rò rỉ điển hình của Zener Diode
SOT-23 Zener DiodeBZX84C27Phụ lục gói:
SOT-23 gói Zener Diode BZX84C27Số lượng:
| Số bộ phận của Zener Diode | Bao gồm các thành phần | Số lượng Zener Diode |
| BZX84C2V4~BZX84C75 | SOT-23 | Tape & Reel 3000 PCS / 7 ′′ Reel |
