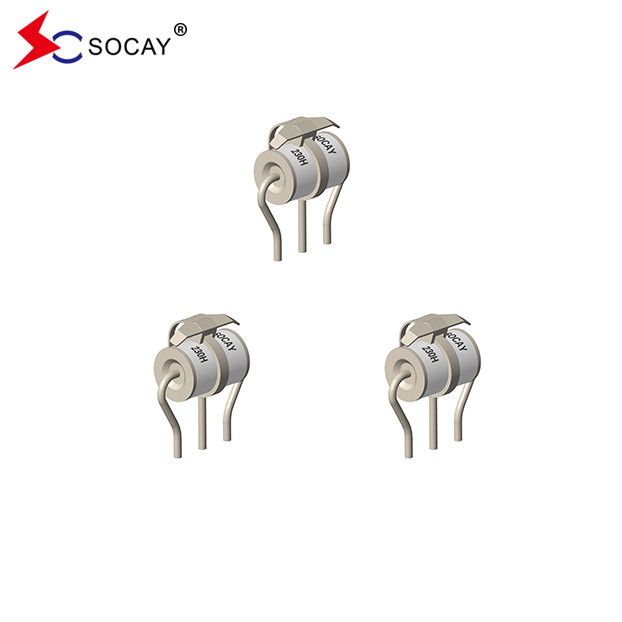

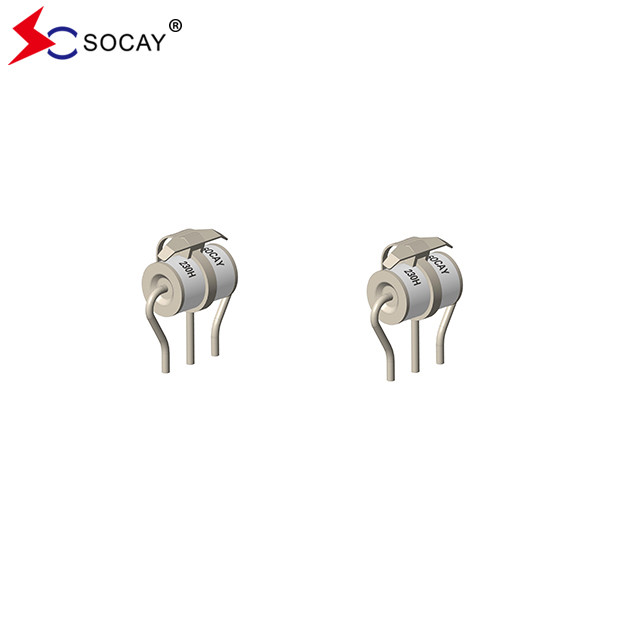

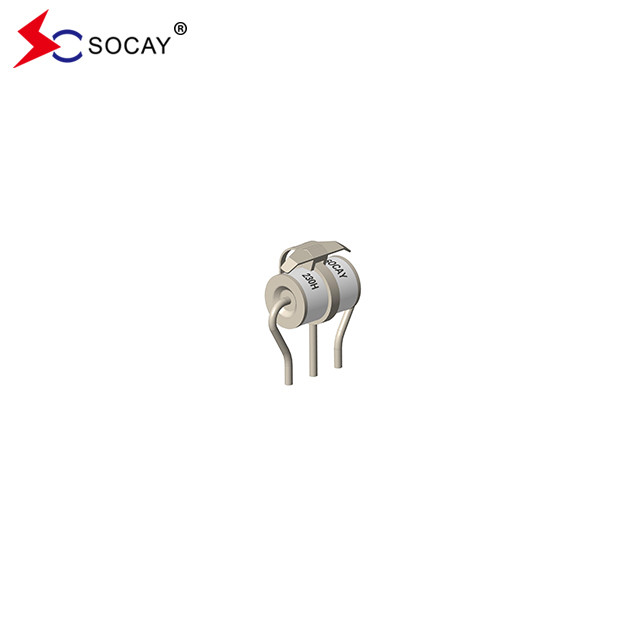

Máy ngăn sóng khí 600V SC3E8-600HMF, Thiết bị dẫn đầu quang với thất bại bán hàng
DATASHEET:SC3E8_v2308.1.pdf
| Số phần | Đánh dấu | DC Spark-over Voltage | Tối đa Động lực điện áp bùng nổ | Kháng cách nhiệt tối thiểu | Capacity tối đa | Điện áp cung | Tuổi thọ | ||||
|
Đặt tên Dòng điện xả xung |
Dòng điện xả xung tối đa | Đặt tênADòng điện xả tiếp | Động lực cuộc sống | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs 4) ± 5 lần |
@8/20μs4) 1 lần |
@50Hz4) 1Thư ký 10thời gian |
@10/1000μs 4) 300 lần |
|||
|
SC3E8-75HM SC3E8-75HMF SC3E8-75HP SC3E8-75H |
SOCAY 75H |
75V±20% | < 500V | < 600V | 1 GΩ (ở 50V) | < 1,5pF | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-90HM SC3E8-90HMF SC3E8-90HP SC3E8-90H |
SOCAY 90H |
90V±20% | < 500V | < 600V | 1 GΩ (ở 50V) | < 1,5pF | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-150HM SC3E8-150HMF SC3E8-150HP SC3E8-150H |
SOCAY 150H |
150V±20% | < 500V | < 600V | 1 GΩ (ở 50V) | < 1,5pF | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-230HM SC3E8-230HMF SC3E8-230HP SC3E8-230H |
SOCAY 230H |
230V±20% | < 600V | < 700V | 1 GΩ (ở 100V) | < 1,5pF | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-250HM SC3E8-250HMF SC3E8-250HP SC3E8-250H |
SOCAY 250H |
250V±20% | < 600V | < 700V | 1 GΩ (ở 100V) | < 1,5pF | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-300HM SC3E8-300HMF SC3E8-300HP SC3E8-300H |
SOCAY 300H |
300V±20% | < 800V | < 900V | 1 GΩ (ở 100V) | < 1,5pF | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-350HM SC3E8-350HMF SC3E8-350HP SC3E8-350H |
SOCAY 350H |
350V±20% | < 800V | < 900V | 1 GΩ (ở 100V) | < 1,5pF | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-420HM SC3E8-420HMF SC3E8-420HP SC3E8-420H |
SOCAY 420H |
420V±20% | < 900V | < 1000V | 1 GΩ (ở 100V) | < 1,5pF | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-470HM SC3E8-470HMF SC3E8-470HP SC3E8-470H |
SOCAY 470H |
470V±20% | < 900V | < 1000V | 1 GΩ (ở 100V) | < 1,5pF | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-600HM SC3E8-600HMF SC3E8-600HP SC3E8-600H |
SOCAY 600H |
600V±20% | < 1100V | < 1200V | 1 GΩ (ở 100V) | < 1,5pF | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-800HM SC3E8-800HMF SC3E8-800HP SC3E8-800H |
SOCAY 800H |
800V±20% | < 1200V | < 1400V | 1 GΩ (ở 100V) | < 1,5pF | ~25V | 20KA | 25KA | 20A | 200A |
|
Ghi chú: 1) Thuật ngữ theo ITU-T K.12 và GB/T 9043-2008 2) Khi giao hàng AQL 0,65 cấp II, DIN ISO 2859 3) Điện cực hoặc vòng tròn đến điện cực trung tâm 4) Tổng dòng điện thông qua điện cực trung tâm, một nửa giá trị thông qua đầu tương ứng điện cực vòng |
|||||||||||
Phương pháp lựa chọn:
1Để biết sản phẩm của khách hàng, điện áp hoạt động, cổng ứng dụng, mức độ bảo vệ.
2"Đoạn điện áp chia cắt DC tối thiểu > 1,2 lần điện áp hoạt động DC thông thường.
3Chọn gói, kích thước và dòng chảy của thiết bị theo cổng ứng dụng và mức độ bảo vệ.
Ứng dụng:
Nguồn cung cấp điện công nghiệp, nguồn cung cấp điện truyền thông,
nguồn điện biến tần, nguồn điện UPS không bị gián đoạn,
nguồn cung cấp điện điều chỉnh, nguồn cung cấp năng lượng lái xe,
nguồn điện chuyển mạch, mô-đun điện, máy cô lập, biến tần, thiết bị y tế,
485 chuyển đổi, sản phẩm truyền thông (máy kết thúc quang học,
MODEL, trạm cơ sở liên lạc), ổn định, s
Các sản phẩm an ninh, thiết bị ngăn sét.
Đặc điểm:
Không phóng xạ.
Phù hợp với RoHS.
Mức mất tích thấp.
Phản ứng tuyệt vời đối với những người chuyển tiếp tăng nhanh.
Capacitance cực thấp.
Khả năng tăng áp 20KA được thử nghiệm với xung 8/20μs như được xác định bởi IEC 61000-4-5.
