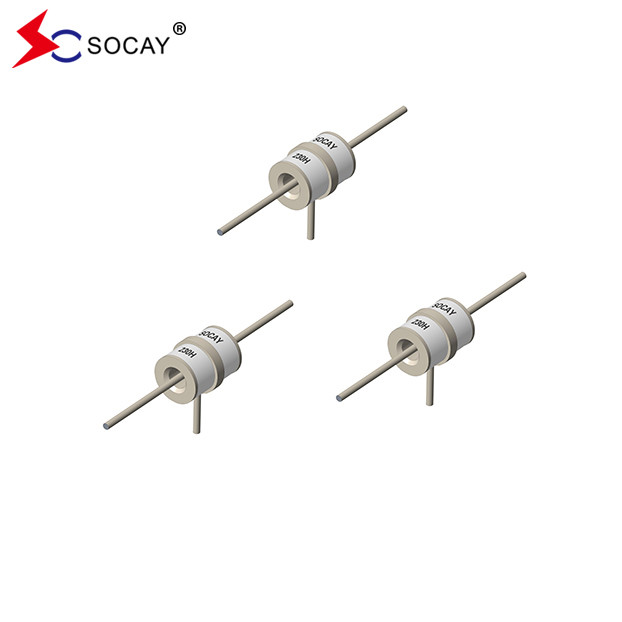

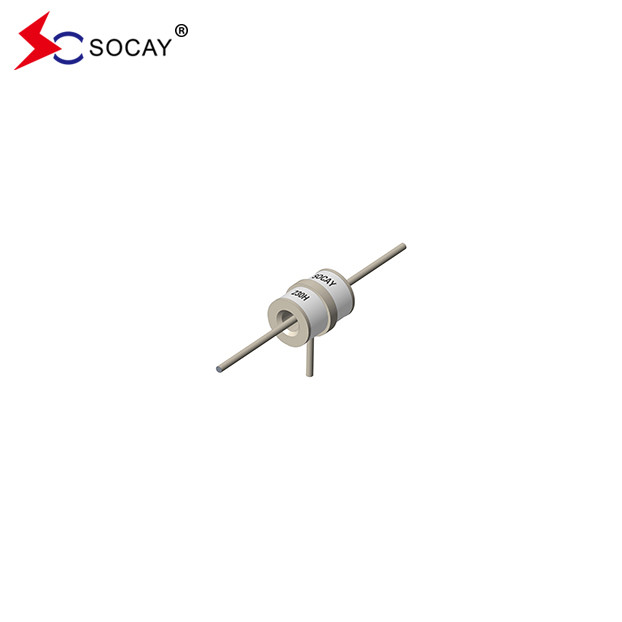

Khí tăng áp ngăn chặn SC3E8-600HP, 3 cực "T" thiết bị chì ống xả khí
DATASHEET:SC3E8_v2308.1.pdf
| Số phần | Đánh dấu | DC Spark-over Voltage | Tối đa Động lực điện áp bùng nổ | Kháng cách nhiệt tối thiểu | Capacity tối đa | Điện áp cung | Tuổi thọ | ||||
|
Đặt tên Dòng điện xả xung |
Dòng điện xả xung tối đa | Đặt tênADòng điện xả tiếp | Động lực cuộc sống | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs 4) ± 5 lần |
@8/20μs4) 1 lần |
@50Hz4) 1Thư ký 10thời gian |
@10/1000μs 4) 300 lần |
|||
|
SC3E8-75HM SC3E8-75HMF SC3E8-75HP SC3E8-75H |
SOCAY 75H |
75V±20% | < 500V | < 600V | 1 GΩ (ở 50V) | < 1,5pF | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-90HM SC3E8-90HMF SC3E8-90HP SC3E8-90H |
SOCAY 90H |
90V±20% | < 500V | < 600V | 1 GΩ (ở 50V) | < 1,5pF | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-150HM SC3E8-150HMF SC3E8-150HP SC3E8-150H |
SOCAY 150H |
150V±20% | < 500V | < 600V | 1 GΩ (ở 50V) | < 1,5pF | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-230HM SC3E8-230HMF SC3E8-230HP SC3E8-230H |
SOCAY 230H |
230V±20% | < 600V | < 700V | 1 GΩ (ở 100V) | < 1,5pF | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-250HM SC3E8-250HMF SC3E8-250HP SC3E8-250H |
SOCAY 250H |
250V±20% | < 600V | < 700V | 1 GΩ (ở 100V) | < 1,5pF | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-300HM SC3E8-300HMF SC3E8-300HP SC3E8-300H |
SOCAY 300H |
300V±20% | < 800V | < 900V | 1 GΩ (ở 100V) | < 1,5pF | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-350HM SC3E8-350HMF SC3E8-350HP SC3E8-350H |
SOCAY 350H |
350V±20% | < 800V | < 900V | 1 GΩ (ở 100V) | < 1,5pF | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-420HM SC3E8-420HMF SC3E8-420HP SC3E8-420H |
SOCAY 420H |
420V±20% | < 900V | < 1000V | 1 GΩ (ở 100V) | < 1,5pF | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-470HM SC3E8-470HMF SC3E8-470HP SC3E8-470H |
SOCAY 470H |
470V±20% | < 900V | < 1000V | 1 GΩ (ở 100V) | < 1,5pF | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-600HM SC3E8-600HMF SC3E8-600HP SC3E8-600H |
SOCAY 600H |
600V±20% | < 1100V | < 1200V | 1 GΩ (ở 100V) | < 1,5pF | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-800HM SC3E8-800HMF SC3E8-800HP SC3E8-800H |
SOCAY 800H |
800V±20% | < 1200V | < 1400V | 1 GΩ (ở 100V) | < 1,5pF | ~25V | 20KA | 25KA | 20A | 200A |
|
Ghi chú: 1) Thuật ngữ theo ITU-T K.12 và GB/T 9043-2008 2) Khi giao hàng AQL 0,65 cấp II, DIN ISO 2859 3) Điện cực hoặc vòng tròn đến điện cực trung tâm 4) Tổng dòng điện thông qua điện cực trung tâm, một nửa giá trị thông qua đầu tương ứng điện cực vòng |
|||||||||||
Mô tả:
Các ống xả khí (GDT) là các thành phần cổ điển để bảo vệ các thiết bị viễn thông.Điều quan trọng là các hệ thống thông tin và viễn thông - với các mạch điện tử cao cấp nhưng nhạy cảm - được bảo vệ bằng các thiết bị ngăn chặn.Do đó, chúng được lắp đặt tại đầu vào của hệ thống cung cấp điện cùng với các varistor và tại các điểm kết nối với đường dây viễn thông.Chúng đã trở nên không thể thiếu để bảo vệ các trạm cơ sở trong hệ thống điện thoại di động cũng như các mạng truyền hình cáp rộng (CATV) với các bộ lặp và hệ thống phân phối của chúng.
Đặc điểm:
Không phóng xạ.
Phù hợp với RoHS.
Mức mất tích thấp.
Phản ứng tuyệt vời đối với những người chuyển tiếp tăng nhanh.
Capacitance cực thấp.
Khả năng tăng áp 20KA được thử nghiệm với xung 8/20μs như được định nghĩa bởi IEC 61000-4-5.
Ứng dụng:
Thiết bị liên lạc.
Thiết bị CATV.
Thiết bị thử nghiệm.
Dòng dữ liệu.
Nguồn cung cấp điện.
Bảo vệ SLIC.
Thiết bị băng thông rộng.
Thiết bị ADSL, bao gồm cả ADSL2+.
Thiết bị XDSL.
Thiết bị vệ tinh và CATV.
Điện tử tiêu dùng.
