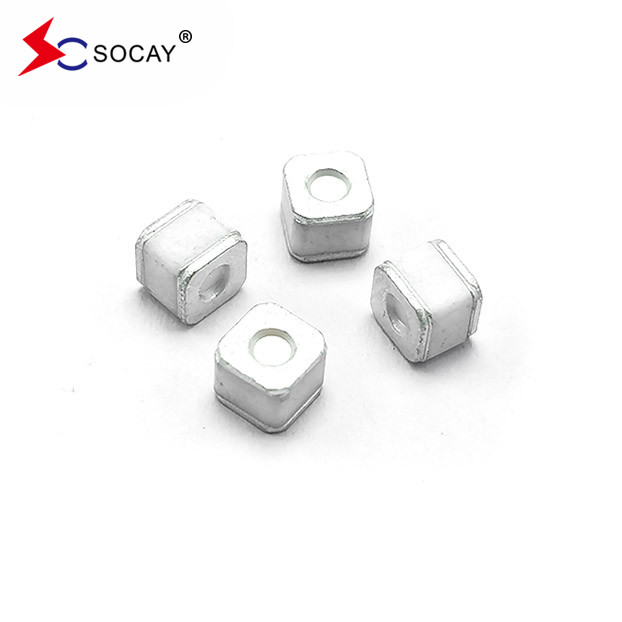

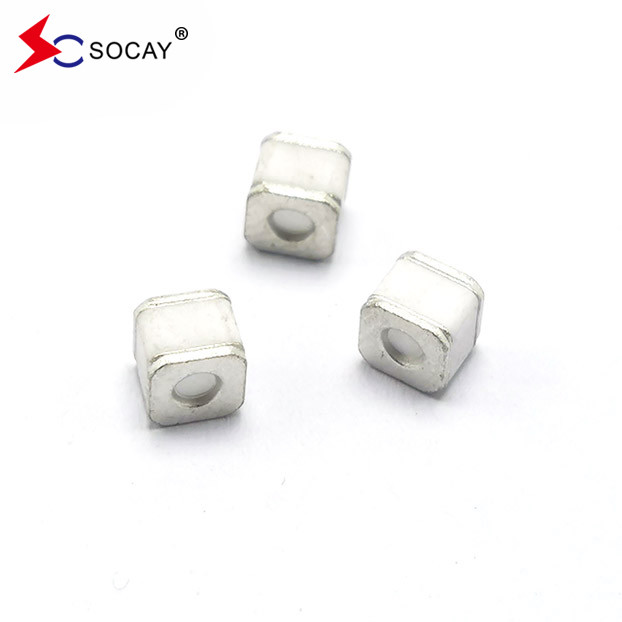

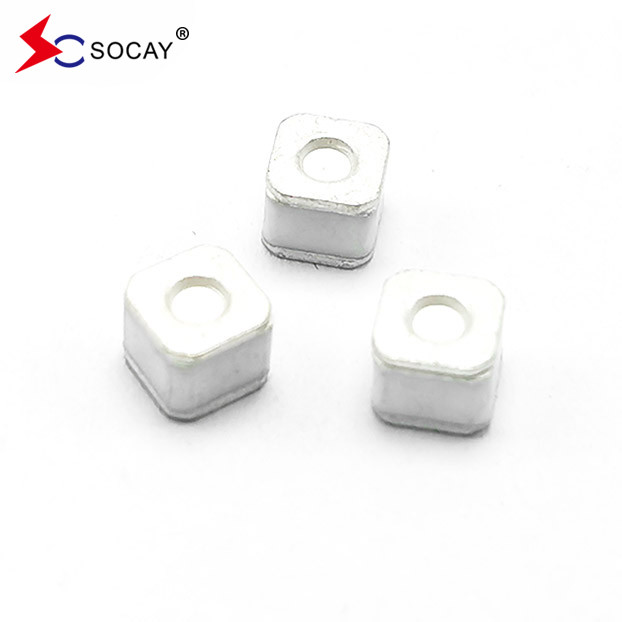

SOCAY Gas Discharge Tube Surge Protector SC2E5-90LSMD, mặt đất gắn GDT
DATASHEET:SC2E5-SMD_v2110.1.pdf
| Số phần |
DC Điện áp bắt đầu |
Tối đa Động lực Bắt lửa Điện áp |
Kháng cách nhiệt tối thiểu | Capacity tối đa | Điện áp cung | Tuổi thọ | ||||
|
Đặt tên Dòng điện xả xung |
Dòng điện xả xung tối đa | Đặt tênADòng điện xả tiếp |
Động lực Cuộc sống |
|||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 lần |
@8/20μs 1 lần |
@50Hz 1Thư ký 10thời gian |
@10/1000μs 300 lần |
||
| SC2E5-75LSMD | 75V±20% | < 500V | < 650V | 1 GΩ (ở 50V DC) | < 1,0pF | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-90LSMD | 90V±20% | < 500V | < 650V | 1 GΩ (ở 50V DC) | < 1,0pF | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-150LSMD | 150V±20% | < 500V | < 650V | 1 GΩ (ở 50V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-200LSMD | 200V±20% | < 500V | < 650V | 1 GΩ (ở 100V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-230LSMD | 230V±20% | < 600V | < 700V | 1 GΩ (ở 100V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-300LSMD | 300V±20% | < 700V | < 800V | 1 GΩ (ở 100V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-350LSMD | 350V±20% | < 700V | < 800V | 1 GΩ (ở 100V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-420LSMD | 420V±20% | < 800V | < 950V | 1 GΩ (ở 100V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-470LSMD | 470V±20% | < 900V | < 1000V | 1 GΩ (ở 100V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-600LSMD | 600V±20% | < 1100V | < 1200V | 1 GΩ (ở 100V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-800LSMD | 800V±20% | < 1200V | < 1400V | 1 GΩ (ở 100V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
Ghi chú:
|
||||||||||
I:Về ống xả khí
ống xả khí, tên đầy đủ của ống xả khí gốm, ống xả khí tiếng Anh, thường được thay thế bằng viết tắt GDT, là một thiết bị bảo vệ giật kiểu khe,được sử dụng rộng rãi trong bảo vệ sét của hệ thống truyền thông. ống xả thường được sử dụng trong giai đoạn đầu tiên hoặc hai giai đoạn đầu tiên của mạch bảo vệ nhiều cấp độ để xả tia chớp tức thời và giới hạn điện áp quá cao.Vì điện cực chống cách nhiệt của ống xả là rất lớn và dung lượng ký sinh trùng là rất nhỏ, nó không phù hợp với tần số cao. bảo vệ sét của đường tín hiệu có những lợi thế rõ ràng.Những thiếu sót chính của các đặc điểm bảo vệ ống xả là thời gian trễ xả của nó là lớn, độ nhạy hành động không phải là lý tưởng, và rất khó để ức chế hiệu quả sóng sét với độ dốc tăng lớn.Có một vấn đề dòng chảy liên tục trong bảo vệ sét của hệ thống cung cấp điện.
II:Các thành phần chính
Bột ống sứ, điện cực, khí điện tử trơ, vv
Đặc điểm:
Khả năng tăng áp 5KA được thử nghiệm với xung 8/20μs như được xác định bởi IEC 61000-4-5
Phân loại các ống xả khí gốm
1Theo số điện cực, ống xả khí thường được sử dụng được chia thành ống xả diode và ống xả triode.vì vậy chúng được gọi là ống xả gốm.
2Theo kích thước ngoại hình, ống xả khí thường được sử dụng được chia thành ống xả chip và ống xả cắm.
3Theo điện áp xung sản phẩm, ống xả khí thường được sử dụng được chia thành ống xả xung thông thường và ống xả xung thấp.
Nguyên tắc hoạt động của ống xả khí gốm
Các ống xả khí gốm được niêm phong bằng gốm và bao gồm hai hoặc nhiều điện cực kim loại với khoảng trống bên trong, chứa khí trơ argon và neon.chúng được kết nối song song trên mạchKhi thiết bị không hoạt động, điện trở rất cao và công suất tương đương thấp. Nó có thể được coi là một mạch mở và hầu như không có tác động đến mạch.Khi có nhịp tim bất thường, kháng cự bên trong giảm ngay lập tức sau khi đạt được giá trị điện áp hoạt động, và dòng chảy được giải phóng.nó sẽ tự động trở lại trạng thái kháng cự cao và mạch sẽ hoạt động bình thường.
Ưu điểm của ống xả khí gốm
1Trước khi bị hỏng (chuyển dẫn), nó tương đương với một mạch mở, với một kháng cự lớn và không có hoặc rất nhỏ dòng rò rỉ;
2Sau khi bị hỏng (hướng dẫn), nó tương đương với một mạch ngắn, có thể vượt qua một dòng điện lớn với một sự sụt giảm điện áp rất nhỏ;
3Khả năng dòng xung (điện đỉnh) rất lớn; 2,5kA ~ 100kA;
4Nó có các đặc điểm đối xứng hai chiều.
5Giá trị điện dung rất nhỏ, dưới 3pF.
