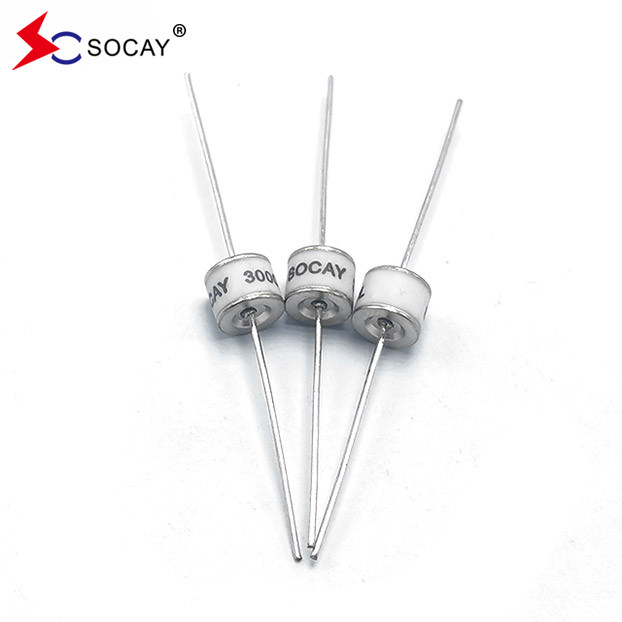

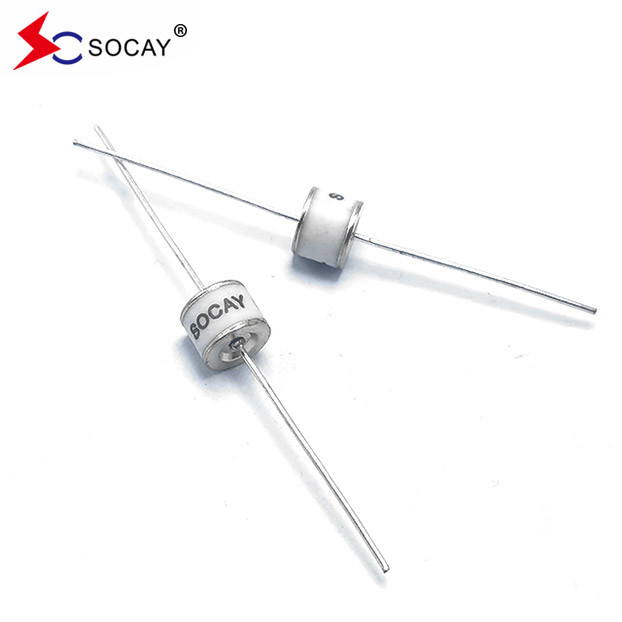

20KA Capacity Surge Ceramic Gas Discharge Tube SC2E8-350HL, SOCAY 2-Electrode GDT
DATASHEET:SC2E8_v91.1.pdf
Các thành phần bảo vệ này cũng rất cần thiết trong các lĩnh vực khác. Trong hệ thống truyền tải điện AC, chúng thường được sử dụng với các varistor giới hạn dòng chảy,Trong cơ sở khách hàng thiết bị như modem DSL, Đường dẫn WLAN, TV và modem cáp Trong thiết bị điều hòa không khí, khái niệm hộp đen tích hợp cung cấp bảo vệ theo cấp bằng cách kết hợp các arrester với varistors, PTC, diode và inductor.
| Số phần | Đánh dấu |
DC Spark... trên điện áp |
Tăng áp kích động tối đa | Kháng cách nhiệt tối thiểu | Capacity tối đa | Điện áp cung | Tuổi thọ | ||||
|
Đặt tên Dòng điện xả xung |
Dòng điện xả xung tối đa |
Đặt tên Dòng điện xả xung |
Động lực cuộc sống | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 lần |
@8/20μs 1 lần |
@50Hz 1 giây 10 lần |
@10/1000μs 300 lần |
|||
|
SC2E8-75H SC2E8-75HL SC2E8-75HSMD |
SOCAY 75H |
75V±20% | < 500V | < 600V | 1 GΩ (ở 25V) | < 1,5pF | ~15V | 20KA | 25KA | 20A | 200A |
|
SC2E8-90H SC2E8-90HL SC2E8-90HSMD |
SOCAY 90H |
90V±20% | < 500V | < 600V | 1 GΩ (ở 50V) | < 1,5pF | ~15V | 20KA | 25KA | 20A | 200A |
|
SC2E8-150H SC2E8-150HL SC2E8-150HSMD |
SOCAY 150H |
150V±20% | < 500V | < 600V | 1 GΩ (ở 50V) | < 1,5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-230H SC2E8-230HL SC2E8-230HSMD |
SOCAY 230H |
230V±20% | < 600V | < 700V | 1 GΩ (ở 100V) | < 1,5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-250H SC2E8-250HL SC2E8-250HSMD |
SOCAY 250H |
250V±20% | < 700V | < 800V | 1 GΩ (ở 100V) | < 1,5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-300H SC2E8-300HL SC2E8-300HSMD |
SOCAY 300H |
300V±20% | < 800V | < 900V | 1 GΩ (ở 100V) | < 1,5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-350H SC2E8-350HL SC2E8-350HSMD |
SOCAY 350H |
350V±20% | < 800V | < 900V | 1 GΩ (ở 100V) | < 1,5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-420H SC2E8-420HL SC2E8-420HSMD |
SOCAY 420H |
420V±20% | < 900V | < 1000V | 1 GΩ (ở 100V) | < 1,5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-470H SC2E8-470HL SC2E8-470HSMD |
SOCAY 470H |
470V±20% | < 900V | < 1000V | 1 GΩ (ở 100V) | < 1,5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-600H SC2E8-600HL SC2E8-600HSMD |
SOCAY 600H |
600V±20% | < 1100V | < 1200V | 1 GΩ (ở 100V) | < 1,5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-800H SC2E8-800HL SC2E8-800HSMD |
SOCAY 800H |
800V±20% | < 1200V | < 1400V | 1 GΩ (ở 100V) | < 1,5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
Ghi chú: 1) Thuật ngữ theo ITU-T K.12 và GB/T 9043-2008 2) Khi giao hàng AQL 0,65 cấp II, DIN ISO 2859 |
|||||||||||
