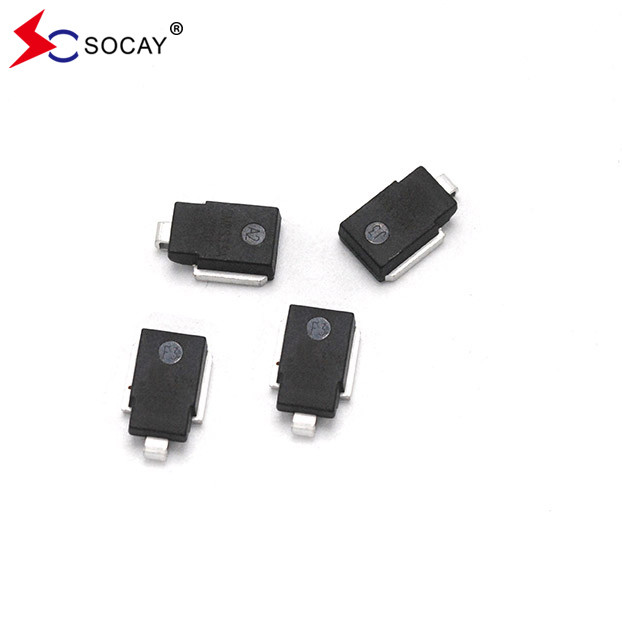

6600W TVS Bi-Directional TVS SM8S30CAG Máy ức chế điện áp thoáng qua
DATASHEET:SM8SXXG Series_v2309.1.pdf
Mô tả:
Dòng SM8S được thiết kế đặc biệt để bảo vệ thiết bị điện tử nhạy cảm khỏi biến động điện áp do sét và các sự kiện điện áp tạm thời khác gây ra
Tiêu chuẩn làm việc
Kết nối song song với mạch, khi thiết bị không hoạt động, giá trị kháng cự cao và có thể được coi là một mạch mở với ít hoặc không có ảnh hưởng đến mạch.Khi có nhịp tim bất thường, giá trị kháng cự giảm ngay lập tức và dòng điện được giải phóng một thời gian. Khi điện áp cao bất thường biến mất, nó trở lại trạng thái kháng cự cao và mạch hoạt động bình thường.
| Số phần | Đỉnh hoạt động Quay lại Điện áp VRWM (V) | Phân loại Điện áp VBR (V) | Điện thử Tôi...T (mA) | Độ rò rỉ ngược tối đa Tôi...R @VRWM (μA) | Tối đa Tôi...R@VRWMTJ=175°C (μA) | Tái ngược tối đaTăngHiện tại Tôi...PP(A)① | Điện áp khóa tối đa VC @Tôi...PP (V) | ||
| Đơn vị | Bi | Mtrong. | Mtrục. | ||||||
| SM8S30AG | SM8S30CAG | 30.0 | 33.3 | 36.8 | 5.0 | 10 | 150 | 136 | 48.4 |
| SM8S33AG | SM8S33CAG | 33.0 | 36.7 | 40.6 | 5.0 | 10 | 150 | 124 | 53.3 |
| SM8S36AG | SM8S36CAG | 36.0 | 40.0 | 44.2 | 5.0 | 10 | 150 | 114 | 58.1 |
| SM8S40AG | SM8S40CAG | 40.0 | 44.4 | 49.1 | 5.0 | 10 | 150 | 102 | 64.5 |
| SM8S43AG | SM8S43CAG | 43.0 | 47.8 | 52.8 | 5.0 | 10 | 150 | 95.1 | 69.4 |
| SM8S45AG | SM8S45CAG | 45.0 | 50.0 | 55.3 | 5.0 | 10 | 150 | 90.8 | 72.7 |
| SM8S48AG | SM8S48CAG | 48.0 | 53.3 | 58.9 | 5.0 | 10 | 150 | 85.3 | 77.4 |
| SM8S51AG | SM8S51CAG | 51.0 | 56.7 | 62.7 | 5.0 | 10 | 150 | 80.1 | 82.4 |
| SM8S54AG | SM8S54CAG | 54.0 | 60.0 | 66.3 | 5.0 | 10 | 150 | 75.8 | 87.1 |
| SM8S58AG | SM8S58CAG | 58.0 | 64.4 | 71.2 | 5.0 | 10 | 150 | 70.5 | 93.6 |
| SM8S60AG | SM8S60CAG | 60.0 | 66.7 | 73.7 | 5.0 | 10 | 150 | 68.2 | 96.8 |
| SM8S64AG | SM8S64CAG | 64.0 | 71.1 | 78.6 | 5.0 | 10 | 150 | 64.1 | 103.0 |
| SM8S70AG | SM8S70CAG | 70.0 | 77.8 | 86.0 | 5.0 | 10 | 150 | 58.4 | 113.0 |
| SM8S75AG | SM8S75CAG | 75.0 | 83.3 | 92.1 | 5.0 | 10 | 150 | 54.5 | 121.0 |
| SM8S78AG | SM8S78CAG | 78.0 | 86.7 | 95.8 | 5.0 | 10 | 150 | 52.4 | 126.0 |
| SM8S85AG | SM8S85CAG | 85.0 | 94.4 | 104.0 | 5.0 | 10 | 150 | 48.2 | 137.0 |
Ghi chú: | |||||||||
SOCAY SM8S Ứng dụng đèn diode tạm thời:
Máy ghi lại giao thông
Hệ thống hỗ trợ lái xe nâng cao ADAS
Hệ thống chẩn đoán OBD xe
DMS Phòng giám sát tình trạng lái xe
Đèn LED xe hơi
Máy bật thuốc lá
Âm thanh xe
