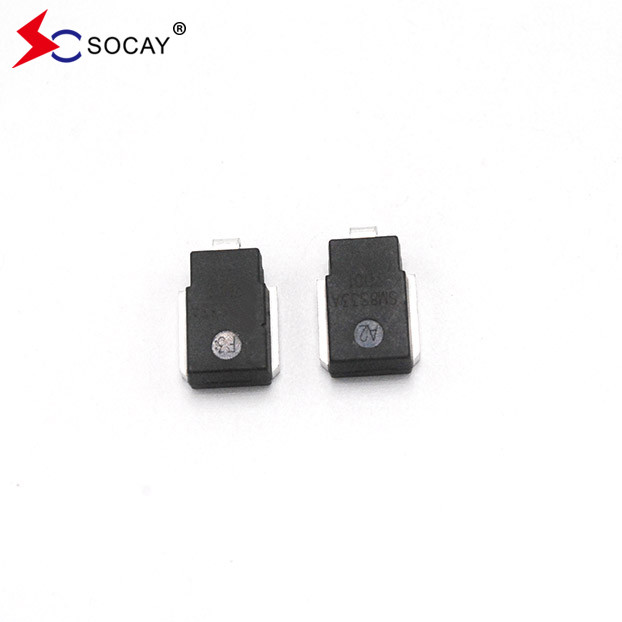

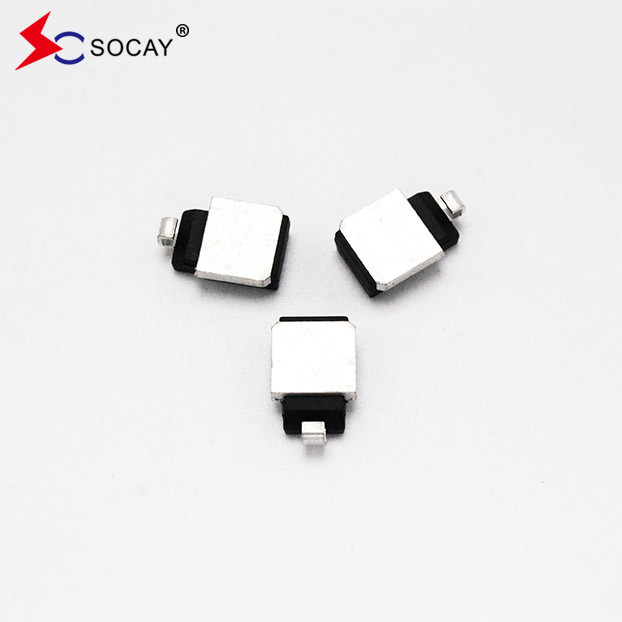

24V SM8S24CAG Các thành phần bảo vệ mạch DO-218AB Package Diode TVS ô tô
DATASHEET:SM8SXXG Series_v2309.1.pdf
Mô tả:
Dòng SM8S được thiết kế đặc biệt để bảo vệ thiết bị điện tử nhạy cảm khỏi biến động điện áp do sét và các sự kiện điện áp tạm thời khác gây ra.
| Số phần | Đỉnh hoạt động Quay lại Điện áp VRWM (V) | Phân loại Điện áp VBR (V) | Điện thử Tôi...T (mA) | Độ rò rỉ ngược tối đa Tôi...R @VRWM (μA) | Tối đa Tôi...R@VRWMTJ=175°C (μA) | Tái ngược tối đaTăngHiện tại Tôi...PP(A)① | Điện áp khóa tối đa VC @Tôi...PP (V) | ||
| Đơn vị | Bi | Mtrong. | Mtrục. | ||||||
| SM8S10AG | SM8S10CAG | 10.0 | 11.1 | 12.3 | 5.0 | 15 | 250 | 388 | 17.0 |
| SM8S11AG | SM8S11CAG | 11.0 | 12.2 | 13.5 | 5.0 | 10 | 150 | 363 | 18.2 |
| SM8S12AG | SM8S12CAG | 12.0 | 13.3 | 14.7 | 5.0 | 10 | 150 | 332 | 19.9 |
| SM8S13AG | SM8S13CAG | 13.0 | 14.4 | 15.9 | 5.0 | 10 | 150 | 307 | 21.5 |
| SM8S14AG | SM8S14CAG | 14.0 | 15.6 | 17.2 | 5.0 | 10 | 150 | 284 | 23.2 |
| SM8S15AG | SM8S15CAG | 15.0 | 16.7 | 18.5 | 5.0 | 10 | 150 | 270 | 24.4 |
| SM8S16AG | SM8S16CAG | 16.0 | 17.8 | 19.7 | 5.0 | 10 | 150 | 254 | 26.0 |
| SM8S17AG | SM8S17CAG | 17.0 | 18.9 | 20.9 | 5.0 | 10 | 150 | 239 | 27.6 |
| SM8S18AG | SM8S18CAG | 18.0 | 20.0 | 22.1 | 5.0 | 10 | 150 | 226 | 29.2 |
| SM8S20AG | SM8S20CAG | 20.0 | 22.2 | 24.5 | 5.0 | 10 | 150 | 204 | 32.4 |
| SM8S22AG | SM8S22CAG | 22.0 | 24.4 | 26.9 | 5.0 | 10 | 150 | 186 | 35.5 |
| SM8S24AG | SM8S24CAG | 24.0 | 26.7 | 29.5 | 5.0 | 10 | 150 | 170 | 38.9 |
Ghi chú: | |||||||||
Tổng quan về các đèn chiếu TVS tạm thời trong ô tô
1- Ứng dụng rộng rãi của diode dập tạm thời TVS ô tô
Đèn TVS cấp xe hơi là một thiết bị bảo vệ phổ biến trong các ứng dụng thực tế. Chúng được sử dụng rộng rãi trong: hệ thống giải trí xe hơi, radar lùi, nguồn điện xe hơi, thiết bị chống trộm,Máy điều hướng xe hơi, máy ghi âm lái xe, gối ghế ấm xe, và ghế massage xe. ghế, máy nghe nhạc MP3 xe, hệ thống điều khiển động cơ xe.Với sự phát triển mạnh mẽ của khoa học và công nghệ và công nghệ thông tinĐể đảm bảo hoạt động ổn định và đáng tin cậy của các sản phẩm điện tử gắn trên phương tiện,phải đề xuất các yêu cầu nghiêm ngặt và đòi hỏi cao hơn đối với các thông số kỹ thuật của thiết bị bảo vệ điện tử và các nhà sản xuất- Yêu cầu.
2- Yêu cầu tham số cho các đèn chiếu điện TVS trong ô tô
Tốc độ phản ứng nS, điện áp dư lượng thấp, dòng chảy rò rỉ thấp, phù hợp với thử nghiệm đổ tải ISO 7637-2-5A/5B, độ tin cậy cao,và phù hợp với các yêu cầu thiết bị điện tử ô tô AEC-Q101.
3. Yêu cầu chứng nhận hệ thống của nhà sản xuất
Đi qua xe ô tôCông nghiệp chứng nhận hệ thống IATF16949
Đặc điểm:
Chip thủy tinh tối ưu hóa.
TJKhả năng = 175 °C phù hợp với độ tin cậy cao và yêu cầu ô tô.
Khả năng điện xung đỉnh 6600W với hình sóng 10/1000μs, tỷ lệ lặp lại (chu kỳ làm việc): 0,01%.
Phù hợp với ISO7637-2 5a/5b và ISO 16750 load dump test (đối với các điều kiện thử nghiệm khác nhau).
Đáp ứng AEC-Q101.
Điện rò rỉ thấp.
Giảm điện áp phía trước.
Khả năng kẹp tuyệt vời.
Thời gian phản ứng rất nhanh.
Phù hợp với RoHS.
Ứng dụng:
Bảo vệ ô tô.
Mô tả các tia TVS thường sử dụng trong loạt SM8S
SM8S series TVS diode là các thiết bị bảo vệ chống thổi phồng cấp ô tô. Các loại sản phẩm diode TVS ô tô khác nhau được sử dụng theo mức điện áp 12V, 24V, vv trong mạch,như SM8S36A, SM8S30A, SM8S24A, SM8S26A, SM8S28A. , SM8S33A, vv
