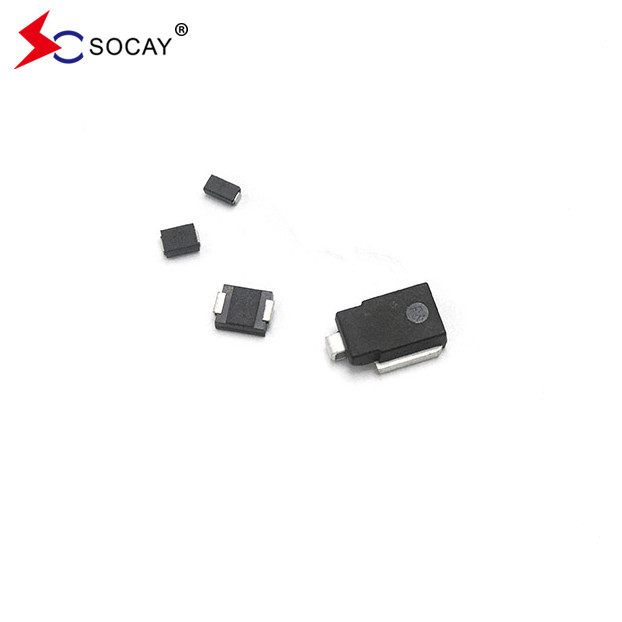

SOCAY 36V TVS đơn hướng Diode SM8S36AG, Máy giảm điện áp thoáng qua trên bề mặt
DATASHEET:SM8SXXG Series_v2309.1.pdf
Mô tả:
Dòng SM8S được thiết kế đặc biệt để bảo vệ thiết bị điện tử nhạy cảm khỏi biến động điện áp do sét và các sự kiện điện áp tạm thời khác gây ra.
| Số phần |
Đỉnh hoạt động Quay lại Điện áp VRWM (V) |
Phân loại Điện áp VBR (V) |
Điện thử Tôi...T (mA) |
Độ rò rỉ ngược tối đa Tôi...R @VRWM (μA) |
Tối đa Tôi...R@VRWMTJ=175°C (μA) |
Tái ngược tối đaTăngHiện tại Tôi...PP(A)① |
Điện áp khóa tối đa VC @Tôi...PP (V) |
||
| Đơn vị | Bi | Mtrong. | Mtrục. | ||||||
| SM8S10AG | SM8S10CAG | 10.0 | 11.1 | 12.3 | 5.0 | 15 | 250 | 388 | 17.0 |
| SM8S11AG | SM8S11CAG | 11.0 | 12.2 | 13.5 | 5.0 | 10 | 150 | 363 | 18.2 |
| SM8S12AG | SM8S12CAG | 12.0 | 13.3 | 14.7 | 5.0 | 10 | 150 | 332 | 19.9 |
| SM8S13AG | SM8S13CAG | 13.0 | 14.4 | 15.9 | 5.0 | 10 | 150 | 307 | 21.5 |
| SM8S14AG | SM8S14CAG | 14.0 | 15.6 | 17.2 | 5.0 | 10 | 150 | 284 | 23.2 |
| SM8S15AG | SM8S15CAG | 15.0 | 16.7 | 18.5 | 5.0 | 10 | 150 | 270 | 24.4 |
| SM8S16AG | SM8S16CAG | 16.0 | 17.8 | 19.7 | 5.0 | 10 | 150 | 254 | 26.0 |
| SM8S17AG | SM8S17CAG | 17.0 | 18.9 | 20.9 | 5.0 | 10 | 150 | 239 | 27.6 |
| SM8S18AG | SM8S18CAG | 18.0 | 20.0 | 22.1 | 5.0 | 10 | 150 | 226 | 29.2 |
| SM8S20AG | SM8S20CAG | 20.0 | 22.2 | 24.5 | 5.0 | 10 | 150 | 204 | 32.4 |
| SM8S22AG | SM8S22CAG | 22.0 | 24.4 | 26.9 | 5.0 | 10 | 150 | 186 | 35.5 |
| SM8S24AG | SM8S24CAG | 24.0 | 26.7 | 29.5 | 5.0 | 10 | 150 | 170 | 38.9 |
| SM8S26AG | SM8S26CAG | 26.0 | 28.9 | 31.9 | 5.0 | 10 | 150 | 157 | 42.1 |
| SM8S28AG | SM8S28CAG | 28.0 | 31.1 | 34.4 | 5.0 | 10 | 150 | 145 | 45.4 |
| SM8S30AG | SM8S30CAG | 30.0 | 33.3 | 36.8 | 5.0 | 10 | 150 | 136 | 48.4 |
| SM8S33AG | SM8S33CAG | 33.0 | 36.7 | 40.6 | 5.0 | 10 | 150 | 124 | 53.3 |
| SM8S36AG | SM8S36CAG | 36.0 | 40.0 | 44.2 | 5.0 | 10 | 150 | 114 | 58.1 |
| SM8S40AG | SM8S40CAG | 40.0 | 44.4 | 49.1 | 5.0 | 10 | 150 | 102 | 64.5 |
| SM8S43AG | SM8S43CAG | 43.0 | 47.8 | 52.8 | 5.0 | 10 | 150 | 95.1 | 69.4 |
| SM8S45AG | SM8S45CAG | 45.0 | 50.0 | 55.3 | 5.0 | 10 | 150 | 90.8 | 72.7 |
| SM8S48AG | SM8S48CAG | 48.0 | 53.3 | 58.9 | 5.0 | 10 | 150 | 85.3 | 77.4 |
| SM8S51AG | SM8S51CAG | 51.0 | 56.7 | 62.7 | 5.0 | 10 | 150 | 80.1 | 82.4 |
| SM8S54AG | SM8S54CAG | 54.0 | 60.0 | 66.3 | 5.0 | 10 | 150 | 75.8 | 87.1 |
| SM8S58AG | SM8S58CAG | 58.0 | 64.4 | 71.2 | 5.0 | 10 | 150 | 70.5 | 93.6 |
| SM8S60AG | SM8S60CAG | 60.0 | 66.7 | 73.7 | 5.0 | 10 | 150 | 68.2 | 96.8 |
| SM8S64AG | SM8S64CAG | 64.0 | 71.1 | 78.6 | 5.0 | 10 | 150 | 64.1 | 103.0 |
| SM8S70AG | SM8S70CAG | 70.0 | 77.8 | 86.0 | 5.0 | 10 | 150 | 58.4 | 113.0 |
| SM8S75AG | SM8S75CAG | 75.0 | 83.3 | 92.1 | 5.0 | 10 | 150 | 54.5 | 121.0 |
| SM8S78AG | SM8S78CAG | 78.0 | 86.7 | 95.8 | 5.0 | 10 | 150 | 52.4 | 126.0 |
| SM8S85AG | SM8S85CAG | 85.0 | 94.4 | 104.0 | 5.0 | 10 | 150 | 48.2 | 137.0 |
|
Ghi chú: 1.Hình sóng dòng sóng được định nghĩa ở dạng sóng 10/1000μS. 2.Đối với tất cả các loại, tối đa VF= 1,8 V tại IF= 100 A đo trên 8,3 ms sóng sinus nửa đơn hoặc sóng vuông tương đương, chu kỳ làm việc = 4 xung mỗi phút tối đa. |
|||||||||
Đặc điểm:
Chip thủy tinh tối ưu hóa.
TJKhả năng = 175 °C phù hợp với độ tin cậy cao và yêu cầu ô tô.
Khả năng điện xung đỉnh 6600W với hình sóng 10/1000μs, tỷ lệ lặp lại (chu kỳ làm việc): 0,01%.
Phù hợp với ISO7637-2 5a/5b và ISO 16750 load dump test (đối với các điều kiện thử nghiệm khác nhau).
Đáp ứng AEC-Q101.
Điện rò rỉ thấp.
Giảm điện áp phía trước.
Khả năng kẹp tuyệt vời.
Thời gian phản ứng rất nhanh.
Phù hợp với RoHS.
Ứng dụng:
Bảo vệ ô tô.
