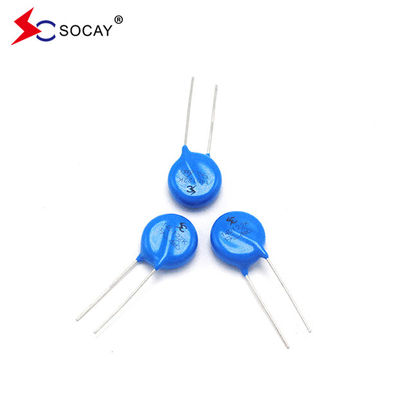

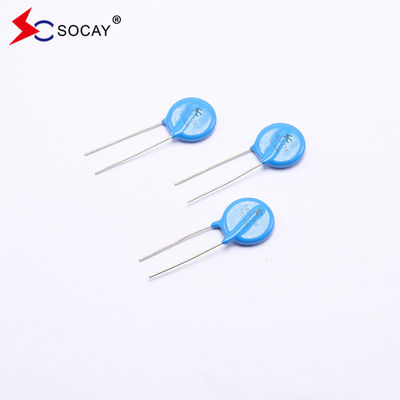

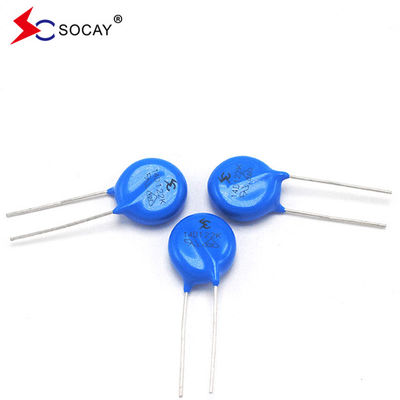

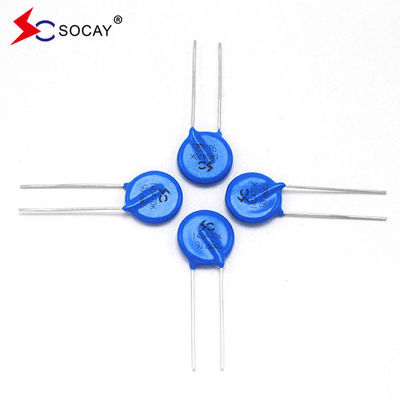

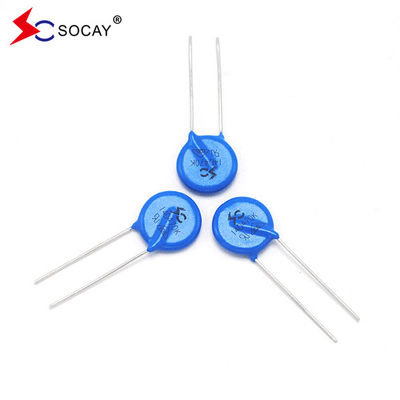

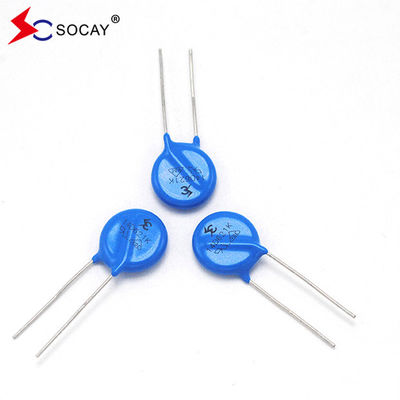

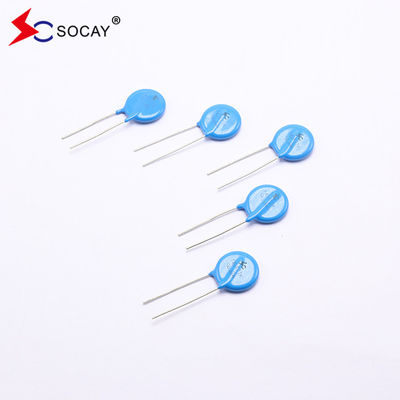

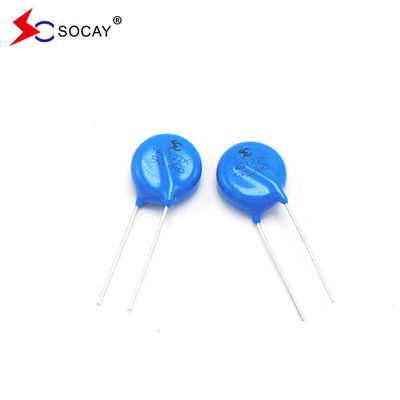

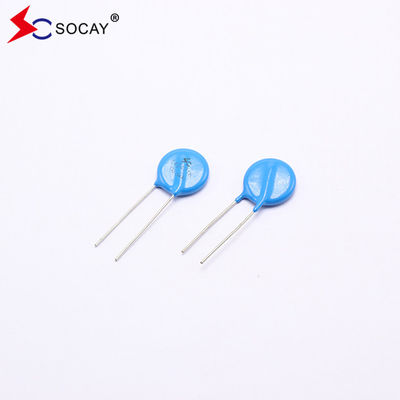

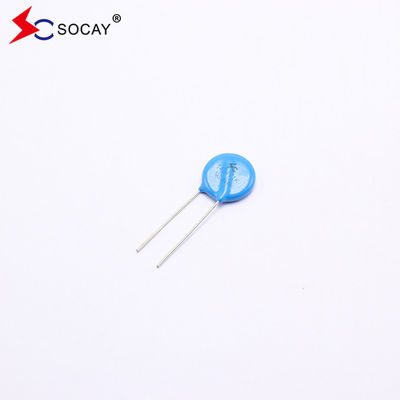

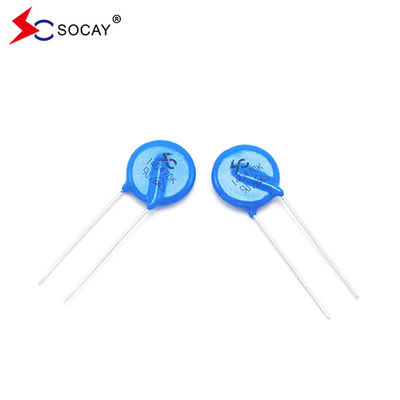

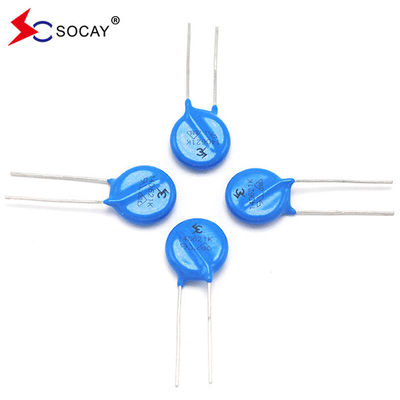

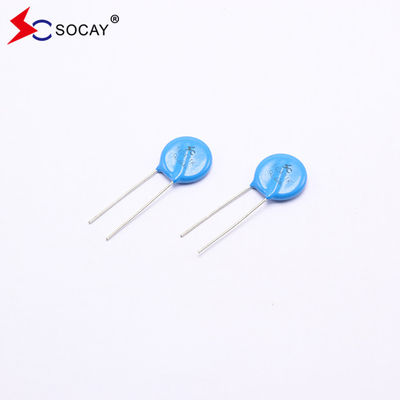

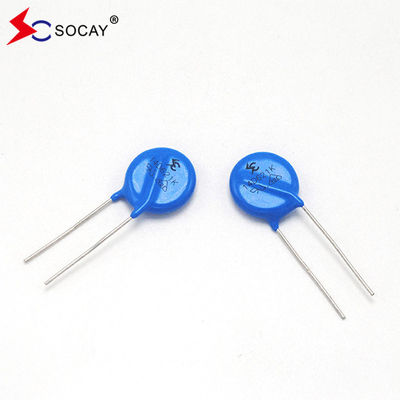

Ф14mm Metal Oxide Varistor 14D820K / 14D820KJ Đối với các ứng dụng điện áp DC thấp hơn
DATASHEET:14D Series_v2308.1.pdf
| Số loại | Tối đa cho phépVtuổi già | Varistor Điện áp |
Tối đa Chèn chặt Điện áp |
Chống lại Tăng Hiện tại |
Tối đa Năng lượng (10/1000μs) |
Đánh giá Sức mạnh |
TCapacity ypical (Reference) | |||||||
| Tiêu chuẩn | Làn sóng cao | VAC (V) | VDC(V) |
V1mA (V) |
Tôi...P(A) | VC(V) |
I ((A) Tiêu chuẩn |
I ((A) Làn sóng cao |
(J) Tiêu chuẩn |
(J) Làn sóng cao |
(W) | @ 1KHZ (pF) | ||
| 1 lần | 2 lần | 1 lần | 2 lần | |||||||||||
| 14D180K | 14D180KJ | 11 | 14 | 18 ((15 ~ 21.6) | 10 | 36 | 1000 | 500 | 2000 | 1000 | 4.0 | 7.0 | 0.1 | 11100 |
| 14D220K | 14D220KJ | 14 | 18 | 22 ((19.5~26) | 10 | 43 | 1000 | 500 | 2000 | 1000 | 5.0 | 8.0 | 0.1 | 9100 |
| 14D270K | 14D270KJ | 17 | 22 | 27(24~30) | 10 | 53 | 1000 | 500 | 2000 | 1000 | 6.0 | 10.0 | 0.1 | 7400 |
| 14D330K | 14D330KJ | 20 | 26 | 33(29.5~36.5) | 10 | 66 | 1000 | 500 | 2000 | 1000 | 7.5 | 12.0 | 0.1 | 6100 |
| 14D390K | 14D390KJ | 25 | 31 | 39 ((35~43) | 10 | 77 | 1000 | 500 | 2000 | 1000 | 8.6 | 13.0 | 0.1 | 5100 |
| 14D470K | 14D470KJ | 30 | 38 | 47 ((42~54) | 10 | 93 | 1000 | 500 | 2000 | 1000 | 10.0 | 17.0 | 0.1 | 4300 |
| 14D560K | 14D560KJ | 35 | 45 | 56 ((50~62) | 10 | 100 | 1000 | 500 | 2000 | 1000 | 11.0 | 20.0 | 0.1 | 3600 |
| 14D680K | 14D680KJ | 40 | 56 | 68 ((61~75) | 10 | 135 | 1000 | 500 | 2000 | 1000 | 14.0 | 24.0 | 0.1 | 2900 |
| 14D820K | 14D820KJ | 50 | 65 | 82(74~90) | 50 | 135 | 4500 | 2500 | 6000 | 5000 | 22.0 | 27.0 | 0.6 | 2400 |
| 14D101K | 14D101KJ | 60 | 85 | 100 ((90~110) | 50 | 165 | 4500 | 2500 | 6000 | 5000 | 28.0 | 33.0 | 0.6 | 2000 |
| 14D121K | 14D121KJ | 75 | 100 | 120 ((108~132) | 50 | 200 | 4500 | 2500 | 6000 | 5000 | 32.0 | 40.0 | 0.6 | 1700 |
| 14D151K | 14D151KJ | 95 | 125 | 150 ((135 ~ 165) | 50 | 250 | 4500 | 2500 | 6000 | 5000 | 40.0 | 53.0 | 0.6 | 1300 |
| 14D181K | 14D181KJ | 115 | 150 | 180 ((162~198) | 50 | 300 | 4500 | 2500 | 6000 | 5000 | 50.0 | 60.0 | 0.6 | 1100 |
| 14D201K | 14D201KJ | 130 | 170 | 200 ((180~220) | 50 | 340 | 4500 | 2500 | 6000 | 5000 | 57.0 | 70.0 | 0.6 | 1000 |
| 14D221K | 14D221KJ | 140 | 180 | 220 ((198~242) | 50 | 360 | 4500 | 2500 | 6000 | 5000 | 60.0 | 78.0 | 0.6 | 900 |
| 14D241K | 14D241KJ | 150 | 200 | 240 ((216~264) | 50 | 395 | 4500 | 2500 | 6000 | 5000 | 63.0 | 84.0 | 0.6 | 830 |
| 14D271K | 14D271KJ | 175 | 225 | 270 ((243~297) | 50 | 455 | 4500 | 2500 | 6000 | 5000 | 70.0 | 99.0 | 0.6 | 740 |
| 14D301K | 14D301KJ | 190 | 250 | 300(270~330) | 50 | 500 | 4500 | 2500 | 6000 | 5000 | 77.0 | 108 | 0.6 | 670 |
| 14D331K | 14D331KJ | 210 | 275 | 330 ((297~363) | 50 | 550 | 4500 | 2500 | 6000 | 5000 | 85.0 | 115 | 0.6 | 610 |
| 14D361K | 14D361KJ | 230 | 300 | 360 ((324~396) | 50 | 595 | 4500 | 2500 | 6000 | 5000 | 93.0 | 130 | 0.6 | 560 |
| 14D391K | 14D391KJ | 250 | 320 | 390 ((351~429) | 50 | 650 | 4500 | 2500 | 6000 | 5000 | 100 | 140 | 0.6 | 510 |
| 14D431K | 14D431KJ | 275 | 350 | 430 ((387~473) | 50 | 710 | 4500 | 2500 | 6000 | 5000 | 115 | 155 | 0.6 | 460 |
| 14D471K | 14D471KJ | 300 | 385 | 470 ((423~517) | 50 | 775 | 4500 | 2500 | 6000 | 5000 | 125 | 175 | 0.6 | 430 |
| 14D511K | 14D511KJ | 320 | 415 | 510 ((459~561) | 50 | 845 | 4500 | 2500 | 6000 | 5000 | 125 | 180 | 0.6 | 390 |
| 14D561K | 14D561KJ | 350 | 460 | 560 ((504~616) | 50 | 925 | 4500 | 2500 | 6000 | 5000 | 125 | 185 | 0.6 | 360 |
| 14D621K | 14D621KJ | 385 | 505 | 620 ((558~682) | 50 | 1025 | 4500 | 2500 | 6000 | 5000 | 125 | 190 | 0.6 | 320 |
| 14D681K | 14D681KJ | 420 | 560 | 680 ((612~748) | 50 | 1120 | 4500 | 2500 | 6000 | 5000 | 130 | 200 | 0.6 | 290 |
| 14D751K | 14D751KJ | 460 | 615 | 750 ((675~825) | 50 | 1240 | 4500 | 2500 | 6000 | 5000 | 143 | 210 | 0.6 | 270 |
| 14D781K | 14D781KJ | 485 | 640 | 780 ((702~858) | 50 | 1290 | 4500 | 2500 | 6000 | 5000 | 148 | 220 | 0.6 | 260 |
| 14D821K | 14D821KJ | 510 | 670 | 820 ((738 ~ 902) | 50 | 1355 | 4500 | 2500 | 6000 | 5000 | 157 | 235 | 0.6 | 240 |
| 14D911K | 14D911KJ | 550 | 745 | 910 ((819~1001) | 50 | 1500 | 4500 | 2500 | 6000 | 5000 | 175 | 255 | 0.6 | 220 |
| 14D102K | 14D102KJ | 625 | 825 | 1000 ((900~1100) | 50 | 1650 | 4500 | 2500 | 6000 | 5000 | 190 | 280 | 0.6 | 200 |
| 14D112K | 14D112KJ | 680 | 895 | 1100 ((990~1210) | 50 | 1814 | 4500 | 2500 | 6000 | 5000 | 213 | 310 | 0.6 | 180 |
| 14D122K | 14D122KJ | 750 | 990 | 1200 ((1080~1320) | 50 | 1980 | 4500 | 2500 | 6000 | 5000 | 213 | 310 | 0.6 | 150 |
| 14D142K | 14D142KJ | 880 | 1140 | 1400 ((1260~1540) | 50 | 2310 | 4500 | 2500 | 6000 | 5000 | 238 | 327 | 0.6 | 150 |
| 14D162K | 14D162KJ | 1000 | 1280 | 1600 ((1400~1760) | 50 | 2640 | 4500 | 2500 | 6000 | 5000 | 243 | 331 | 0.6 | 140 |
| 14D182K | 14D182KJ | 1000 | 1465 | 1800 ((1620~1980) | 50 | 2970 | 4500 | 2500 | 6000 | 5000 | 250 | 335 | 0.6 | 130 |
Mô tả:
Các varistor dẫn đầu quang 14D cung cấp một giải pháp bảo vệ mạch lý tưởng cho các ứng dụng điện áp DC thấp hơn bằng cách cung cấp các chỉ số sóng cao hơn bao giờ hết trong các đĩa nhỏ như vậy.
Đánh giá hiện tại cao nhất có thể đạt đến 6KA (bắt 8 / 20 μs) để bảo vệ chống lại các đợt cao cao, bao gồm sự can thiệp của sét gián tiếp,hệ thống chuyển transients và transients nhanh bất thường từ nguồn điện.
Phân loại:
SMD:0402,0603,0805,1206,1210,1812,2220
DIP: 5D, 7D, 10D, 14D, 20D, 25D, 32D
Dòng điện: 1A ~ 15KA
Càng nhỏ, giá càng thấp.
Càng thấp thông lượng, kích thước càng lớn,
Chi phí càng cao thì càng đắt.
Càng cao điện áp, ống càng dày.
Thời gian phản ứng ≤10NS
Ứng dụng:
|
Bảo vệ năng lượng, Khởi động, Máy POS, Máy chặn sét, Hệ thống liên lạc trong tòa nhà, Hệ thống giám sát, Thẻ đỗ xe, Hệ thống truyền, Thiết bị, Máy đo, Sản phẩm truyền thông,Bảng điều khiển.
|
| Vật liệu | Không có chất phóng xạ |
| Hoạt động Nhiệt độ | -40°C ~ +85°C |
| Nhiệt độ lưu trữ | -55°C ~ +125°C |
| Cơ thể | Bọc niken |
| Chống | Bọc bằng thiếc |
| Thiết bị không chì | Bọc niken |
| Số phần | Số lượng | Lựa chọn bao bì | Thông số kỹ thuật bao bì |
| 14DXXXXX | 500 | Túi nhựa | Bao bì hàng hóa |
