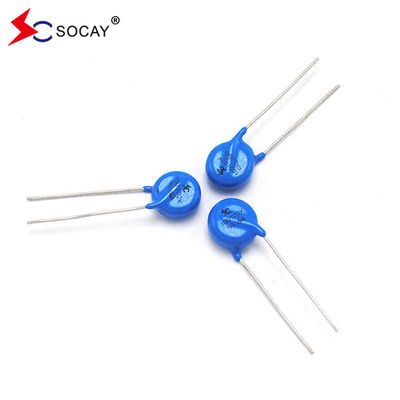

UL VDE Varistor Varistor Metal Oxide 10D511K Epoxy Resin Film Varistor 510V Để cung cấp điện
DATASHEET:25D Series_v2306.1.pdf
| Số loại | Điện áp tối đa cho phép |
Varistor Điện áp |
Tối đa Chèn chặt Điện áp |
Chống lại dòng chảy 8/20μS |
Đánh giá Sức mạnh |
Năng lượng (10/1000μs)
|
Khả năng | ||||
| Tiêu chuẩn |
Cao Tăng |
VAC (V) |
VDC (V) |
V 1mA (V) |
Tôi...P (A) |
VC (V) |
Tiêu chuẩn A |
Làn sóng cao (A) |
(W) | (J) |
@ 1KHZ (pF) |
| 1 lần | 1 lần | ||||||||||
| 25D101K | 25D101KJ | 60 | 85 | 100 ((90-110) | 150 | 165 | 10000 | 20000 | 1.4 | 100 | 6300 |
| 25D201K | 25D201KJ | 130 | 170 | 200 ((185-225) | 150 | 330 | 15000 | 20000 | 1.0 | 215 | 2000 |
| 25D221K | 25D221KJ | 140 | 180 | 220 ((198-242) | 150 | 360 | 15000 | 20000 | 1.0 | 235 | 1800 |
| 25D241K | 25D241KJ | 150 | 200 | 240 ((216-264) | 150 | 395 | 15000 | 20000 | 1.0 | 245 | 1650 |
| 25D271K | 25D271KJ | 175 | 225 | 270 ((243-297) | 150 | 455 | 15000 | 20000 | 1.0 | 260 | 1500 |
| 25D301K | 25D301KJ | 190 | 250 | 300 ((270-330) | 150 | 505 | 15000 | 20000 | 1.0 | 275 | 1300 |
| 25D331K | 25D331KJ | 210 | 275 | 330(297-363) | 150 | 550 | 15000 | 20000 | 1.0 | 295 | 1200 |
| 25D361K | 25D361KJ | 230 | 300 | 360 ((324-396) | 150 | 595 | 15000 | 20000 | 1.0 | 305 | 1100 |
| 25D391K | 25D391KJ | 250 | 320 | 390 ((351-429) | 150 | 650 | 15000 | 20000 | 1.0 | 335 | 1000 |
| 25D431K | 25D431KJ | 275 | 350 | 430 ((387-473) | 150 | 710 | 15000 | 20000 | 1.0 | 365 | 930 |
| 25D471K | 25D471KJ | 300 | 385 | 470 ((423-517) | 150 | 775 | 15000 | 20000 | 1.0 | 390 | 850 |
| 25D511K | 25D511KJ | 320 | 415 | 510 ((459-561) | 150 | 845 | 15000 | 20000 | 1.0 | 440 | 780 |
| 25D561K | 25D561KJ | 350 | 460 | 560 ((504-616) | 150 | 920 | 15000 | 20000 | 1.0 | 490 | 715 |
| 25D621K | 25D621KJ | 385 | 505 | 620 ((558-682) | 150 | 1025 | 15000 | 20000 | 1.0 | 540 | 650 |
| 25D681K | 25D681KJ | 420 | 560 | 680 ((612-748) | 150 | 1120 | 15000 | 20000 | 1.0 | 570 | 600 |
| 25D751K | 25D751KJ | 460 | 615 | 750 ((675-825) | 150 | 1240 | 15000 | 20000 | 1.0 | 590 | 530 |
| 25D781K | 25D781KJ | 485 | 640 | 780 ((702-858) | 150 | 1290 | 15000 | 20000 | 1.0 | 620 | 510 |
| 25D821K | 25D821KJ | 510 | 670 | 820 ((738-902) | 150 | 1355 | 15000 | 20000 | 1.0 | 655 | 500 |
| 25D911K | 25D911KJ | 550 | 745 | 910 ((819-1001) | 150 | 1500 | 15000 | 20000 | 1.0 | 726 | 440 |
| 25D102K | 25D102KJ | 625 | 825 | 1000 ((900-1100) | 150 | 1650 | 15000 | 20000 | 1.0 | 685 | 650 |
| 25D112K | 25D112KJ | 680 | 895 | 1100 ((990-1210) | 150 | 1815 | 15000 | 20000 | 1.0 | 770 | 600 |
| 25D122K | 25D122KJ | 750 | 990 | 1200 ((1080-1320) | 150 | 1980 | 15000 | 20000 | 1.0 | 770 | 550 |
Về Varistor
Thiết bị giới hạn điện áp được sử dụng nhiều nhất là varistor MOV / MLV, được làm chủ yếu từ kẽm oxit và một loạt các loại oxit kim loại, được trộn và đúc.
Mô tả:
Các varistor dẫn đầu quang 25D cung cấp một giải pháp bảo vệ mạch lý tưởng cho các ứng dụng điện áp DC thấp hơn bằng cách cung cấp chỉ số sóng cao hơn bao giờ hết trong các đĩa nhỏ như vậy.
Đánh giá dòng điện đà đỉnh tối đa có thể đạt đến 20KA (bắt 8 / 20 μs) để bảo vệ chống lại các đà đỉnh cao, bao gồm sự can thiệp của sét gián tiếp,hệ thống chuyển transients và transients nhanh bất thường từ nguồn điện.
Chọn varistor:
Khi lựa chọn một varistor, các điều kiện cụ thể của mạch phải được xem xét.
1. Chọn điện áp varistor V1mA
Theo lựa chọn điện áp nguồn cung cấp, điện áp nguồn cung cấp liên tục áp dụng cho cả hai đầu của varistor không được vượt quá các chỉ định
Giá trị "păng suất hoạt động liên tục tối đa" được liệt kê trong lưới.
Lớn hơn điện áp hoạt động DC VIN của đường dây điện (đường tín hiệu), tức là VDC≥VIN; đối với lựa chọn varistor của nguồn cung cấp điện AC 220V,phạm vi biến động của điện áp hoạt động lưới phải được xem xét đầy đủ. Khi chọn giá trị điện áp varistor của varistor, để lại đủ biên giới. phạm vi biến động chung của lưới điện trong nước là 25%.Nó là thích hợp hơn để chọn một varistor với một điện áp varistor của 470V ~ 620VChọn một varistor với điện áp varistor cao hơn có thể làm giảm tỷ lệ thất bại và kéo dài tuổi thọ, nhưng điện áp còn lại sẽ tăng nhẹ.
2. Chọn lưu lượng giao thông
Điện xả danh nghĩa của varistor nên lớn hơn điện giật cần phải chịu hoặc điện giật tối đa có thể xảy ra trong quá trình vận hành thiết bị.Dòng điện xả danh nghĩa nên được tính dựa trên giá trị của hơn 10 tác động trong đường cong tuổi thọ cao cấp của varistor, chiếm khoảng 30% dòng chảy tác động tối đa (tức là 0,3 IP).
3. Chọn điện áp kẹp
Điện áp kẹp của varistor phải thấp hơn điện áp tối đa mà thành phần hoặc thiết bị được bảo vệ có thể chịu được (tức là điện áp an toàn).
4. Chọn tụ Cp
Đối với tín hiệu truyền tần số cao, công suất Cp nên nhỏ hơn, và ngược lại
5. Khớp kháng cự bên trong (Resistance Match)
Mối quan hệ giữa điện trở nội R (R ≥ 2Ω) của thành phần được bảo vệ (đường dây) và điện trở nội Rv của varistor: R ≥ 5 Rv;cho các thành phần được bảo vệ có kháng cự bên trong nhỏ, tốc độ truyền tín hiệu sẽ không bị ảnh hưởng nếu tốc độ truyền tín hiệu không bị ảnh hưởng.
Ứng dụng:
|
u Bảo vệ bán dẫn transistor, diode, IC, thyristor hoặc triac u Bảo vệ sóng trong thiết bị điện tử tiêu dùng u Bảo vệ sóng trong điện tử công nghiệp u Bảo vệ sóng trong các thiết bị gia dụng điện tử, khí và các thiết bị dầu mỏ u Thử nghiệm áp suất sóng và van điện từ |
| Nhiệt độ hoạt động | -40°C ~ +85°C |
| Nhiệt độ lưu trữ | -40°C ~ +85°C |
| Nhiệt độ bề mặt làm việc | +115°C |
| Kháng cách nhiệt | > 100MΩ |
| Lớp phủ (chất nhựa epoxy) |
Khả năng chống cháy UL 94 V-0 |
| Lớp phủ | Nhựa epoxy |
| Sợi chì | Sợi đồng |
| Điện cực | Vàng hàn |
| Disk | Oxit kẽm |
| Cấu trúc | Số phần | Túi | Thùng nhỏ | Thẻ: |
| 25D | 25DXXXXX | 100 PCS | 1000 PCS | 2000 PCS |
