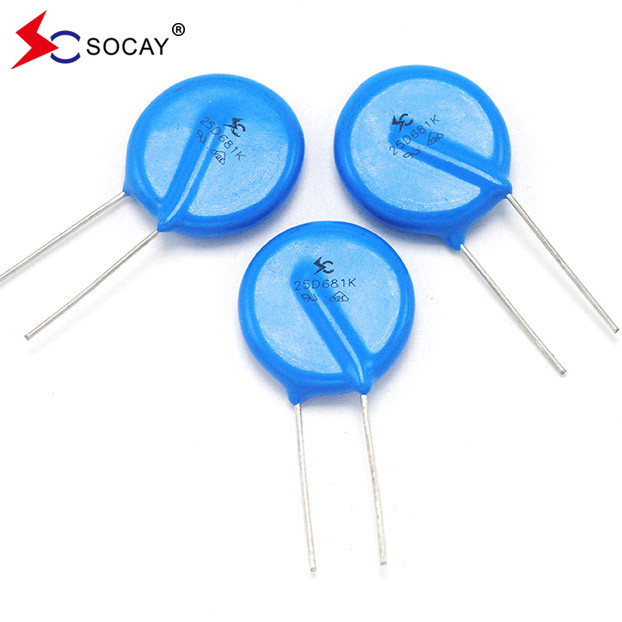

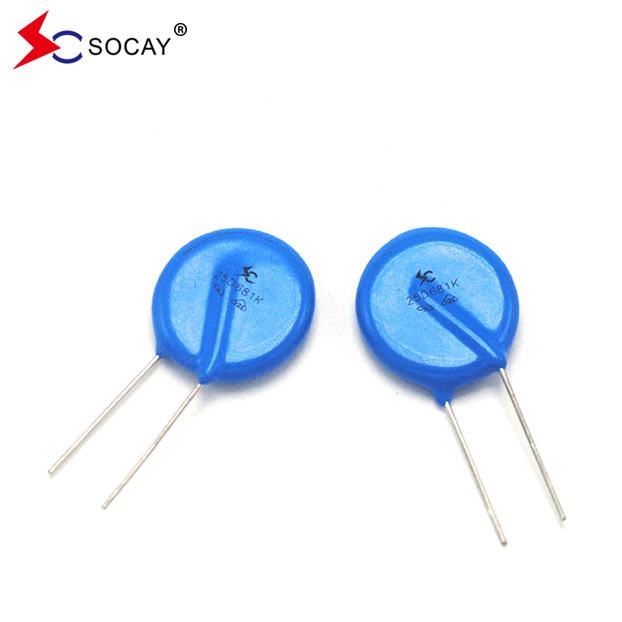

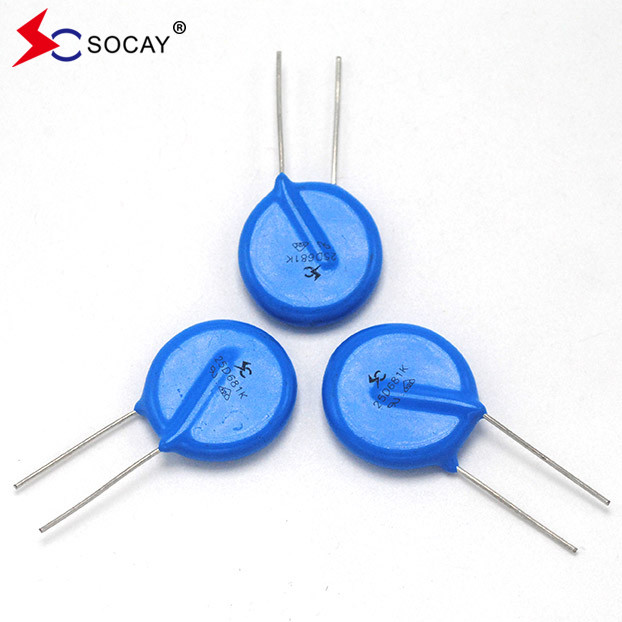

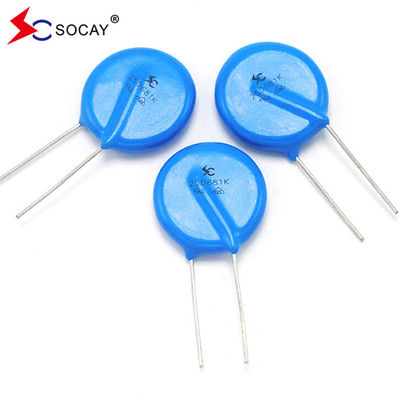

Radial Lead Metal Oxide Varistor (MOV) 25D Series 25D241K/25D241KJ Varistor Voltage 240 ((216~264) V
DATASHEET:25D Series_v2306.1.pdf
Phương pháp lựa chọn MOV và MLV
1Để biết sản phẩm của khách hàng, điện áp hoạt động, cổng ứng dụng, mức độ bảo vệ.
2,DC (điện áp hoạt động) > 1,5 lần điện áp hoạt động trong mạch khi được sử dụng trong các sản phẩm điện áp cao
3Chọn kích thước, điện áp và dòng chảy của thiết bị theo cổng ứng dụng và lớp bảo vệ.
| Số loại | Điện áp tối đa cho phép |
Varistor Điện áp |
Tối đa Chèn chặt Điện áp |
Chống lại dòng chảy 8/20μS |
Đánh giá Sức mạnh |
Năng lượng (10/1000μs)
|
Khả năng | ||||
| Tiêu chuẩn |
Cao Tăng |
VAC (V) |
VDC (V) |
V 1mA (V) |
Tôi...P (A) |
VC (V) |
Tiêu chuẩn A |
Làn sóng cao (A) |
(W) | (J) |
@ 1KHZ (pF) |
| 1 lần | 1 lần | ||||||||||
| 25D101K | 25D101KJ | 60 | 85 | 100 ((90-110) | 150 | 165 | 10000 | 20000 | 1.4 | 100 | 6300 |
| 25D201K | 25D201KJ | 130 | 170 | 200 ((185-225) | 150 | 330 | 15000 | 20000 | 1.0 | 215 | 2000 |
| 25D221K | 25D221KJ | 140 | 180 | 220 ((198-242) | 150 | 360 | 15000 | 20000 | 1.0 | 235 | 1800 |
| 25D241K | 25D241KJ | 150 | 200 | 240 ((216-264) | 150 | 395 | 15000 | 20000 | 1.0 | 245 | 1650 |
| 25D271K | 25D271KJ | 175 | 225 | 270 ((243-297) | 150 | 455 | 15000 | 20000 | 1.0 | 260 | 1500 |
| 25D301K | 25D301KJ | 190 | 250 | 300 ((270-330) | 150 | 505 | 15000 | 20000 | 1.0 | 275 | 1300 |
| 25D331K | 25D331KJ | 210 | 275 | 330(297-363) | 150 | 550 | 15000 | 20000 | 1.0 | 295 | 1200 |
| 25D361K | 25D361KJ | 230 | 300 | 360 ((324-396) | 150 | 595 | 15000 | 20000 | 1.0 | 305 | 1100 |
| 25D391K | 25D391KJ | 250 | 320 | 390 ((351-429) | 150 | 650 | 15000 | 20000 | 1.0 | 335 | 1000 |
| 25D431K | 25D431KJ | 275 | 350 | 430 ((387-473) | 150 | 710 | 15000 | 20000 | 1.0 | 365 | 930 |
| 25D471K | 25D471KJ | 300 | 385 | 470 ((423-517) | 150 | 775 | 15000 | 20000 | 1.0 | 390 | 850 |
| 25D511K | 25D511KJ | 320 | 415 | 510 ((459-561) | 150 | 845 | 15000 | 20000 | 1.0 | 440 | 780 |
| 25D561K | 25D561KJ | 350 | 460 | 560 ((504-616) | 150 | 920 | 15000 | 20000 | 1.0 | 490 | 715 |
| 25D621K | 25D621KJ | 385 | 505 | 620 ((558-682) | 150 | 1025 | 15000 | 20000 | 1.0 | 540 | 650 |
| 25D681K | 25D681KJ | 420 | 560 | 680 ((612-748) | 150 | 1120 | 15000 | 20000 | 1.0 | 570 | 600 |
| 25D751K | 25D751KJ | 460 | 615 | 750 ((675-825) | 150 | 1240 | 15000 | 20000 | 1.0 | 590 | 530 |
| 25D781K | 25D781KJ | 485 | 640 | 780 ((702-858) | 150 | 1290 | 15000 | 20000 | 1.0 | 620 | 510 |
| 25D821K | 25D821KJ | 510 | 670 | 820 ((738-902) | 150 | 1355 | 15000 | 20000 | 1.0 | 655 | 500 |
| 25D911K | 25D911KJ | 550 | 745 | 910 ((819-1001) | 150 | 1500 | 15000 | 20000 | 1.0 | 726 | 440 |
| 25D102K | 25D102KJ | 625 | 825 | 1000 ((900-1100) | 150 | 1650 | 15000 | 20000 | 1.0 | 685 | 650 |
| 25D112K | 25D112KJ | 680 | 895 | 1100 ((990-1210) | 150 | 1815 | 15000 | 20000 | 1.0 | 770 | 600 |
| 25D122K | 25D122KJ | 750 | 990 | 1200 ((1080-1320) | 150 | 1980 | 15000 | 20000 | 1.0 | 770 | 550 |
Mô tả:
Các varistor dẫn đầu quang 25D cung cấp một giải pháp bảo vệ mạch lý tưởng cho các ứng dụng điện áp DC thấp hơn bằng cách cung cấp chỉ số sóng cao hơn bao giờ hết trong các đĩa nhỏ như vậy.
Đánh giá dòng điện đà đỉnh tối đa có thể đạt đến 20KA (bắt 8 / 20 μs) để bảo vệ chống lại các đà đỉnh cao, bao gồm sự can thiệp của sét gián tiếp,hệ thống chuyển transients và transients nhanh bất thường từ nguồn điện.
Ứng dụng:
Bảo vệ năng lượng, Khởi động, máy POS, Máy chặn sét, Cung điện thoại, Hệ thống giám sát,
Thẻ đậu xe, Hệ thống truyền tải, Thiết bị đo, Máy đo, Sản phẩm truyền thông, Bảng điều khiển.
| Nhiệt độ hoạt động | -40°C ~ +85°C |
| Nhiệt độ lưu trữ | -40°C ~ +85°C |
| Nhiệt độ bề mặt làm việc | +115°C |
| Kháng cách nhiệt | > 100MΩ |
| Lớp phủ (chất nhựa epoxy) |
Khả năng chống cháy UL 94 V-0 |
| Lớp phủ | Nhựa epoxy |
| Sợi chì | Sợi đồng |
| Điện cực | Vàng hàn |
| Disk | Oxit kẽm |
| Cấu trúc | Số phần | Túi | Thùng nhỏ | Thẻ: |
| 25D | 25DXXXXX | 100 PCS | 1000 PCS | 2000 PCS |
Nếu bạn cần trang dữ liệu đầy đủ hoặc bất kỳ câu hỏi nào xin vui lòng liên hệ với chúng tôi một cách tự do
