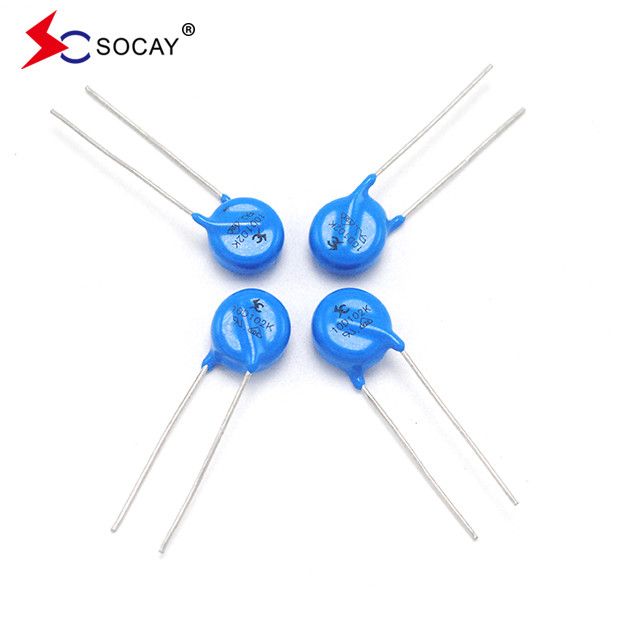

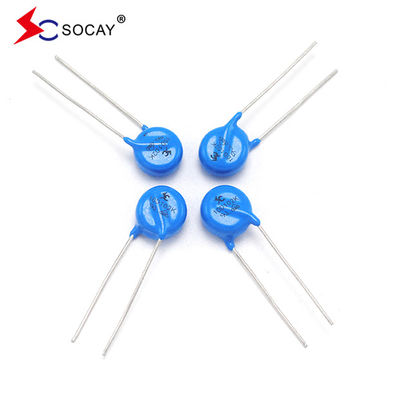

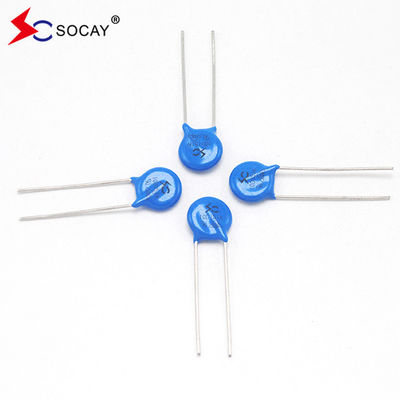

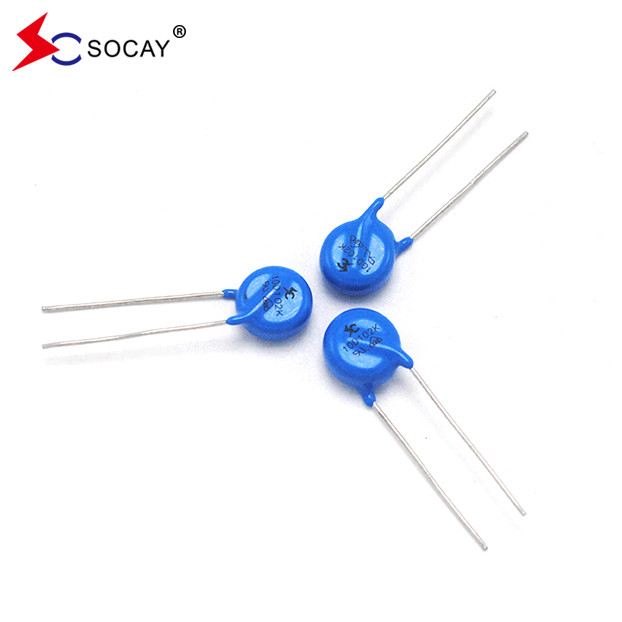

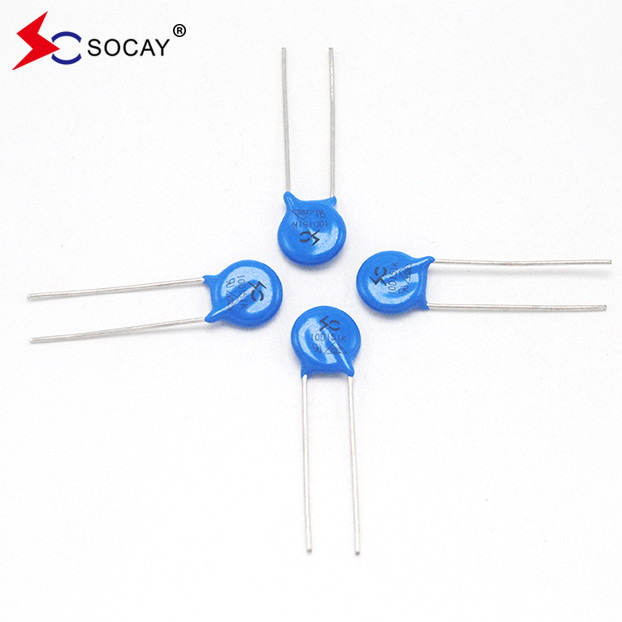

Điện tử thông minh ~ Varistors 10D471K 10D-471K Varistors 10D391K 07D220K 14D391K
DATASHEET:10D Series_v2306.1.pdf
| Số loại | Điện áp tối đa cho phép | Varistor Điện áp |
Tối đa Chèn chặt Điện áp |
Chống lại Tăng Hiện tại |
Tối đa Năng lượng (10/1000μs) |
Đánh giá Sức mạnh |
TCapacity ypical (Reference) | |||||||
| Tiêu chuẩn | Làn sóng cao | VAC(V) | VDC(V) |
V1mA (V) |
Tôi...P(A) | VC(V) |
I ((A) Tiêu chuẩn |
I ((A) Làn sóng cao |
(J) Tiêu chuẩn |
(J) Làn sóng cao |
(W) | @ 1KHZ (pf) | ||
| 1 lần | 2 lần | 1 lần | 2 lần | |||||||||||
| 10D180K | 10D180KJ | 11 | 14 | 18 ((15 ~ 21.6) | 5 | 36 | 500 | 250 | 2000 | 1000 | 2.1 | 3.0 | 0.05 | 5600 |
| 10D220K | 10D220KJ | 14 | 18 | 22 ((19.5~26) | 5 | 43 | 500 | 250 | 2000 | 1000 | 2.5 | 5.0 | 0.05 | 4500 |
| 10D270K | 10D270KJ | 17 | 22 | 27(24~30) | 5 | 53 | 500 | 250 | 2000 | 1000 | 3.0 | 6.0 | 0.05 | 3700 |
| 10D330K | 10D330KJ | 20 | 26 | 33(29.5~36.5) | 5 | 66 | 500 | 250 | 2000 | 1000 | 4.0 | 7.0 | 0.05 | 3000 |
| 10D390K | 10D390KJ | 25 | 31 | 39 ((35~43) | 5 | 77 | 500 | 250 | 2000 | 1000 | 4.6 | 9.0 | 0.05 | 2400 |
| 10D470K | 10D470KJ | 30 | 38 | 47 ((42~54) | 5 | 93 | 500 | 250 | 2000 | 1000 | 5.5 | 11.0 | 0.05 | 2100 |
| 10D560K | 10D560KJ | 35 | 45 | 56 ((50~62) | 5 | 100 | 500 | 250 | 2000 | 1000 | 7.0 | 13.0 | 0.05 | 1800 |
| 10D680K | 10D680KJ | 40 | 56 | 68 ((61~75) | 5 | 135 | 500 | 250 | 2000 | 1000 | 8.2 | 15.0 | 0.05 | 1500 |
| 10D820K | 10D820KJ | 50 | 65 | 82(74~90) | 25 | 135 | 2500 | 1250 | 3500 | 2500 | 12.0 | 17.0 | 0.4 | 1200 |
| 10D101K | 10D101KJ | 60 | 85 | 100 ((90~110) | 25 | 165 | 2500 | 1250 | 3500 | 2500 | 15.0 | 18.0 | 0.4 | 1000 |
| 10D121K | 10D121KJ | 75 | 100 | 120 ((108~132) | 25 | 200 | 2500 | 1250 | 3500 | 2500 | 18.0 | 21.0 | 0.4 | 830 |
| 10D151K | 10D151KJ | 95 | 125 | 150 ((135 ~ 165) | 25 | 250 | 2500 | 1250 | 3500 | 2500 | 22.0 | 25.0 | 0.4 | 670 |
| 10D181K | 10D181KJ | 115 | 150 | 180 ((162~198) | 25 | 300 | 2500 | 1250 | 3500 | 2500 | 27.0 | 30.0 | 0.4 | 560 |
| 10D201K | 10D201KJ | 130 | 170 | 200 ((185 ~ 225) | 25 | 340 | 2500 | 1250 | 3500 | 2500 | 30.0 | 35.0 | 0.4 | 500 |
| 10D221K | 10D221KJ | 140 | 180 | 220 ((198~242) | 25 | 360 | 2500 | 1250 | 3500 | 2500 | 32.0 | 39.0 | 0.4 | 450 |
| 10D241K | 10D241KJ | 150 | 200 | 240 ((216~264) | 25 | 395 | 2500 | 1250 | 3500 | 2500 | 35.0 | 42.0 | 0.4 | 420 |
| 10D271K | 10D271KJ | 175 | 225 | 270 ((243~297) | 25 | 455 | 2500 | 1250 | 3500 | 2500 | 40.0 | 49.0 | 0.4 | 370 |
| 10D301K | 10D301KJ | 190 | 250 | 300(270~330) | 25 | 500 | 2500 | 1250 | 3500 | 2500 | 40.0 | 54.0 | 0.4 | 330 |
| 10D331K | 10D331KJ | 210 | 275 | 330 ((297~363) | 25 | 550 | 2500 | 1250 | 3500 | 2500 | 40.0 | 58.0 | 0.4 | 300 |
| 10D361K | 10D361KJ | 230 | 300 | 360 ((324~396) | 25 | 595 | 2500 | 1250 | 3500 | 2500 | 43.0 | 65.0 | 0.4 | 280 |
| 10D391K | 10D391KJ | 250 | 320 | 390 ((351~429) | 25 | 650 | 2500 | 1250 | 3500 | 2500 | 47.0 | 70.0 | 0.4 | 260 |
| 10D431K | 10D431KJ | 275 | 350 | 430 ((387~473 | 25 | 710 | 2500 | 1250 | 3500 | 2500 | 60.0 | 80.0 | 0.4 | 230 |
| 10D471K | 10D471KJ | 300 | 385 | 470 ((423~517) | 25 | 775 | 2500 | 1250 | 3500 | 2500 | 65.0 | 85.0 | 0.4 | 210 |
| 10D511K | 10D511KJ | 320 | 415 | 510 ((459~561) | 25 | 845 | 2500 | 1250 | 3500 | 2500 | 70.0 | 90.0 | 0.4 | 200 |
| 10D561K | 10D561KJ | 350 | 460 | 560 ((504~616) | 25 | 925 | 2500 | 1250 | 3500 | 2500 | 70.0 | 92.0 | 0.4 | 180 |
| 10D621K | 10D621KJ | 385 | 505 | 620 ((558~682) | 25 | 1025 | 2500 | 1250 | 3500 | 2500 | 70.0 | 95.0 | 0.4 | 160 |
| 10D681K | 10D681KJ | 420 | 560 | 680 ((612~748) | 25 | 1120 | 2500 | 1250 | 3500 | 2500 | 70.0 | 98.0 | 0.4 | 150 |
| 10D751K | 10D751KJ | 460 | 615 | 750 ((675~825) | 25 | 1240 | 2500 | 1250 | 3500 | 2500 | 70.0 | 100.0 | 0.4 | 130 |
| 10D781K | 10D781KJ | 485 | 640 | 780 ((702~858) | 25 | 1290 | 2500 | 1250 | 3500 | 2500 | 80.0 | 105.0 | 0.4 | 130 |
| 10D821K | 10D821KJ | 510 | 670 | 820 ((738 ~ 902) | 25 | 1355 | 2500 | 1250 | 3500 | 2500 | 85.0 | 110.0 | 0.4 | 120 |
| 10D911K | 10D911KJ | 550 | 745 | 910 ((819~1001) | 25 | 1500 | 2500 | 1250 | 3500 | 2500 | 93.0 | 130.0 | 0.4 | 110 |
| 10D102K | 10D102KJ | 625 | 825 | 1000 ((900~1100) | 25 | 1650 | 2500 | 1250 | 3500 | 2500 | 102.0 | 140.0 | 0.4 | 100 |
| 10D112K | 10D112KJ | 680 | 895 | 1100 ((990~1210) | 25 | 1814 | 2500 | 1250 | 3500 | 2500 | 115.0 | 155.0 | 0.4 | 90 |
Mô tả:
Các varistor dẫn đầu quang 10D cung cấp một giải pháp bảo vệ mạch lý tưởng cho các ứng dụng điện áp DC thấp hơn bằng cách cung cấp mức tăng cường cao hơn bao giờ hết trong các đĩa nhỏ như vậy.
Đánh giá dòng điện giật đỉnh tối đa có thể đạt đến 3,5KA (giật 8 / 20 μs) để bảo vệ chống lại các giật đỉnh cao, bao gồm nhiễu đập sét gián tiếp,hệ thống chuyển transients và transients nhanh bất thường từ nguồn điện.
Các thông số cơ bản của varistor chủ yếu bao gồm 12 mục sau::
1. Năng lượng varistor danh nghĩa (V): đề cập đến giá trị điện áp qua varistor khi một dòng xung có thời gian xác định (thường là 1mA và thời gian dưới 400mS) đi qua.
2Tỷ lệ điện áp: đề cập đến tỷ lệ của giá trị điện áp được tạo ra khi dòng điện của varistor là 1mA với giá trị điện áp được tạo ra khi dòng điện của varistor là 0,1mA.
3. Điện áp giới hạn tối đa (V): Giá trị đỉnh của điện áp ở cả hai đầu của varistor dưới dòng cao điểm xung Ip tối đa mà varistor có thể chịu được và hình dạng sóng được chỉ định.
4Tỷ lệ điện áp dư: Khi dòng chảy đi qua varistor là một giá trị nhất định, điện áp được tạo ra ở cả hai đầu của nó được gọi là điện áp dư của giá trị dòng này.Tỷ lệ điện áp còn lại là tỷ lệ của điện áp còn lại với điện áp danh nghĩa.
5Khả năng dòng chảy (kA): Khả năng dòng chảy, còn được gọi là tốc độ dòng chảy, đề cập đến giá trị dòng xung tối đa (đỉnh).
6Dòng chảy rò rỉ (mA): Dòng chảy rò rỉ, còn được gọi là dòng chờ, đề cập đến dòng chảy qua varistor dưới nhiệt độ và điện áp DC tối đa đã chỉ định.
7. hệ số nhiệt độ điện áp: đề cập đến tốc độ thay đổi điện áp danh nghĩa của varistor trong phạm vi nhiệt độ được chỉ định (nhiệt độ là 20 °C ~ 70 °C), tức là,khi dòng chảy thông qua varistor vẫn không đổi, 8. hệ số nhiệt độ hiện tại:đề cập đến sự thay đổi tương đối trong dòng chảy qua varistor khi nhiệt độ thay đổi 1 °C khi điện áp qua varistor vẫn không đổi.
8. hệ số điện áp phi tuyến tính: đề cập đến tỷ lệ của giá trị điện trở tĩnh với giá trị điện trở động của varistor dưới một điện áp bên ngoài nhất định.
9Kháng cách nhiệt: đề cập đến giá trị kháng cự giữa dây dẫn (pin) của varistor và bề mặt cách nhiệt của điện trở.
10. Capacity tĩnh (PF): đề cập đến khả năng vốn có của chính varistor.
11. Năng lượng: Năng lượng tối đa khi điện áp của varistor thay đổi ít hơn 10% sau khi hoạt động trong 1000 giờ ở nhiệt độ môi trường cụ thể 85 °C.
12. Điện xung tối đa (8/20us): Đánh vào varistor với một dòng xung cụ thể (8/20us hình sóng) một hoặc hai lần (với khoảng thời gian 5 phút mỗi lần),để sự thay đổi trong điện áp varistor vẫn còn trong phạm vi 10% của dòng điện vào tối đa.
Ứng dụng:
|
u Bảo vệ bán dẫn transistor, diode, IC, thyristor hoặc triac u Bảo vệ sóng trong thiết bị điện tử tiêu dùng u Bảo vệ sóng trong điện tử công nghiệp u Bảo vệ sóng trong các thiết bị gia dụng điện tử, khí và các thiết bị dầu mỏ u Thử nghiệm áp suất sóng và van điện từ |
| Vật liệu | Không có chất phóng xạ |
| Hoạt động Nhiệt độ | -40°C ~ +85°C |
| Nhiệt độ lưu trữ | -55°C ~ +125°C |
| Cơ thể | Bọc niken |
| Chống | Bọc bằng thiếc |
| Thiết bị không chì | Bọc niken |
| Số phần | Số lượng | Lựa chọn bao bì | Thông số kỹ thuật bao bì |
| 10DXXXXX | 500 | Túi nhựa | Bao bì hàng hóa |
