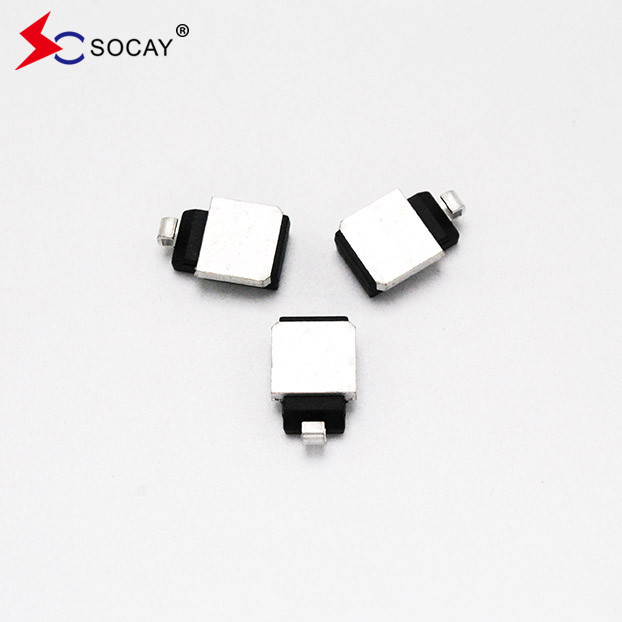

SOCAY Bi-Directional SM8S26CAG Transient Voltage Suppressors cho bảo vệ ô tô
DATASHEET:SM8SXXG Series_v2309.1.pdf
Mô tả:
Dòng SM8S được thiết kế đặc biệt để bảo vệ thiết bị điện tử nhạy cảm khỏi biến động điện áp do sét và các sự kiện điện áp tạm thời khác gây ra.
| Số phần | Đỉnh hoạt động Quay lại Điện áp VRWM (V) | Phân loại Điện áp VBR (V) | Điện thử Tôi...T (mA) | Độ rò rỉ ngược tối đa Tôi...R @VRWM (μA) | Tối đa Tôi...R@VRWMTJ=175°C (μA) | Tái ngược tối đaTăngHiện tại Tôi...PP(A)① | Điện áp khóa tối đa VC @Tôi...PP (V) | ||
| Đơn vị | Bi | Mtrong. | Mtrục. | ||||||
| SM8S26AG | SM8S26CAG | 26.0 | 28.9 | 31.9 | 5.0 | 10 | 150 | 157 | 42.1 |
| SM8S28AG | SM8S28CAG | 28.0 | 31.1 | 34.4 | 5.0 | 10 | 150 | 145 | 45.4 |
| SM8S30AG | SM8S30CAG | 30.0 | 33.3 | 36.8 | 5.0 | 10 | 150 | 136 | 48.4 |
| SM8S33AG | SM8S33CAG | 33.0 | 36.7 | 40.6 | 5.0 | 10 | 150 | 124 | 53.3 |
| SM8S36AG | SM8S36CAG | 36.0 | 40.0 | 44.2 | 5.0 | 10 | 150 | 114 | 58.1 |
| SM8S40AG | SM8S40CAG | 40.0 | 44.4 | 49.1 | 5.0 | 10 | 150 | 102 | 64.5 |
| SM8S43AG | SM8S43CAG | 43.0 | 47.8 | 52.8 | 5.0 | 10 | 150 | 95.1 | 69.4 |
| SM8S45AG | SM8S45CAG | 45.0 | 50.0 | 55.3 | 5.0 | 10 | 150 | 90.8 | 72.7 |
| SM8S48AG | SM8S48CAG | 48.0 | 53.3 | 58.9 | 5.0 | 10 | 150 | 85.3 | 77.4 |
| SM8S51AG | SM8S51CAG | 51.0 | 56.7 | 62.7 | 5.0 | 10 | 150 | 80.1 | 82.4 |
| SM8S54AG | SM8S54CAG | 54.0 | 60.0 | 66.3 | 5.0 | 10 | 150 | 75.8 | 87.1 |
| SM8S58AG | SM8S58CAG | 58.0 | 64.4 | 71.2 | 5.0 | 10 | 150 | 70.5 | 93.6 |
| SM8S60AG | SM8S60CAG | 60.0 | 66.7 | 73.7 | 5.0 | 10 | 150 | 68.2 | 96.8 |
| SM8S64AG | SM8S64CAG | 64.0 | 71.1 | 78.6 | 5.0 | 10 | 150 | 64.1 | 103.0 |
| SM8S70AG | SM8S70CAG | 70.0 | 77.8 | 86.0 | 5.0 | 10 | 150 | 58.4 | 113.0 |
| SM8S75AG | SM8S75CAG | 75.0 | 83.3 | 92.1 | 5.0 | 10 | 150 | 54.5 | 121.0 |
| SM8S78AG | SM8S78CAG | 78.0 | 86.7 | 95.8 | 5.0 | 10 | 150 | 52.4 | 126.0 |
| SM8S85AG | SM8S85CAG | 85.0 | 94.4 | 104.0 | 5.0 | 10 | 150 | 48.2 | 137.0 |
Ghi chú: | |||||||||
Đặc điểm:
Chip thủy tinh tối ưu hóa.
TJKhả năng = 175 °C phù hợp với độ tin cậy cao và yêu cầu ô tô.
Khả năng điện xung đỉnh 6600W với hình sóng 10/1000μs, tỷ lệ lặp lại (chu kỳ làm việc): 0,01%.
Phù hợp với ISO7637-2 5a/5b và ISO 16750 load dump test (đối với các điều kiện thử nghiệm khác nhau).
Đáp ứng AEC-Q101.
Điện rò rỉ thấp.
Giảm điện áp phía trước.
Khả năng kẹp tuyệt vời.
Thời gian phản ứng rất nhanh.
Phù hợp với RoHS.
Ứng dụng:
Bảo vệ ô tô.
