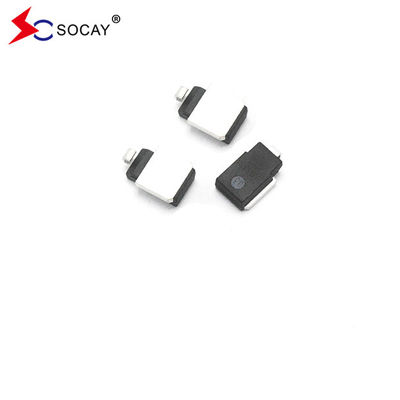

Máy giảm điện áp tạm thời SM8S26AG, phù hợp với RoHS
DATASHEET:SM8SXXG Series_v2309.1.pdf
Mô tả:
Dòng SM8S được thiết kế đặc biệt để bảo vệ thiết bị điện tử nhạy cảm khỏi biến động điện áp do sét và các sự kiện điện áp tạm thời khác gây ra.
| Số phần |
Đỉnh hoạt động Quay lại Điện áp VRWM (V) |
Phân loại Điện áp VBR (V) |
Điện thử Tôi...T (mA) |
Độ rò rỉ ngược tối đa Tôi...R @VRWM (μA) |
Tối đa Tôi...R@VRWMTJ=175°C (μA) |
Tái ngược tối đaTăngHiện tại Tôi...PP(A)① |
Điện áp khóa tối đa VC @Tôi...PP (V) |
||
| Đơn vị | Bi | Mtrong. | Mtrục. | ||||||
| SM8S26AG | SM8S26CAG | 26.0 | 28.9 | 31.9 | 5.0 | 10 | 150 | 157 | 42.1 |
|
Ghi chú: 1.Hình sóng dòng sóng được định nghĩa ở dạng sóng 10/1000μS. 2.Đối với tất cả các loại, tối đa VF= 1,8 V tại IF= 100 A đo trên 8,3 ms sóng sinus nửa đơn hoặc sóng vuông tương đương, chu kỳ làm việc = 4 xung mỗi phút tối đa. |
|||||||||
Đặc điểm:
Chip thủy tinh tối ưu hóa.
TJKhả năng = 175 °C phù hợp với độ tin cậy cao và yêu cầu ô tô.
Khả năng điện xung đỉnh 6600W với hình sóng 10/1000μs, tỷ lệ lặp lại (chu kỳ làm việc): 0,01%.
Phù hợp với ISO7637-2 5a/5b và ISO 16750 load dump test (đối với các điều kiện thử nghiệm khác nhau).
Đáp ứng AEC-Q101.
Điện rò rỉ thấp.
Giảm điện áp phía trước.
Khả năng kẹp tuyệt vời.
Thời gian phản ứng rất nhanh.
Phù hợp với RoHS.
Đặc điểm sản phẩm:
1. Độ tin cậy cao, phù hợp với tiêu chuẩn ô tô AEC-Q101 chứng nhận;
2. Phù hợp với ISO 7637-2-5a thử nghiệm đổ tải (xem mô hình và mức độ thử nghiệm chi tiết);
3. Chip thụ động bằng thủy tinh;
4. áp suất dư lượng thấp và lưu lượng rò rỉ thấp;
5. Thời gian phản ứng nhanh;
6. Các loại gói hoàn chỉnh và tương thích với hầu hết các thành phần bảo vệ trên thị trường;
Các lĩnh vực ứng dụng:
1Hệ thống giải trí xe
2Hệ thống định vị xe và ghi âm lái xe
3- Tránh radar.
4. Cung cấp điện cho xe
5. gối ghế ấm xe hơi
6Thiết bị chống trộm
7. đệm massage xe hơi
8. Máy chơi MP3 xe
9. Hệ thống điều khiển động cơ xe
Về TVS Diode
được gọi là TVS, là một thiết bị bảo vệ mạch hiệu quả cao dưới dạng một diode. Khi hai cực của TVS diode bị tác động bởi năng lượng cao chuyển tiếp ngược,nó có thể thay đổi trở ngại cao giữa hai cực thành trở ngại thấp với tốc độ 10-12 giây, hấp thụ sức mạnh giật lên đến một vài kilowatt, làm cho hai cực điện áp giữa chúng được kẹp ở một giá trị được xác định trước,bảo vệ hiệu quả các thành phần chính xác trong mạch điện tử khỏi thiệt hại do xung xung khác nhauCụ thể, nó có ba đặc điểm sau đây: 1. Thêm TVS diode tín hiệu và đường dây điện có thể ngăn chặn vi xử lý hoặc vi điều khiển từ đột biến,như hiệu ứng xả điện tĩnh, sóng điện biến đổi và chuyển đổi tiếng ồn nguồn điện. của sự cố. 2. hiệu ứng xả điện tĩnh có thể giải phóng xung hơn 10.000V và 60A và có thể kéo dài trong 10ms;trong khi các thiết bị TTL thông thường sẽ bị hỏng khi gặp xung 10V hơn 30ms. Việc sử dụng TVS diode có thể hấp thụ hiệu quả xung có thể gây ra thiệt hại thiết bị và loại bỏ nhiễu (Crosstalk) gây ra bởi chuyển đổi giữa các xe buýt.Đặt đèn TVS giữa các đường tín hiệu và mặt đất có thể ngăn chặn các xe buýt dữ liệu và điều khiển bị ảnh hưởng bởi tiếng ồn không cần thiết.
