Phù hợp với RoHS, máy nén điện áp tạm thời SM8S24AG
DATASHEET:SM8SXXG Series_v2309.1.pdf
Gần đây, SOCAY đã tung ra loạt sản phẩm TVS diode ô tô SM8S24AG, nhằm giải quyết vấn đề ức chế giật trong các thử nghiệm đổ tải gặp phải trong ô tô.Các SM8S24A Gproduct có thời gian phản ứng cực kỳ nhanh (tầng dưới nanosecond) và hấp thụ sóng rất caoĐặc biệt được sử dụng để bảo vệ thiết bị điện tử nhạy cảm trong các ứng dụng mạch điện tử ô tô khỏi điện áp thoáng qua do các sự kiện điện áp thoáng qua.Sản phẩm phù hợp vớiTiêu chuẩn chứng nhận AEC-Q101.
Mô tả:
Dòng SM8S được thiết kế đặc biệt để bảo vệ thiết bị điện tử nhạy cảm khỏi biến động điện áp do sét và các sự kiện điện áp tạm thời khác gây ra.
| Số phần |
Đỉnh hoạt động Quay lại Điện áp VRWM (V) |
Phân loại Điện áp VBR (V) |
Điện thử Tôi...T (mA) |
Độ rò rỉ ngược tối đa Tôi...R @VRWM (μA) |
Tối đa Tôi...R@VRWMTJ=175°C (μA) |
Tái ngược tối đaTăngHiện tại Tôi...PP(A)① |
Điện áp khóa tối đa VC @Tôi...PP (V) |
||
| Đơn vị | Bi | Mtrong. | Mtrục. | ||||||
| SM8S24AG | SM8S24CAG | 24.0 | 26.7 | 29.5 | 5.0 | 10 | 150 | 170 | 38.9 |
|
Ghi chú: 1.Hình sóng dòng sóng được định nghĩa ở dạng sóng 10/1000μS. 2.Đối với tất cả các loại, tối đa VF= 1,8 V tại IF= 100 A đo trên 8,3 ms sóng sinus nửa đơn hoặc sóng vuông tương đương, chu kỳ làm việc = 4 xung mỗi phút tối đa. |
|||||||||
Đặc điểm

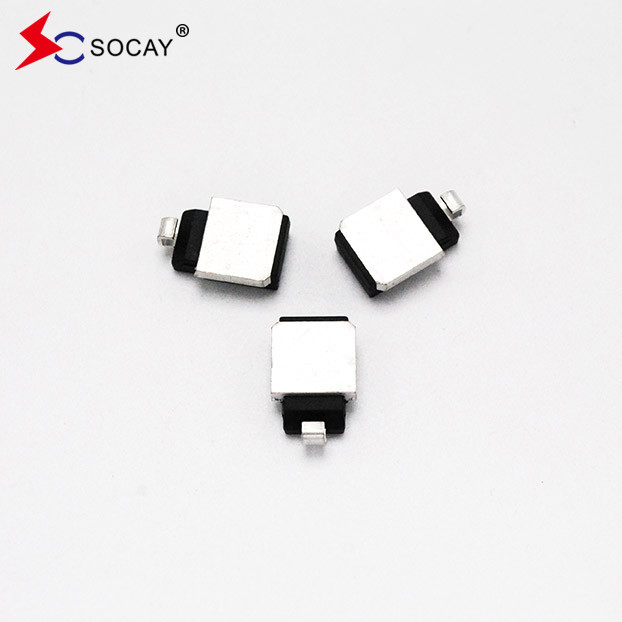

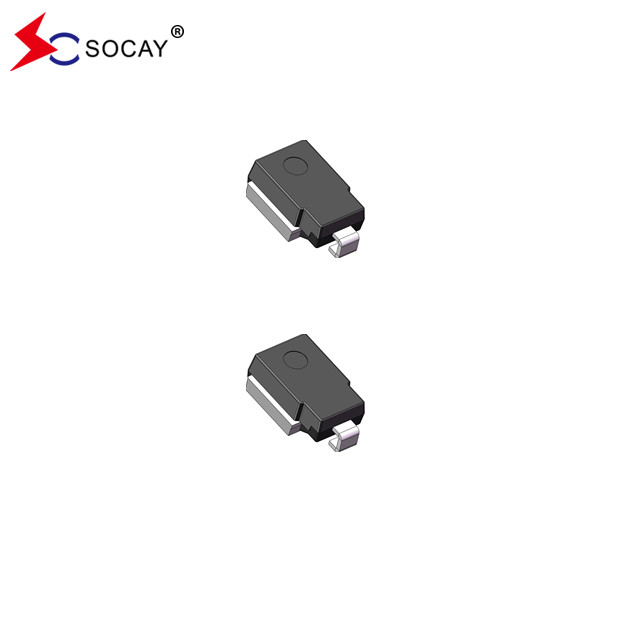

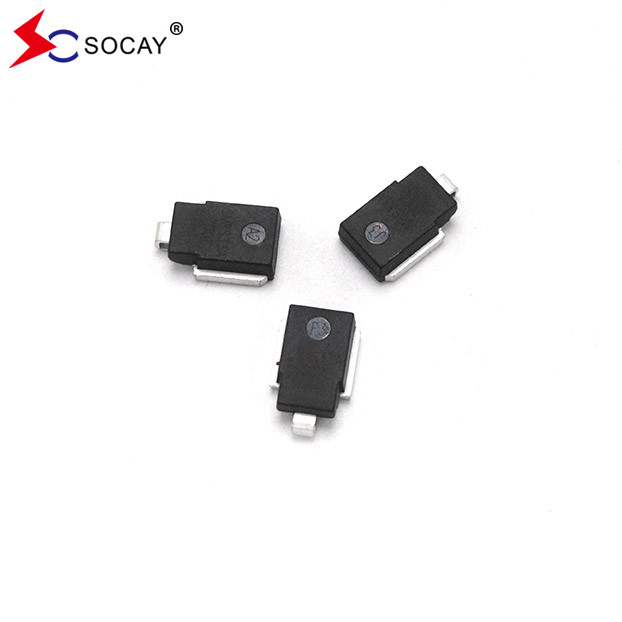

> Sử dụng bộ đệm bề mặt tiêu chuẩn DO-218AB
> Sức mạnh xung đỉnh ở dạng sóng 10 × 1000μs là 6600W, tần số lặp lại (chu kỳ làm việc): 0,01%
> Thời gian phản ứng nhanh: thường dưới 1,0ps từ 0 volt đến tối thiểu VBR
> Khả năng kẹp tuyệt vời
Dòng chảy rò rỉ nhỏ
> Đáp ứng tiêu chuẩn chứng nhận AEC-Q101
> Không chứa halogen và tuân thủ các tiêu chuẩn thử nghiệm RoHS và Reach
Ứng dụng
> Giao diện I/O
Nguồn cung cấp điện AC/DC
> Dòng truyền tín hiệu tần số thấp (RS232, RS485, vv)
