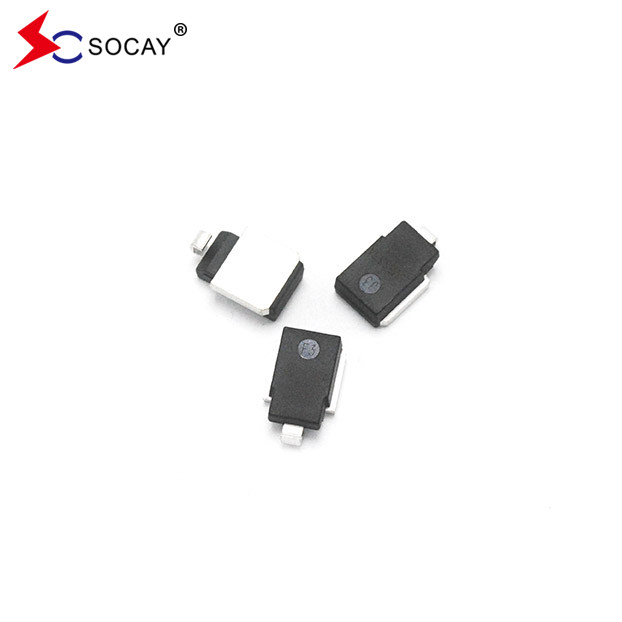

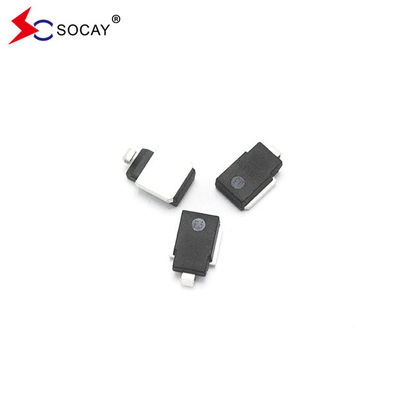

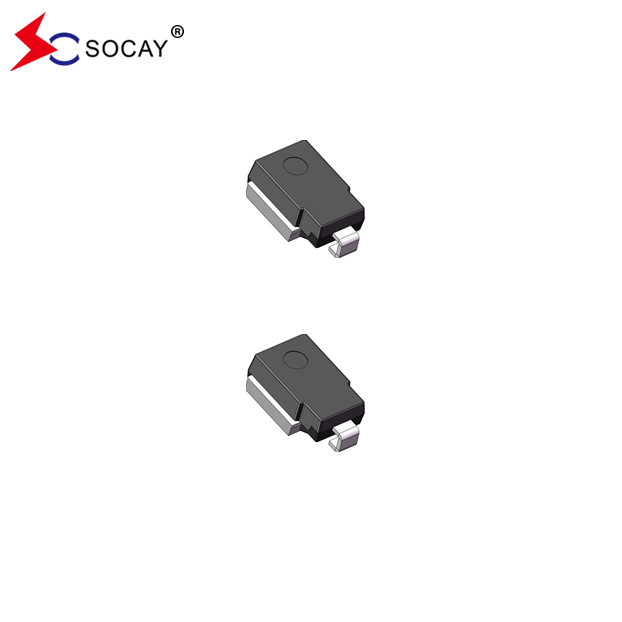

22V Automotive Protection TVS SM8S22AG, đáp ứng ISO7637-2 5a/5b và ISO 16750 Load Dump Test
DATASHEET:SM8SXXG Series_v2309.1.pdf
Đặc điểm:
Chip thủy tinh tối ưu hóa.
TJKhả năng = 175 °C phù hợp với độ tin cậy cao và yêu cầu ô tô.
Khả năng điện xung đỉnh 6600W với hình sóng 10/1000μs, tỷ lệ lặp lại (chu kỳ làm việc): 0,01%.
Phù hợp với ISO7637-2 5a/5b và ISO 16750 load dump test (đối với các điều kiện thử nghiệm khác nhau).
Đáp ứng AEC-Q101.
Điện rò rỉ thấp.
Giảm điện áp phía trước.
Khả năng kẹp tuyệt vời.
Thời gian phản ứng rất nhanh.
Phù hợp với RoHS.
Mô tả:
Dòng SM8S được thiết kế đặc biệt để bảo vệ thiết bị điện tử nhạy cảm khỏi biến động điện áp do sét và các sự kiện điện áp tạm thời khác gây ra.
| Số phần |
Đỉnh hoạt động Quay lại Điện áp VRWM (V) |
Phân loại Điện áp VBR (V) |
Điện thử Tôi...T (mA) |
Độ rò rỉ ngược tối đa Tôi...R @VRWM (μA) |
Tối đa Tôi...R@VRWMTJ=175°C (μA) |
Tái ngược tối đaTăngHiện tại Tôi...PP(A)① |
Điện áp khóa tối đa VC @Tôi...PP (V) |
||
| Đơn vị | Bi | Mtrong. | Mtrục. | ||||||
| SM8S22AG | SM8S22CAG | 22.0 | 24.4 | 26.9 | 5.0 | 10 | 150 | 186 | 35.5 |
| SM8S24AG | SM8S24CAG | 24.0 | 26.7 | 29.5 | 5.0 | 10 | 150 | 170 | 38.9 |
| SM8S26AG | SM8S26CAG | 26.0 | 28.9 | 31.9 | 5.0 | 10 | 150 | 157 | 42.1 |
| SM8S28AG | SM8S28CAG | 28.0 | 31.1 | 34.4 | 5.0 | 10 | 150 | 145 | 45.4 |
| SM8S30AG | SM8S30CAG | 30.0 | 33.3 | 36.8 | 5.0 | 10 | 150 | 136 | 48.4 |
| SM8S33AG | SM8S33CAG | 33.0 | 36.7 | 40.6 | 5.0 | 10 | 150 | 124 | 53.3 |
| SM8S36AG | SM8S36CAG | 36.0 | 40.0 | 44.2 | 5.0 | 10 | 150 | 114 | 58.1 |
| SM8S40AG | SM8S40CAG | 40.0 | 44.4 | 49.1 | 5.0 | 10 | 150 | 102 | 64.5 |
| SM8S43AG | SM8S43CAG | 43.0 | 47.8 | 52.8 | 5.0 | 10 | 150 | 95.1 | 69.4 |
| SM8S45AG | SM8S45CAG | 45.0 | 50.0 | 55.3 | 5.0 | 10 | 150 | 90.8 | 72.7 |
| SM8S48AG | SM8S48CAG | 48.0 | 53.3 | 58.9 | 5.0 | 10 | 150 | 85.3 | 77.4 |
| SM8S51AG | SM8S51CAG | 51.0 | 56.7 | 62.7 | 5.0 | 10 | 150 | 80.1 | 82.4 |
| SM8S54AG | SM8S54CAG | 54.0 | 60.0 | 66.3 | 5.0 | 10 | 150 | 75.8 | 87.1 |
| SM8S58AG | SM8S58CAG | 58.0 | 64.4 | 71.2 | 5.0 | 10 | 150 | 70.5 | 93.6 |
| SM8S60AG | SM8S60CAG | 60.0 | 66.7 | 73.7 | 5.0 | 10 | 150 | 68.2 | 96.8 |
| SM8S64AG | SM8S64CAG | 64.0 | 71.1 | 78.6 | 5.0 | 10 | 150 | 64.1 | 103.0 |
| SM8S70AG | SM8S70CAG | 70.0 | 77.8 | 86.0 | 5.0 | 10 | 150 | 58.4 | 113.0 |
| SM8S75AG | SM8S75CAG | 75.0 | 83.3 | 92.1 | 5.0 | 10 | 150 | 54.5 | 121.0 |
| SM8S78AG | SM8S78CAG | 78.0 | 86.7 | 95.8 | 5.0 | 10 | 150 | 52.4 | 126.0 |
| SM8S85AG | SM8S85CAG | 85.0 | 94.4 | 104.0 | 5.0 | 10 | 150 | 48.2 | 137.0 |
|
Ghi chú: 1.Hình sóng dòng sóng được định nghĩa ở dạng sóng 10/1000μS. 2.Đối với tất cả các loại, tối đa VF= 1,8 V tại IF= 100 A đo trên 8,3 ms sóng sinus nửa đơn hoặc sóng vuông tương đương, chu kỳ làm việc = 4 xung mỗi phút tối đa. |
|||||||||
Ứng dụng:
Bảo vệ ô tô.
Tổng quan về bảo vệ mạch
Các hiện tượng điện độc hại như điện áp thoáng qua hoặc xả điện tĩnh (ESD) thường xảy ra trong mạch.Thiết bị TVS có thể được sử dụng trong mạch để bảo vệ điện áp quá cao và điện tĩnhDiode ức chế tạm thời (TVS), còn được gọi là diode kẹp, là một thiết bị bảo vệ mạch hiệu quả cao thường được sử dụng quốc tế.Nó có thể ngay lập tức hấp thụ sức mạnh giật lên đến vài kilowatt và chịu được xung lớn năng lượng caoNói chung, ống TVS được kết nối song song trong mạch.nó có thể đáp ứng trong mức ms và nhanh chóng chuyển đổi trạng thái kháng cao thành trạng thái kháng thấp, do đó cho phép lớn dòng chảy đi qua và điện áp được kẹp ở một mức độ được xác định trước,do đó đạt được mục đích bảo vệ các mạch điện tử của các sản phẩm điện ô tôThị trường điện tử ô tô chắc chắn sẽ trở thành sân khấu lớn nhất trong ngành bán dẫn, và khu vực châu Á - Thái Bình Dương, đặc biệt là thị trường Trung Quốc có tiềm năng tăng trưởng không giới hạn.Các thiết bị bảo vệ được sử dụng trong các mạch điện tử ô tô cũng đang gia tăng với sự phát triển của điện tử ô tô.,có xu hướng được tích hợp chặt chẽ và thiết kế tần số cao,Điều này đã khiến các nhà sản xuất đưa ra nhiều yêu cầu hiệu suất hơn cho các giải pháp bảo vệ mạch như bảo vệ quá điện áp / quá điện và ngăn chặn quá cao. các yêu cầu ngày càng nghiêm ngặt
Các biện pháp phòng ngừa cho việc lựa chọn các diode ức chế chuyển tiếp TVS ô tô trong các ứng dụng mạch
Trong hệ thống tiêu chuẩn miễn dịch điện tử và điện ô tô, ISO10605 và ISO7637-2 là hai tiêu chuẩn quan trọng nhất.Bài viết này sẽ giới thiệu các thông số cần được xem xét khi lựa chọn một TVS diode phù hợp cho điện tử ô tô khi đáp ứng hai tiêu chuẩn thử nghiệm ô tô này:
1. Vnom là điện áp hoạt động bình thường của mạch
2. Vmax là điện áp chịu đựng tối đa của mạch
3. Nếu hình dạng sóng sóng là kiểu nhân/năng lượng, có nhiều chỉ số liên quan.
1) So với điện áp giật cao nhất
2) Tp thời gian và mức độ dốc
3) Rs mô phỏng kháng cự bên trong của máy phát sóng
4) Số chu kỳ hình sóng (1/f)
4. Nếu sóng là một dạng sóng DC, bạn cần phải chú ý
1) Vdc DC điện áp giật
2) Tp thời gian tăng áp
3) Rs mô phỏng kháng cự bên trong của máy phát sóng
5Hãy xem xét nhiệt độ xung quanh.
6Xem xét kích thước gói của thiết bị bảo vệ được chọn.
7Nếu mạch được bảo vệ là mạch tín hiệu kỹ thuật số, các điểm sau đây nên được xem xét:
1) Tần số điện áp tín hiệu
2) Thời gian tăng và giảm của hình dạng sóng tín hiệu sóng
3) Kích thước điện dung tối đa được phép bởi mạch.
