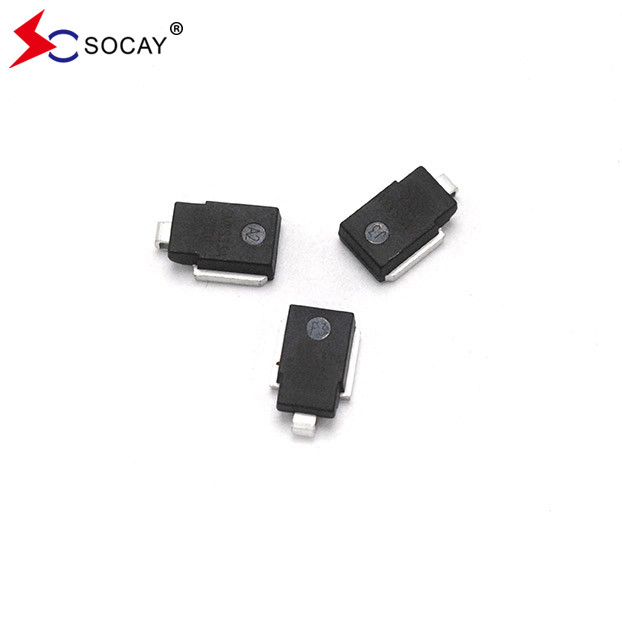

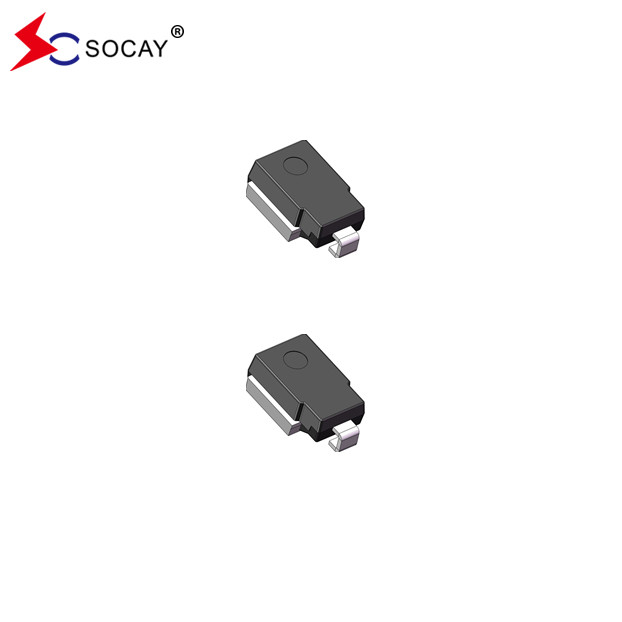

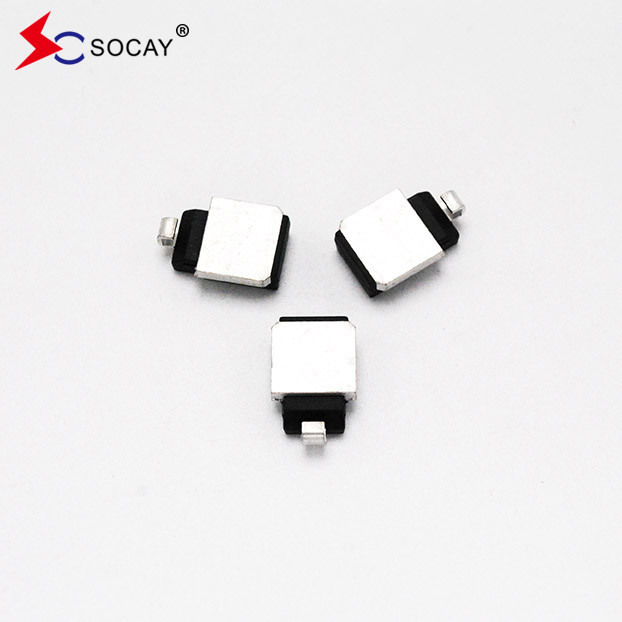

Các thành phần bảo vệ mạch phù hợp với RoHS SM8S20CAG Đèn bề mặt TVS SMD
DATASHEET:SM8SXXG Series_v2309.1.pdf
Mô tả:
Dòng SM8S được thiết kế đặc biệt để bảo vệ thiết bị điện tử nhạy cảm khỏi biến động điện áp do sét và các sự kiện điện áp tạm thời khác gây ra.
| Số phần |
Đỉnh hoạt động Quay lại Điện áp VRWM (V) |
Phân loại Điện áp VBR (V) |
Điện thử Tôi...T (mA) |
Độ rò rỉ ngược tối đa Tôi...R @VRWM (μA) |
Tối đa Tôi...R@VRWMTJ=175°C (μA) |
Tái ngược tối đaTăngHiện tại Tôi...PP(A)① |
Điện áp khóa tối đa VC @Tôi...PP (V) |
||
| Đơn vị | Bi | Mtrong. | Mtrục. | ||||||
| SM8S20AG | SM8S20CAG | 20.0 | 22.2 | 24.5 | 5.0 | 10 | 150 | 204 | 32.4 |
|
Ghi chú: 1.Hình sóng dòng sóng được định nghĩa ở dạng sóng 10/1000μS. 2.Đối với tất cả các loại, tối đa VF= 1,8 V tại IF= 100 A đo trên 8,3 ms sóng sinus nửa đơn hoặc sóng vuông tương đương, chu kỳ làm việc = 4 xung mỗi phút tối đa. |
|||||||||
Đặc điểm:
Các thông số điện của sản phẩm:
1. Lượng: 6600W
2. Điện áp hoạt động: 10.0-43.0V
3. Hiện tại: 388-95.1A
4. Cung cấp một chiều / hai chiều cực
5. giảm điện áp phía trước thấp và dòng chảy rò rỉ thấp
6Khả năng tăng cao.
7Thiết kế tối ưu hóa thụ động ngã ba ngã ba công nghệ chỉnh sửa anisotropic
8. TJ = 175 °C, phù hợp với độ tin cậy cao và yêu cầu ô tô
9. Phù hợp với các thông số kỹ thuật tăng áp ISO7637-2 (sự thay đổi điều kiện thử nghiệm)
10. Phù hợp với MSL cấp 1, theo J-STD-020, giá trị đỉnh LF tối đa là 245 °C
11. Phù hợp với các yêu cầu AEC-Q101
Ứng dụng:
Bảo vệ ô tô.
Ứng dụng điển hình của các diode TVS loại ô tô SM8S:
1. Thêm TVS diode để tín hiệu và đường dây điện có thể ngăn chặn vi xử lý hoặc vi điều khiển từ trục trặc do đột biến, chẳng hạn như hiệu ứng xả điện tĩnh,Các dòng điện biến đổi và tiếng ồn nguồn điện chuyển đổi.
2Hiệu ứng xả điện tĩnh có thể giải phóng xung hơn 10.000V và 60A, và có thể kéo dài trong 10ms; trong khi các thiết bị TTL thông thường sẽ bị hỏng khi gặp xung 10V hơn 30ms.TVS diode có thể hấp thụ hiệu quả xung có thể gây ra thiệt hại thiết bị và loại bỏ nhiễu gây ra bởi chuyển đổi giữa các xe buýt.
3Đặt ống TVS giữa đường tín hiệu và mặt đất có thể ngăn chặn bus dữ liệu và điều khiển bị ảnh hưởng bởi tiếng ồn không cần thiết.
