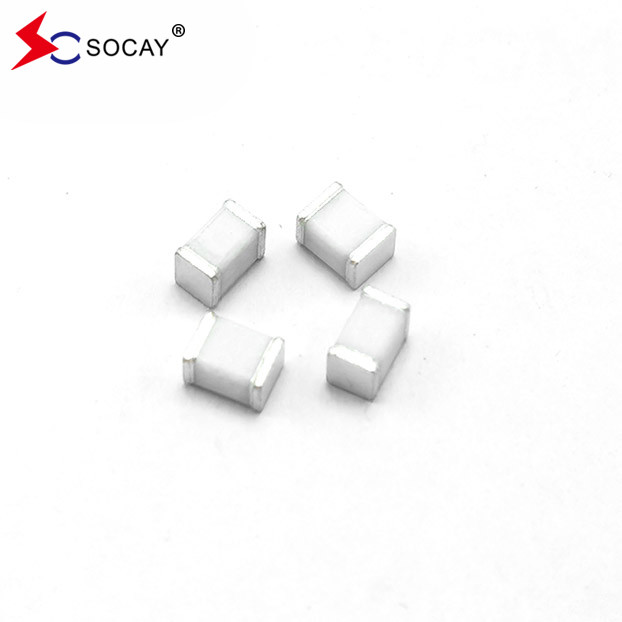

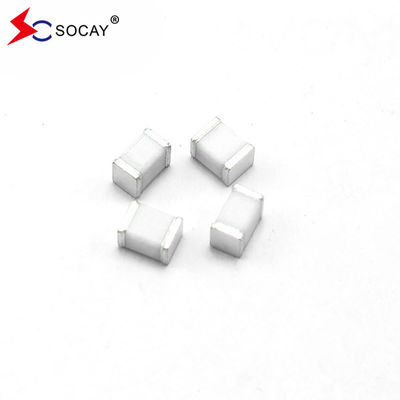

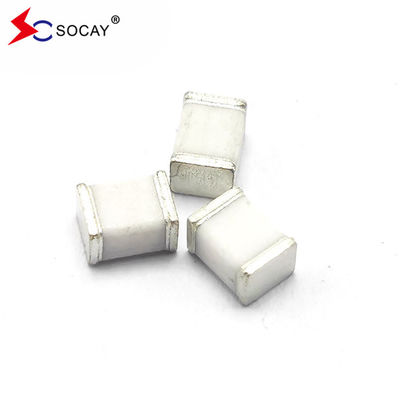

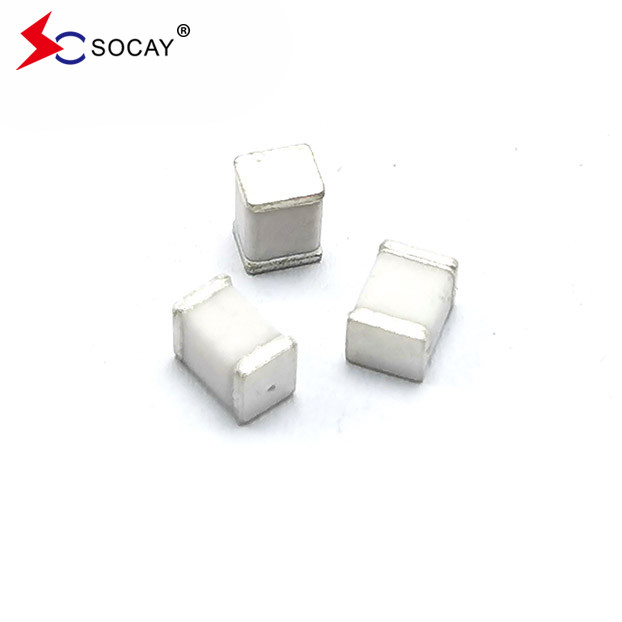

ống xả khí 2 điện cực (GDT) SC1812-90CSMD, thiết bị gắn bề mặt, UL được công nhận
DATASHEET:SC1812_v2106.1.pdf
| Số phần | DC Spark-over Voltage | Tăng áp kích động tối đa | Kháng cách nhiệt tối thiểu | Capacity tối đa | Điện áp cung | Đặt tên Dòng điện xả xung | |
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A | @8/20μs ± 5 lần | ||
| SC1812-75CSMD | 75V±30% | < 600V | < 700V | 1 GΩ (ở 50V DC) | < 1,0pF | ~15V | 2 KA |
| SC1812-90CSMD | 90V±20% | < 600V | < 700V | 1 GΩ (ở 50V DC) | < 1,0pF | ~15V | 2 KA |
| SC1812-150CSMD | 150V±20% | < 600V | < 700V | 1 GΩ (ở 50V DC) | < 1,0pF | ~15V | 2 KA |
| SC1812-200CSMD | 200V±20% | < 600V | < 750V | 1 GΩ (ở 100V DC) | < 1,0pF | ~15V | 2 KA |
| SC1812-230CSMD | 230V±20% | < 600V | < 750V | 1 GΩ (ở 100V DC) | < 1,0pF | ~15V | 2 KA |
| SC1812-300CSMD | 300V±20% | < 800V | < 900V | 1 GΩ (ở 100V DC) | < 1,0pF | ~15V | 2 KA |
| SC1812-350CSMD | 350V±20% | < 800V | < 900V | 1 GΩ (ở 100V DC) | < 1,0pF | ~15V | 2 KA |
| SC1812-400CSMD | 400V±20% | < 900V | < 1000V | 1 GΩ (ở 100V DC) | < 1,0pF | ~15V | 2 KA |
| SC1812-420CSMD | 420V±20% | < 900V | < 1000V | 1 GΩ (ở 100V DC) | < 1,0pF | ~15V | 2 KA |
| SC1812-470CSMD | 470V±20% | < 900V | < 1000V | 1 GΩ (ở 100V DC) | < 1,0pF | ~15V | 2 KA |
| SC1812-600CSMD | 600V±20% | < 1100V | < 1200V | 1 GΩ (ở 100V DC) | < 1,0pF | ~15V | 2 KA |
Ghi chú:
| |||||||
Mô tả:
Các ống xả khí (GDT) là các thành phần cổ điển để bảo vệ các thiết bị viễn thông.Điều quan trọng là các hệ thống thông tin và viễn thông - với các mạch điện tử cao cấp nhưng nhạy cảm - được bảo vệ bằng các thiết bị ngăn chặn..
Dòng 1812 GDT cung cấp mức tăng cường cao trong một gói thu nhỏ. Nó được thiết kế để gắn bề mặt trên PCB có kích thước nhỏ 4,5x3,2x2,7mm.Mức mất tích chèn thấp là hoàn hảo cho các ứng dụng thiết bị băng thông rộngCapacity không thay đổi với điện áp, và sẽ không gây ra các vấn đề hoạt động với ADSL2 +, nơi thay đổi capacitances trên Tip và Ring là không mong muốn.Những thiết bị này cực kỳ mạnh mẽ và có thể chuyển hướng một xung 500A trong một gói nhỏ 1812 mà không bị phá hủy.
Đặc điểm:
Ứng dụng:
