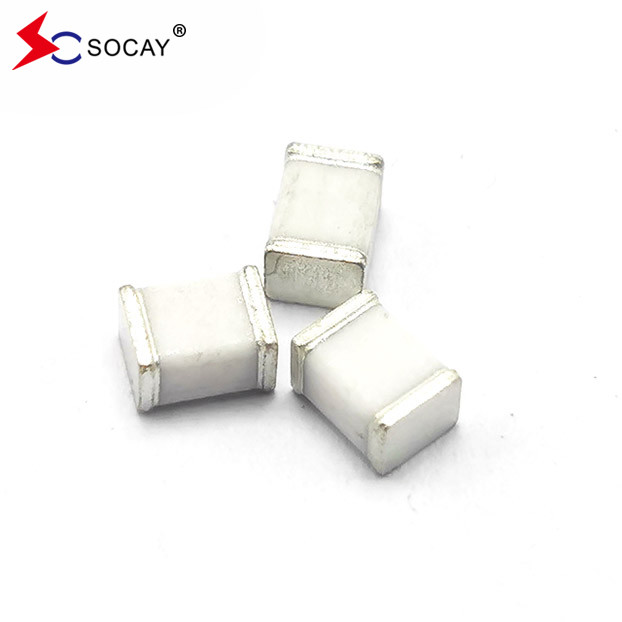

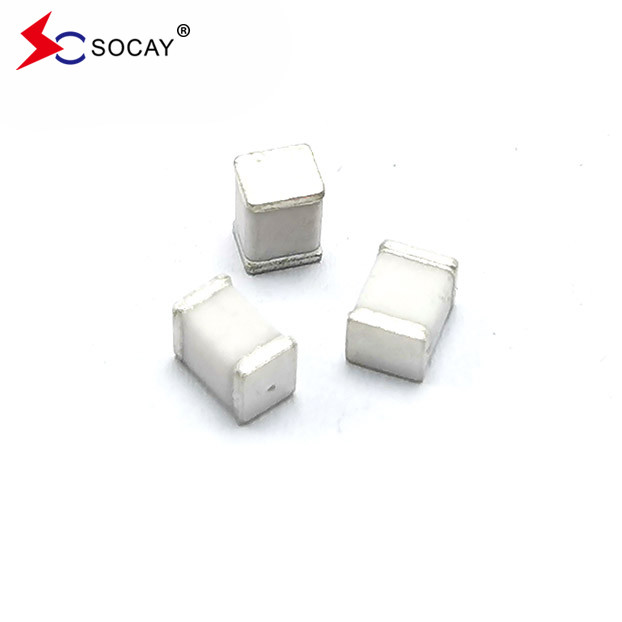

2KA ống xả khí có khả năng tăng áp (GDT) SC1812-350CSMD, đường vạch vuông
DATASHEET:SC1812_v2106.1.pdf
| Số phần | DC Spark-over Voltage | Tăng áp kích động tối đa | Kháng cách nhiệt tối thiểu | Capacity tối đa | Điện áp cung |
Đặt tên Dòng điện xả xung |
|
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 lần |
||
| SC1812-75CSMD | 75V±30% | < 600V | < 700V | 1 GΩ (ở 50V DC) | < 1,0pF | ~15V | 2 KA |
| SC1812-90CSMD | 90V±20% | < 600V | < 700V | 1 GΩ (ở 50V DC) | < 1,0pF | ~15V | 2 KA |
| SC1812-150CSMD | 150V±20% | < 600V | < 700V | 1 GΩ (ở 50V DC) | < 1,0pF | ~15V | 2 KA |
| SC1812-200CSMD | 200V±20% | < 600V | < 750V | 1 GΩ (ở 100V DC) | < 1,0pF | ~15V | 2 KA |
| SC1812-230CSMD | 230V±20% | < 600V | < 750V | 1 GΩ (ở 100V DC) | < 1,0pF | ~15V | 2 KA |
| SC1812-300CSMD | 300V±20% | < 800V | < 900V | 1 GΩ (ở 100V DC) | < 1,0pF | ~15V | 2 KA |
| SC1812-350CSMD | 350V±20% | < 800V | < 900V | 1 GΩ (ở 100V DC) | < 1,0pF | ~15V | 2 KA |
|
Ghi chú:
|
|||||||
Mô tả:
ống xả khí là một trong những thiết bị bảo vệ sét được sử dụng rộng rãi nhất, cho dù đó là AC, bảo vệ sét nguồn điện hiện tại hoặc bảo vệ sét tín hiệu khác nhau,đóng một vai trò bảo vệ rất tốtCác đặc điểm chính của nó là: lưu lượng lớn, công suất điện cực nhỏ, kháng cách điện cao, phạm vi điện áp phá vỡ tùy chọn, nhưng tốc độ phản ứng chậm (năng lượng dư lượng cao).
Ứng dụng:
