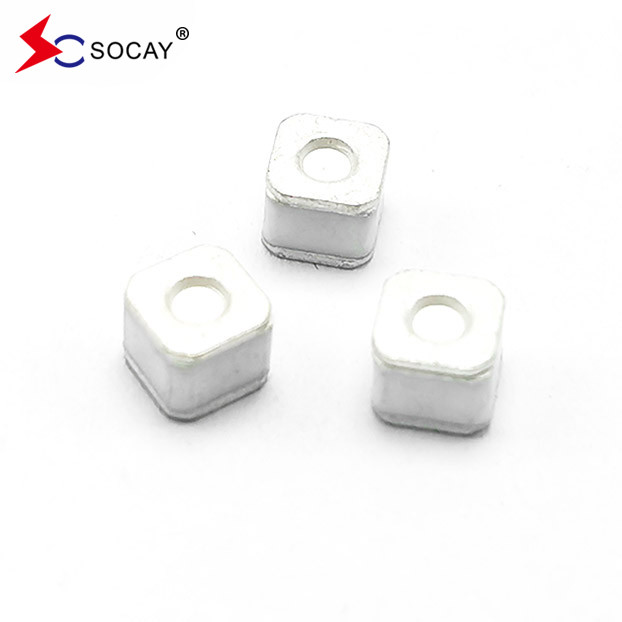

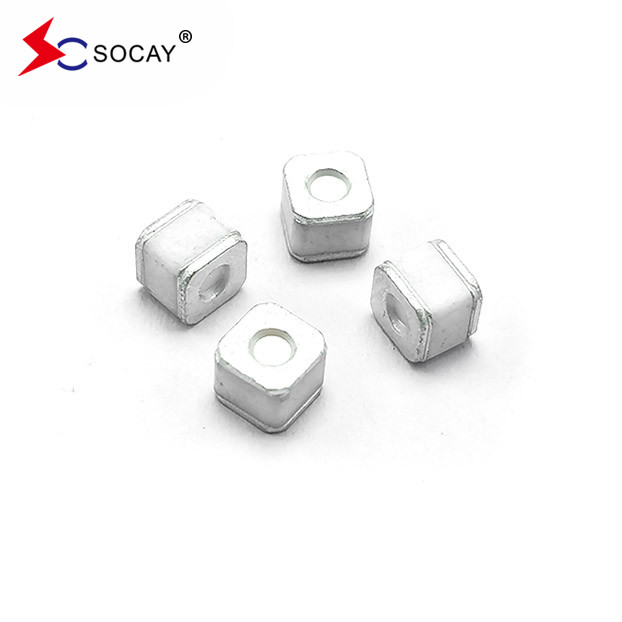

SOCAY GDT ống xả khí SC2E5-600LSMD, phản ứng tuyệt vời với các biến thể tăng nhanh
DATASHEET:SC2E5-SMD_v2110.1.pdf
| Số phần |
DC Điện áp bắt đầu |
Tối đa Động lực Bắt lửa Điện áp |
Kháng cách nhiệt tối thiểu | Capacity tối đa | Điện áp cung | Tuổi thọ | ||||
|
Đặt tên Dòng điện xả xung |
Dòng điện xả xung tối đa | Đặt tênADòng điện xả tiếp |
Động lực Cuộc sống |
|||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 lần |
@8/20μs 1 lần |
@50Hz 1Thư ký 10thời gian |
@10/1000μs 300 lần |
||
| SC2E5-75LSMD | 75V±20% | < 500V | < 650V | 1 GΩ (ở 50V DC) | < 1,0pF | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-90LSMD | 90V±20% | < 500V | < 650V | 1 GΩ (ở 50V DC) | < 1,0pF | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-150LSMD | 150V±20% | < 500V | < 650V | 1 GΩ (ở 50V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-200LSMD | 200V±20% | < 500V | < 650V | 1 GΩ (ở 100V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-230LSMD | 230V±20% | < 600V | < 700V | 1 GΩ (ở 100V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-300LSMD | 300V±20% | < 700V | < 800V | 1 GΩ (ở 100V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-350LSMD | 350V±20% | < 700V | < 800V | 1 GΩ (ở 100V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-420LSMD | 420V±20% | < 800V | < 950V | 1 GΩ (ở 100V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-470LSMD | 470V±20% | < 900V | < 1000V | 1 GΩ (ở 100V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-600LSMD | 600V±20% | < 1100V | < 1200V | 1 GΩ (ở 100V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-800LSMD | 800V±20% | < 1200V | < 1400V | 1 GΩ (ở 100V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
Ghi chú:
|
||||||||||
Đặc điểm:
Khả năng tăng áp 5KA được thử nghiệm với xung 8/20μs như được xác định bởi IEC 61000-4-5
