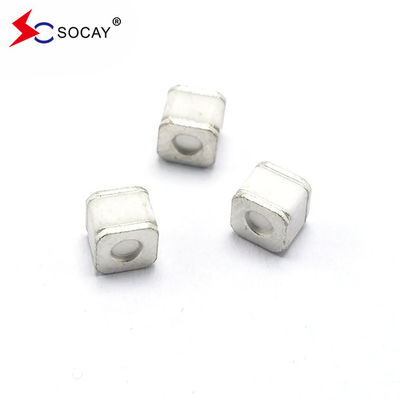

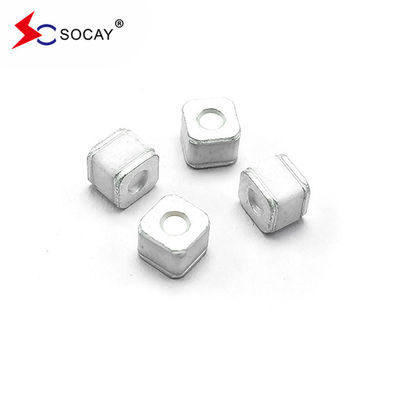

Các thiết bị ngăn ống xả khí 800V SC2E5-800LSMD, 5KA Capacity Surge Tested with 8/20μs Pulse
DATASHEET:SC2E5-SMD_v2110.1.pdf
| Số phần |
DC Điện áp bắt đầu |
Tối đa Động lực Bắt lửa Điện áp |
Kháng cách nhiệt tối thiểu | Capacity tối đa | Điện áp cung | Tuổi thọ | ||||
|
Đặt tên Dòng điện xả xung |
Dòng điện xả xung tối đa | Đặt tênADòng điện xả tiếp |
Động lực Cuộc sống |
|||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 lần |
@8/20μs 1 lần |
@50Hz 1Thư ký 10thời gian |
@10/1000μs 300 lần |
||
| SC2E5-75LSMD | 75V±20% | < 500V | < 650V | 1 GΩ (ở 50V DC) | < 1,0pF | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-90LSMD | 90V±20% | < 500V | < 650V | 1 GΩ (ở 50V DC) | < 1,0pF | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-150LSMD | 150V±20% | < 500V | < 650V | 1 GΩ (ở 50V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-200LSMD | 200V±20% | < 500V | < 650V | 1 GΩ (ở 100V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-230LSMD | 230V±20% | < 600V | < 700V | 1 GΩ (ở 100V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-300LSMD | 300V±20% | < 700V | < 800V | 1 GΩ (ở 100V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-350LSMD | 350V±20% | < 700V | < 800V | 1 GΩ (ở 100V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-420LSMD | 420V±20% | < 800V | < 950V | 1 GΩ (ở 100V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-470LSMD | 470V±20% | < 900V | < 1000V | 1 GΩ (ở 100V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-600LSMD | 600V±20% | < 1100V | < 1200V | 1 GΩ (ở 100V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-800LSMD | 800V±20% | < 1200V | < 1400V | 1 GΩ (ở 100V DC) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
Ghi chú:
|
||||||||||
Mô tả:
Các ống xả khí (GDT) là các thành phần cổ điển để bảo vệ các thiết bị viễn thông.Điều quan trọng là các hệ thống thông tin và viễn thông - với các mạch điện tử cao cấp nhưng nhạy cảm - được bảo vệ bằng các thiết bị ngăn chặn.Do đó, chúng được lắp đặt tại đầu vào của hệ thống cung cấp điện cùng với các varistor và tại các điểm kết nối với đường dây viễn thông.Chúng đã trở nên không thể thiếu để bảo vệ các trạm cơ sở trong hệ thống điện thoại di động cũng như các mạng truyền hình cáp rộng (CATV) với các bộ lặp và hệ thống phân phối của chúng.
Đặc điểm:
Khả năng tăng áp 5KA được thử nghiệm với xung 8/20μs như được xác định bởi IEC 61000-4-5
Các thành phần bảo vệ này cũng rất cần thiết trong các lĩnh vực khác. Trong hệ thống truyền tải điện AC, chúng thường được sử dụng với các varistor giới hạn dòng chảy,Trong cơ sở khách hàng thiết bị như modem DSL, Đường dẫn WLAN, TV và modem cáp Trong thiết bị điều hòa không khí, khái niệm hộp đen tích hợp cung cấp bảo vệ theo cấp bằng cách kết hợp các arrester với varistors, PTC, diode và inductor.
