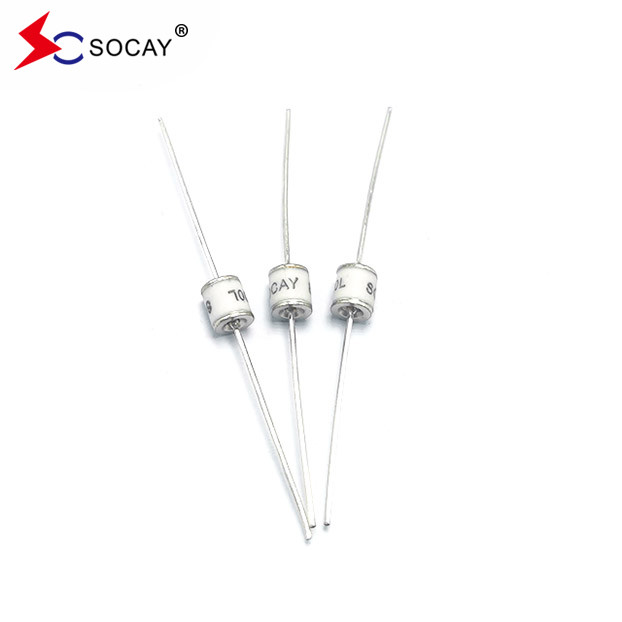

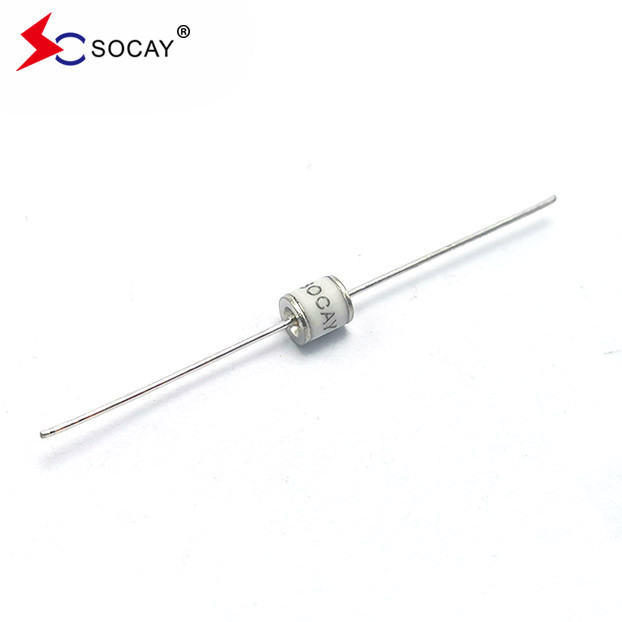

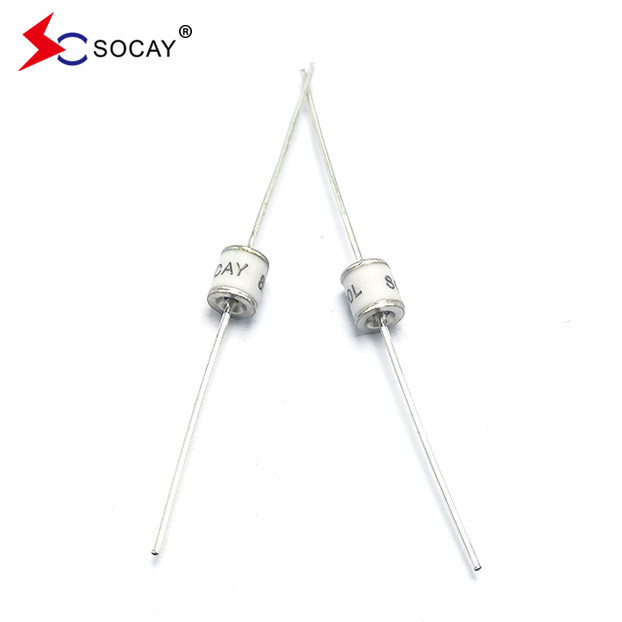

ống xả khí 2 điện cực (GDT) SC2E5-90LL, thiết bị dẫn chì trục 90V
DATASHEET:SC2E5_v91.1.pdf
Phân loại GDT
Bề mặt gắn (kích thước gói):1206,1210,1812
DIP:2-electrode,3-electrode
DC Voltage:75V~800V
Điện áp đồng chiều cao: 1000V ~ 6000V
Hiện tại:0.5KA~20KA
Thời gian phản ứng ≤100NS, với các thành phần SWITH
|
Phần Số |
Đánh dấu | DC Spark-over Voltage |
Tối đa Động lực điện áp bùng nổ |
Kháng cách nhiệt tối thiểu | Capacity tối đa | Điện áp cung | Tuổi thọ | ||||
|
Đặt tên Dòng điện xả xung |
Dòng điện xả xung tối đa | Đặt tênADòng điện xả tiếp |
Động lực Cuộc sống |
||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 lần |
@8/20μs 1 lần |
@50Hz 1Thư ký 10thời gian |
@10/1000μs 300 lần |
|||
|
SC2E5-75LL SC2E5-75L |
SOCAY75L | 75V±20% | < 500V | < 600V | 1 GΩ (ở 25V) | < 1,0pF | ~15V | 5KA | 10KA | 5A | 100A |
|
SC2E5-90LL SC2E5-90L |
SOCAY90L | 90V±20% | < 500V | < 600V | 1 GΩ (ở 50V) | < 1,0pF | ~15V | 5KA | 10KA | 5A | 100A |
|
SC2E5-150LL SC2E5-150L |
SOCAY150L | 150V±20% | < 500V | < 600V | 1 GΩ (ở 50V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-230LL SC2E5-230L |
SOCAY230L | 230V±20% | < 600V | < 700V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-250LL SC2E5-250L |
SOCAY250L | 250V±20% | < 700V | < 800V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-300LL SC2E5-300L |
SOCAY300L | 300V±20% | < 800V | < 900V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-350LL SC2E5-350L |
SOCAY350L | 350V±20% | < 800V | < 900V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-420LL SC2E5-420L |
SOCAY420L | 420V±20% | < 900V | < 1000V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-470LL SC2E5-470L |
SOCAY470L | 470V±20% | < 900V | < 1000V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-600LL SC2E5-600L |
SOCAY600L | 600V±20% | < 1100V | < 1200V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-800LL SC2E5-800L |
SOCAY800L | 800V±20% | < 1200V | < 1400V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
Ghi chú: 1) Thuật ngữ theo ITU-T K.12 và GB/T 9043-2008 2) Khi giao hàng AQL 0,65 cấp II, DIN ISO 2859 |
|||||||||||
Đặc điểm:
Khả năng tăng áp 5KA được thử nghiệm với xung 8/20μs như được xác định bởi IEC 61000-4-5
Ứng dụng:
Mô-đun điện, bộ cách ly, biến tần, thiết bị y tế,
485 máy chuyển đổi, sản phẩm truyền thông
(máy kết thúc quang học, MODEL,
trạm cơ sở liên lạc),
thiết bị ổn định, các sản phẩm an ninh, thiết bị ngăn sét.
