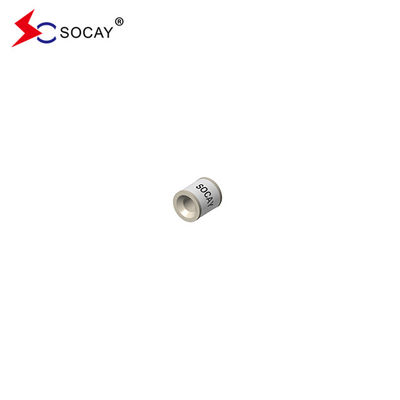

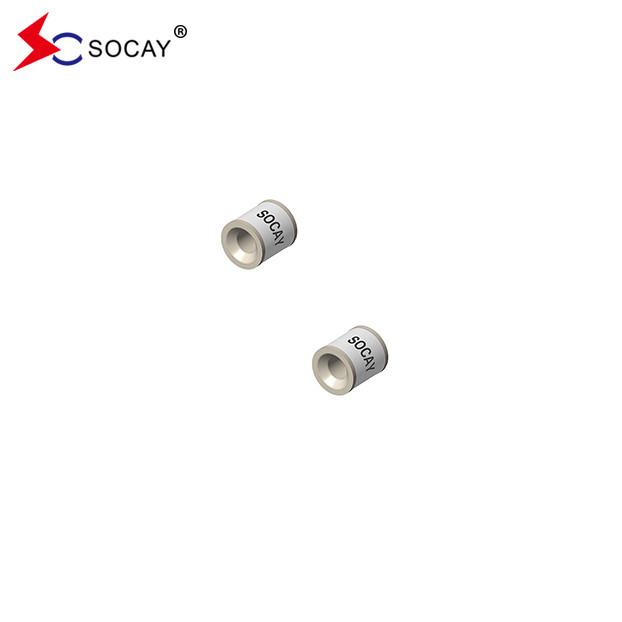

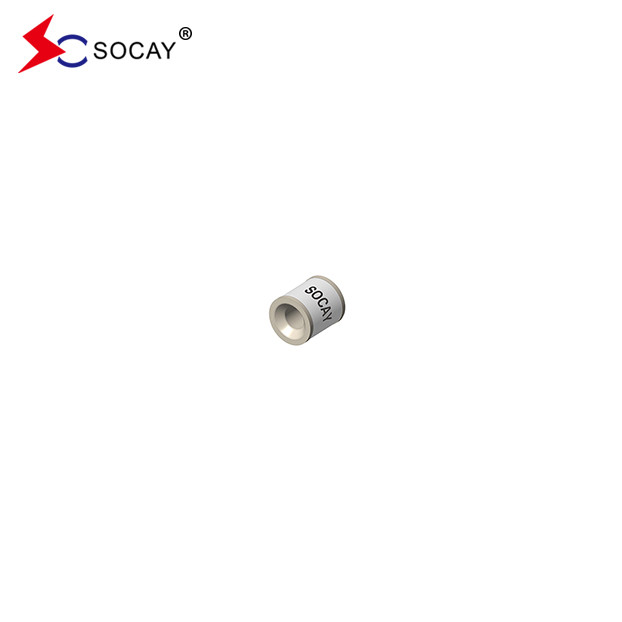

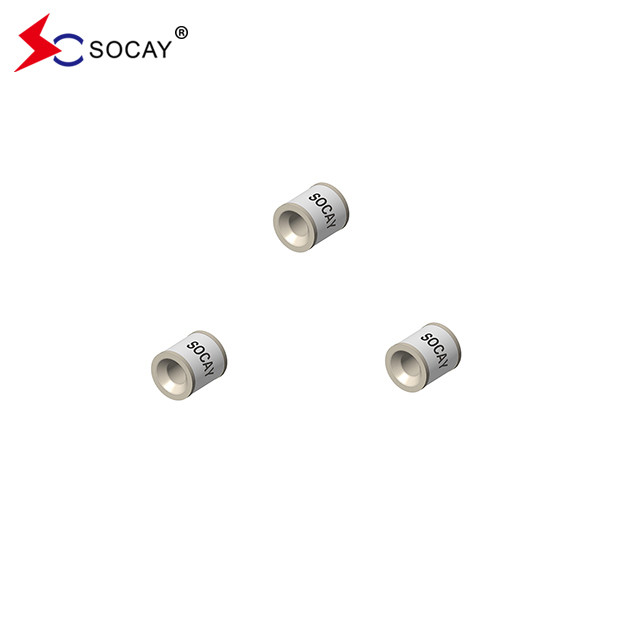

Không có thiết bị dây ống xả khí SC2E5-230L, phản ứng tuyệt vời với các biến thể tăng nhanh
DATASHEET:SC2E5_v91.1.pdf
Mô tả:
Các ống xả khí (GDT) là các thành phần cổ điển để bảo vệ các thiết bị viễn thông.Điều quan trọng là các hệ thống thông tin và viễn thông - với các mạch điện tử cao cấp nhưng nhạy cảm - được bảo vệ bằng các thiết bị ngăn chặn.Do đó, chúng được lắp đặt tại đầu vào của hệ thống cung cấp điện cùng với các varistor và tại các điểm kết nối với đường dây viễn thông.Chúng đã trở nên không thể thiếu để bảo vệ các trạm cơ sở trong hệ thống điện thoại di động cũng như các mạng truyền hình cáp rộng (CATV) với các bộ lặp và hệ thống phân phối của chúng.
Các thành phần bảo vệ này cũng rất cần thiết trong các lĩnh vực khác. Trong hệ thống truyền tải điện AC, chúng thường được sử dụng với các varistor giới hạn dòng chảy,Trong cơ sở khách hàng thiết bị như modem DSL, bộ định tuyến WLAN, TV và modem cáp
Trong thiết bị điều hòa không khí, khái niệm hộp đen tích hợp cung cấp bảo vệ theo cấp bằng cách kết hợp các arrester với varistors, PTC, diode và inductor.
|
Phần Số |
Đánh dấu | DC Spark-over Voltage |
Tối đa Động lực điện áp bùng nổ |
Kháng cách nhiệt tối thiểu | Capacity tối đa | Điện áp cung | Tuổi thọ | ||||
|
Đặt tên Dòng điện xả xung |
Dòng điện xả xung tối đa | Dòng điện xả thay đổi danh nghĩa |
Động lực Cuộc sống |
||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 lần |
@8/20μs 1 lần |
@50Hz 1 giây 10 lần |
@10/1000μs 300 lần |
|||
|
SC2E5-75LL SC2E5-75L |
SOCAY75L | 75V±20% | < 500V | < 600V | 1 GΩ (ở 25V) | < 1,0pF | ~15V | 5KA | 10KA | 5A | 100A |
|
SC2E5-90LL SC2E5-90L |
SOCAY90L | 90V±20% | < 500V | < 600V | 1 GΩ (ở 50V) | < 1,0pF | ~15V | 5KA | 10KA | 5A | 100A |
|
SC2E5-150LL SC2E5-150L |
SOCAY150L | 150V±20% | < 500V | < 600V | 1 GΩ (ở 50V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-230LL SC2E5-230L |
SOCAY230L | 230V±20% | < 600V | < 700V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-250LL SC2E5-250L |
SOCAY250L | 250V±20% | < 700V | < 800V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-300LL SC2E5-300L |
SOCAY300L | 300V±20% | < 800V | < 900V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-350LL SC2E5-350L |
SOCAY350L | 350V±20% | < 800V | < 900V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-420LL SC2E5-420L |
SOCAY420L | 420V±20% | < 900V | < 1000V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-470LL SC2E5-470L |
SOCAY470L | 470V±20% | < 900V | < 1000V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-600LL SC2E5-600L |
SOCAY600L | 600V±20% | < 1100V | < 1200V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-800LL SC2E5-800L |
SOCAY800L | 800V±20% | < 1200V | < 1400V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
Ghi chú: 1) Thuật ngữ theo ITU-T K.12 và GB/T 9043-2008 2) Khi giao hàng AQL 0,65 cấp II, DIN ISO 2859 |
|||||||||||
