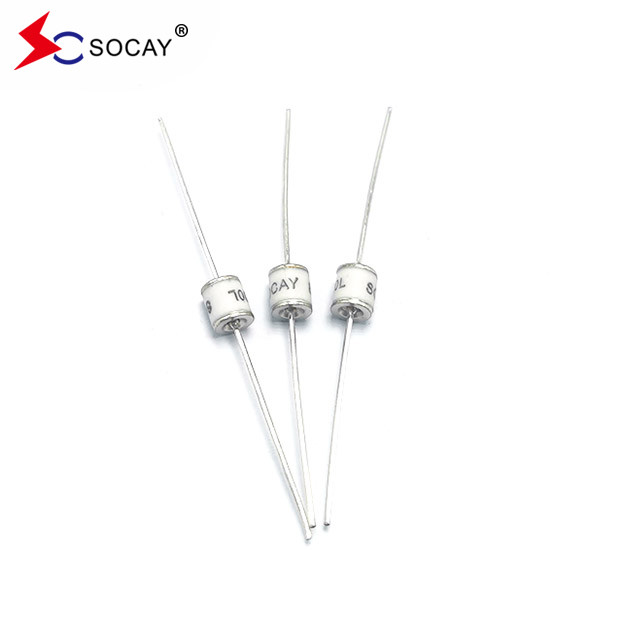

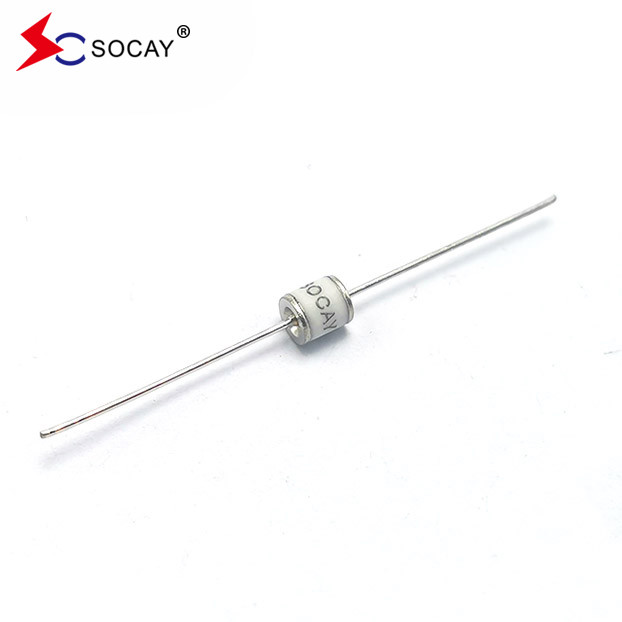

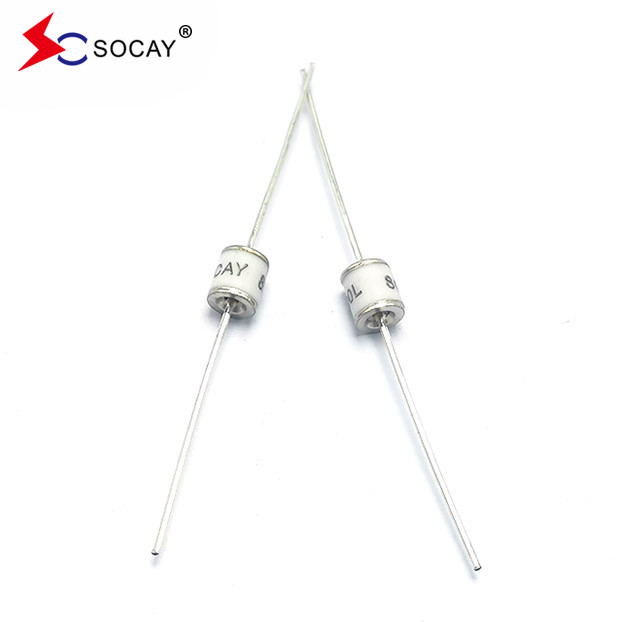

350V trục dẫn chì GDT SC2E5-350LL, ống xả khí mất mát thấp
DATASHEET:SC2E5_v91.1.pdf
|
Phần Số |
Đánh dấu | DC Spark-over Voltage |
Tối đa Động lực điện áp bùng nổ |
Kháng cách nhiệt tối thiểu | Capacity tối đa | Điện áp cung | Tuổi thọ | ||||
|
Đặt tên Dòng điện xả xung |
Dòng điện xả xung tối đa | Đặt tênADòng điện xả tiếp |
Động lực Cuộc sống |
||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 lần |
@8/20μs 1 lần |
@50Hz 1Thư ký 10thời gian |
@10/1000μs 300 lần |
|||
|
SC2E5-75LL SC2E5-75L |
SOCAY75L | 75V±20% | < 500V | < 600V | 1 GΩ (ở 25V) | < 1,0pF | ~15V | 5KA | 10KA | 5A | 100A |
|
SC2E5-90LL SC2E5-90L |
SOCAY90L | 90V±20% | < 500V | < 600V | 1 GΩ (ở 50V) | < 1,0pF | ~15V | 5KA | 10KA | 5A | 100A |
|
SC2E5-150LL SC2E5-150L |
SOCAY150L | 150V±20% | < 500V | < 600V | 1 GΩ (ở 50V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-230LL SC2E5-230L |
SOCAY230L | 230V±20% | < 600V | < 700V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-250LL SC2E5-250L |
SOCAY250L | 250V±20% | < 700V | < 800V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-300LL SC2E5-300L |
SOCAY300L | 300V±20% | < 800V | < 900V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-350LL SC2E5-350L |
SOCAY350L | 350V±20% | < 800V | < 900V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-420LL SC2E5-420L |
SOCAY420L | 420V±20% | < 900V | < 1000V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-470LL SC2E5-470L |
SOCAY470L | 470V±20% | < 900V | < 1000V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-600LL SC2E5-600L |
SOCAY600L | 600V±20% | < 1100V | < 1200V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-800LL SC2E5-800L |
SOCAY800L | 800V±20% | < 1200V | < 1400V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
Ghi chú: 1) Thuật ngữ theo ITU-T K.12 và GB/T 9043-2008 2) Khi giao hàng AQL 0,65 cấp II, DIN ISO 2859 |
|||||||||||
| Vật liệu | Dây kim loại bằng kim cương | |
| Nhãn sản phẩm |
SOCAYXXXL XXX - Năng lượng danh nghĩa L -5KA |
|
|
Đèn đến Arc Dòng chuyển tiếp |
< 0,5 Amps | |
| Điện áp phát sáng | ~60V | |
|
Lưu trữ và Hoạt động Nhiệt độ |
-40 đến +90°C | |
| Nhóm khí hậu (IEC 60068-1) | 40/90/21 | |
| Trọng lượng | SC2E5- XXXLL | ~1,0g |
| SC2E5-XXXL | ~0,85g | |
