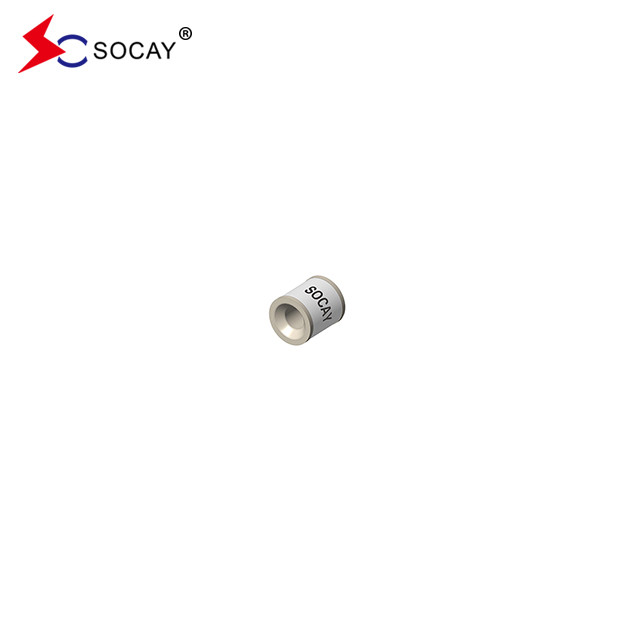

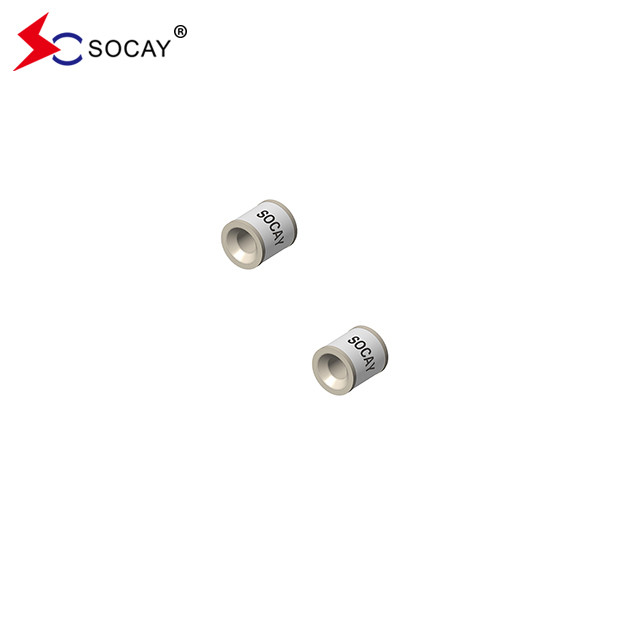

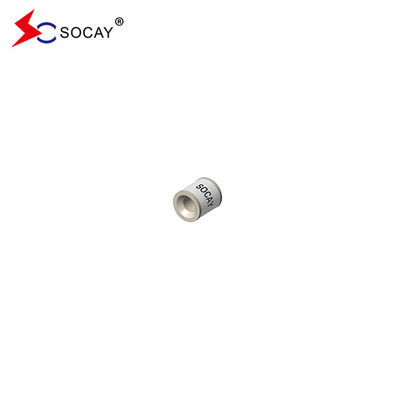

Đường ống GDT gốm SC2E5-800LL cho thiết bị truyền thông
DATASHEET:SC2E5_v91.1.pdf
Mô tả:
Các ống xả khí (GDT) là các thành phần cổ điển để bảo vệ các thiết bị viễn thông.Điều quan trọng là các hệ thống thông tin và viễn thông - với các mạch điện tử cao cấp nhưng nhạy cảm - được bảo vệ bằng các thiết bị ngăn chặn.Do đó, chúng được lắp đặt tại đầu vào của hệ thống cung cấp điện cùng với các varistor và tại các điểm kết nối với đường dây viễn thông.Chúng đã trở nên không thể thiếu để bảo vệ các trạm cơ sở trong hệ thống điện thoại di động cũng như các mạng truyền hình cáp rộng (CATV) với các bộ lặp và hệ thống phân phối của chúng.
|
Phần Số |
Đánh dấu | DC Spark-over Voltage |
Tối đa Động lực điện áp bùng nổ |
Kháng cách nhiệt tối thiểu | Capacity tối đa | Điện áp cung | Tuổi thọ | ||||
|
Đặt tên Dòng điện xả xung |
Dòng điện xả xung tối đa | Đặt tênADòng điện xả tiếp |
Động lực Cuộc sống |
||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 lần |
@8/20μs 1 lần |
@50Hz 1Thư ký 10thời gian |
@10/1000μs 300 lần |
|||
|
SC2E5-75LL SC2E5-75L |
SOCAY75L | 75V±20% | < 500V | < 600V | 1 GΩ (ở 25V) | < 1,0pF | ~15V | 5KA | 10KA | 5A | 100A |
|
SC2E5-90LL SC2E5-90L |
SOCAY90L | 90V±20% | < 500V | < 600V | 1 GΩ (ở 50V) | < 1,0pF | ~15V | 5KA | 10KA | 5A | 100A |
|
SC2E5-150LL SC2E5-150L |
SOCAY150L | 150V±20% | < 500V | < 600V | 1 GΩ (ở 50V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-230LL SC2E5-230L |
SOCAY230L | 230V±20% | < 600V | < 700V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-250LL SC2E5-250L |
SOCAY250L | 250V±20% | < 700V | < 800V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-300LL SC2E5-300L |
SOCAY300L | 300V±20% | < 800V | < 900V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-350LL SC2E5-350L |
SOCAY350L | 350V±20% | < 800V | < 900V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-420LL SC2E5-420L |
SOCAY420L | 420V±20% | < 900V | < 1000V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-470LL SC2E5-470L |
SOCAY470L | 470V±20% | < 900V | < 1000V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-600LL SC2E5-600L |
SOCAY600L | 600V±20% | < 1100V | < 1200V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-800LL SC2E5-800L |
SOCAY800L | 800V±20% | < 1200V | < 1400V | 1 GΩ (ở 100V) | < 1,0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
Ghi chú: 1) Thuật ngữ theo ITU-T K.12 và GB/T 9043-2008 2) Khi giao hàng AQL 0,65 cấp II, DIN ISO 2859 |
|||||||||||
Đặc điểm:
Khả năng tăng áp 5KA được thử nghiệm với xung 8/20μs như được xác định bởi IEC 61000-4-5
