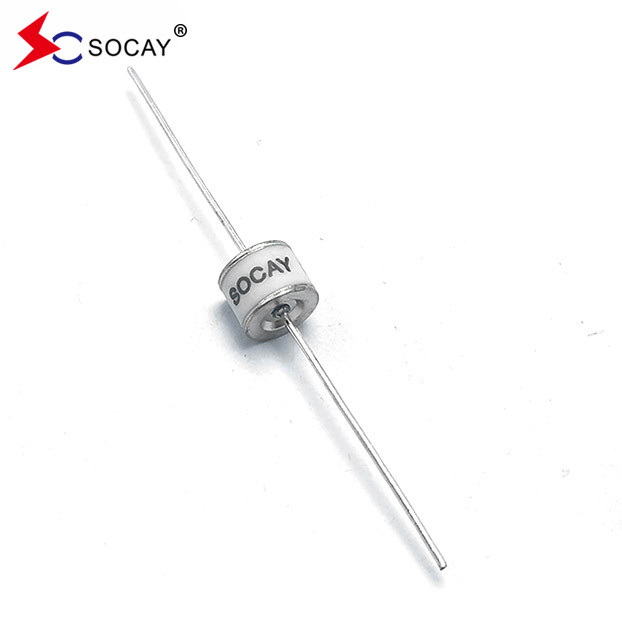

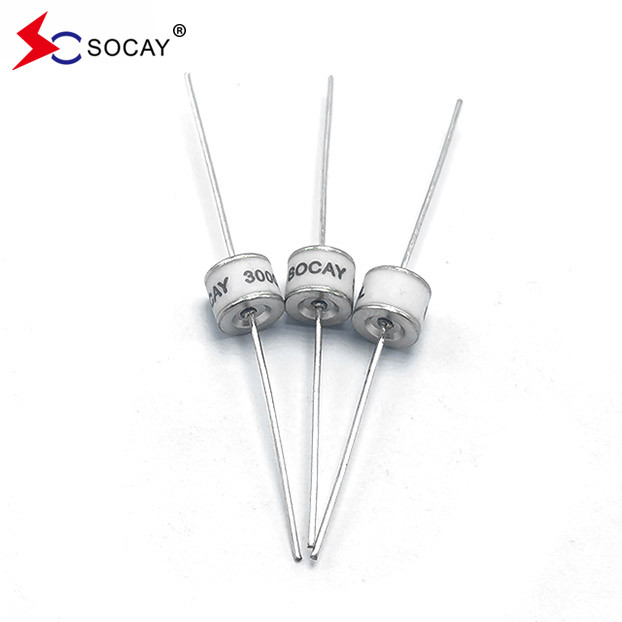

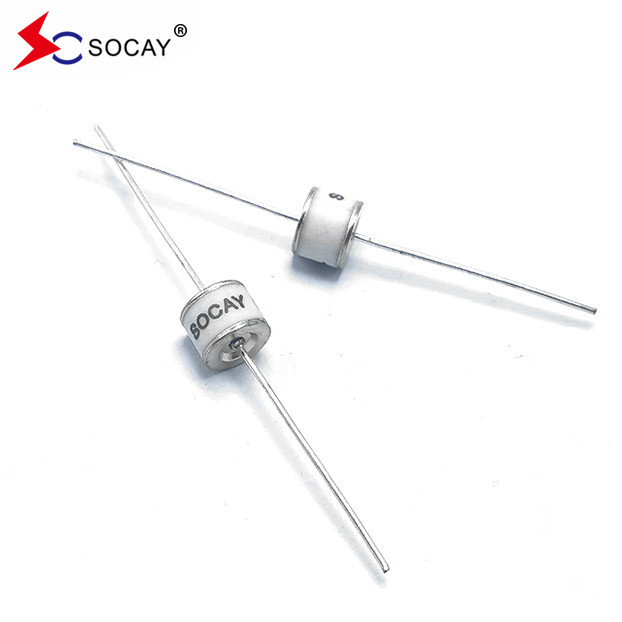

90V±20% ống xả khí gốm có chì trục SC2E8-90ML, phù hợp với RoHS
DATASHEET:SC2E8_v91.1.pdf
Các nguyên tắc lựa chọn cho các ống xả khí gốm
1. The prerequisite for the addition of ceramic gas discharge tubes is that the lower limit of the DC breakdown voltage of the ceramic gas discharge tube must be higher than the maximum normal operating voltage in the circuit, do đó nó không thể ảnh hưởng đến hoạt động bình thường của mạch.
2. điện áp giữ của ống xả khí gốm nên cao nhất có thể để đảm bảo rằng điện áp hoạt động trong mạch sẽ không gây ra dẫn liên tục.Khi điện áp trong mạch biến mất, đảm bảo rằng ống xả khí gốm được tắt kịp thời, nếu không nó sẽ ảnh hưởng đến hoạt động bình thường của mạch.
3Đảm bảo rằng điện áp phá vỡ va chạm của ống xả khí gốm phải thấp hơn điện áp tức thời cao nhất mà mạch có thể chịu được.
4Theo cường độ của dòng xung có thể đi vào đường dây, xác định khả năng kháng dòng xung mà ống xả được chọn phải đạt được.
5Khi cần thiết, ống xả khí gốm nên được trang bị một thiết bị mạch ngắn thích hợp, thiết bị FS, còn được gọi là thiết bị bảo vệ lỗi.
| Số phần | Đánh dấu |
DC Spark... trên điện áp |
Tối đa Động lực điện áp bùng nổ | Kháng cách nhiệt tối thiểu | Capacity tối đa | Điện áp cung | Tuổi thọ | ||||
|
Đặt tên Dòng điện xả xung |
Dòng điện xả xung tối đa |
Đặt tên Dòng điện xả xung |
Động lực cuộc sống | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 lần |
@8/20μs 1 lần |
@50Hz 1Thư ký 10thời gian |
@10/1000μs 300 lần |
|||
|
SC2E8-75M SC2E8-75ML SC2E8-75MSMD |
SOCAY 75M |
75V±20% | < 500V | < 600V | 1 GΩ (ở 25V) | < 1,5pF | ~15V | 10KA | 20KA | 10A | 100A |
|
SC2E8-90M SC2E8-90ML SC2E8-90MSMD |
SOCAY 90M |
90V±20% | < 500V | < 600V | 1 GΩ (ở 50V) | < 1,5pF | ~15V | 10KA | 20KA | 10A | 100A |
|
SC2E8-150M SC2E8-150ML SC2E8-150MSMD |
SOCAY 150m |
150V±20% | < 500V | < 600V | 1 GΩ (ở 50V) | < 1,5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-230M SC2E8-230ML SC2E8-230MSMD |
SOCAY 230M |
230V±20% | < 600V | < 700V | 1 GΩ (ở 100V) | < 1,5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-250M SC2E8-250ML SC2E8-250MSMD |
SOCAY 250M |
250V±20% | < 700V | < 800V | 1 GΩ (ở 100V) | < 1,5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-300M SC2E8-300ML SC2E8-300MSMD |
SOCAY 300m |
300V±20% | < 800V | < 900V | 1 GΩ (ở 100V) | < 1,5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-350M SC2E8-350ML SC2E8-350MSMD |
SOCAY 350M |
350V±20% | < 800V | < 900V | 1 GΩ (ở 100V) | < 1,5pF | ~20V | 10KA | 20KA | 10A | 100A |
Về GDT
Các ống xả khí hoạt động theo nguyên tắc vật lý khí xả cung hiệu suất cao.Một khi điện áp áp dụng cho ống xả vượt quá điện áp phá vỡ, một vòng cung sẽ hình thành trong khu vực xả kín trong vòng nanoseconds.Khi giải phóng kết thúc và ống giải phóng đi raDo đó, ống xả khí đáp ứng hầu hết các yêu cầu của các thành phần được bảo vệ.Nó có thể đáng tin cậy giới hạn điện áp quá mức trong phạm vi giá trị cho phép, và trong điều kiện hoạt động bình thường, do sức đề kháng cách nhiệt cao và đặc điểm dung lượng thấp, ống xả sẽ không có tác động gì đến hệ thống được bảo vệ.
Phân loại các ống xả khí gốm
1Theo số điện cực, ống xả khí thường được sử dụng được chia thành ống xả diode và ống xả triode.vì vậy chúng được gọi là ống xả gốm.
2Theo kích thước ngoại hình, ống xả khí thường được sử dụng được chia thành ống xả chip và ống xả cắm.
3Theo điện áp xung sản phẩm, ống xả khí thường được sử dụng được chia thành ống xả xung thông thường và ống xả xung thấp.
