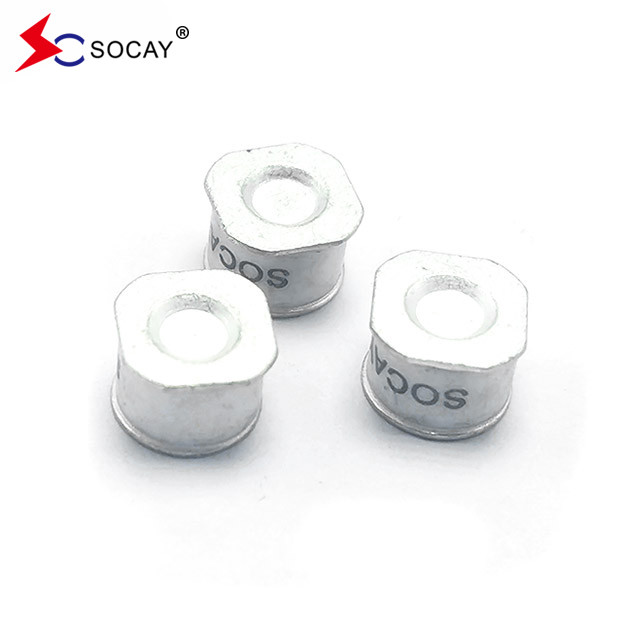

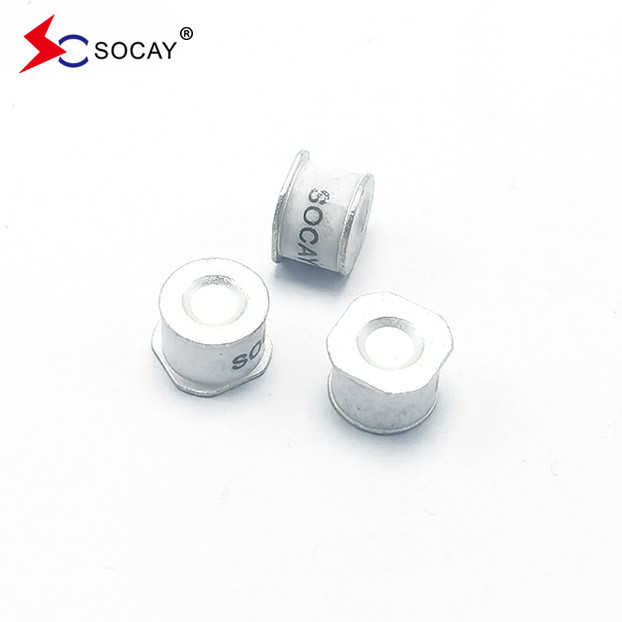

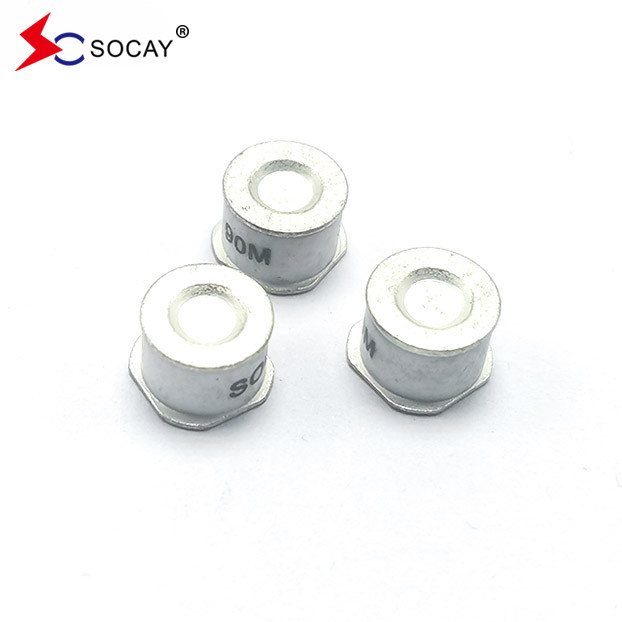

SMD ống xả khí gốm SC2E8-350MSMD, GDT arrester mặt đất
DATASHEET:SC2E8_v91.1.pdf
| Số phần | Đánh dấu |
DC Spark... trên điện áp |
Tối đa Động lực điện áp bùng nổ | Kháng cách nhiệt tối thiểu | Capacity tối đa | Điện áp cung | Tuổi thọ | ||||
|
Đặt tên Dòng điện xả xung |
Dòng điện xả xung tối đa |
Đặt tên Dòng điện xả xung |
Động lực cuộc sống | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 lần |
@8/20μs 1 lần |
@50Hz 1Thư ký 10thời gian |
@10/1000μs 300 lần |
|||
|
SC2E8-75M SC2E8-75ML SC2E8-75MSMD |
SOCAY 75M |
75V±20% | < 500V | < 600V | 1 GΩ (ở 25V) | < 1,5pF | ~15V | 10KA | 20KA | 10A | 100A |
|
SC2E8-90M SC2E8-90ML SC2E8-90MSMD |
SOCAY 90M |
90V±20% | < 500V | < 600V | 1 GΩ (ở 50V) | < 1,5pF | ~15V | 10KA | 20KA | 10A | 100A |
|
SC2E8-150M SC2E8-150ML SC2E8-150MSMD |
SOCAY 150m |
150V±20% | < 500V | < 600V | 1 GΩ (ở 50V) | < 1,5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-230M SC2E8-230ML SC2E8-230MSMD |
SOCAY 230M |
230V±20% | < 600V | < 700V | 1 GΩ (ở 100V) | < 1,5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-250M SC2E8-250ML SC2E8-250MSMD |
SOCAY 250M |
250V±20% | < 700V | < 800V | 1 GΩ (ở 100V) | < 1,5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-300M SC2E8-300ML SC2E8-300MSMD |
SOCAY 300m |
300V±20% | < 800V | < 900V | 1 GΩ (ở 100V) | < 1,5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-350M SC2E8-350ML SC2E8-350MSMD |
SOCAY 350M |
350V±20% | < 800V | < 900V | 1 GΩ (ở 100V) | < 1,5pF | ~20V | 10KA | 20KA | 10A | 100A |
| Vật liệu |
Chất có chì Thiết bị:Dây kim loại bằng kim cương Mặt đất:Bọc bằng thiếc mờ |
|
| Nhãn sản phẩm |
SĐược rồiXXXM/H XXX - Năng lượng danh nghĩa M - 10KA H - 20KA |
|
|
Đèn đến Arc Dòng chuyển tiếp |
< 0,5 Amps | |
| Điện áp phát sáng | ~60V | |
|
Lưu trữ và Hoạt động Nhiệt độ |
-40 đến +90°C | |
| Trọng lượng | SC2E8- XXXML | ~1,5g |
| SC2E8- XXXHL | ~1,6g | |
| SC2E8-XXXM/h | ~ 1,35g | |
| SC2E8-XXXM/HSMD | ~1,5g | |
| Nhóm khí hậu (IEC 60068-1) | 40/ 90/ 21 | |
