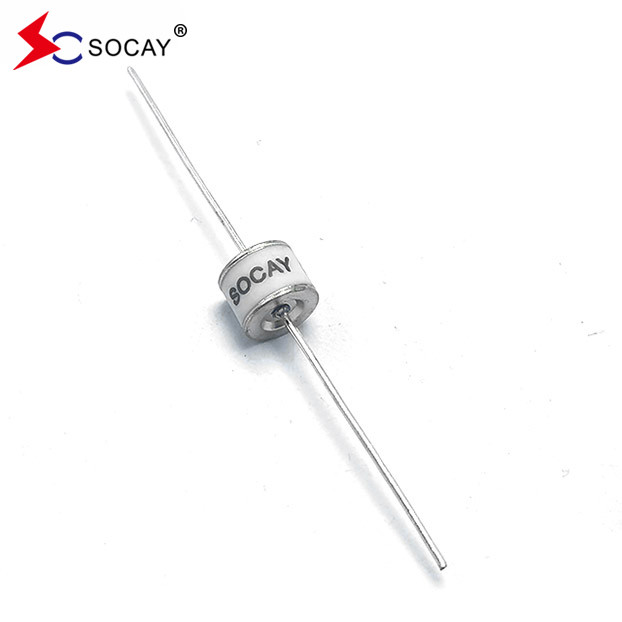

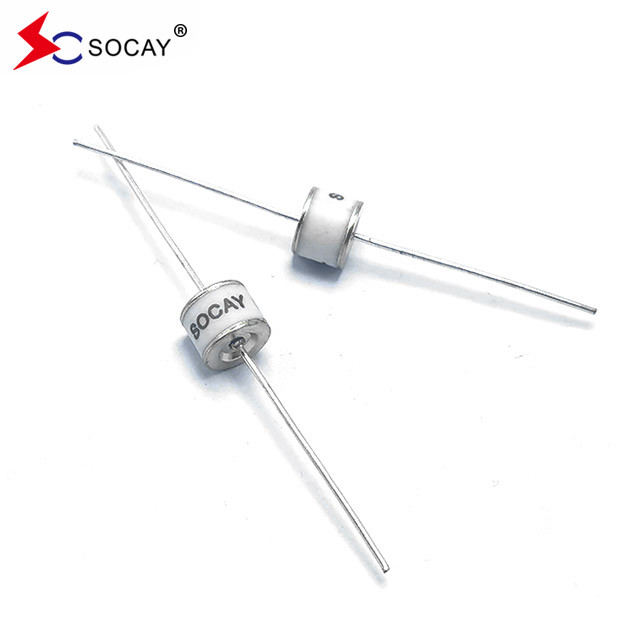

Đường ống GDT gốm dẫn trục 800V SC2E8-800ML Cấu trúc cổ điển
DATASHEET:SC2E8_v91.1.pdf
Vòng mạch ứng dụng điển hình của ống xả khí (GDT)
Các ống xả khí gốm (GDT) được sử dụng rộng rãi trong đường truyền thông và bảo vệ đường điện của các sản phẩm điện tử như truyền thông, an ninh và công nghiệp.Khi sử dụng trong bảo vệ dây điện, ống xả khí gốm (GDT) nên
Được áp dụng hàng loạt với MOV hoặc TVS, như được hiển thị trong hình 2. hình 3 cho thấy bảo vệ giao diện RJ45, hình 4 và hình 5 cho thấy giao diện RS485 và BNC tương ứng.
Kế hoạch bảo vệ giao diện hai cấp, cấp độ đầu tiên sử dụng ống xả khí gốm.
| Số phần | Đánh dấu | DC Spark... trên điện áp | Tối đa Động lực điện áp bùng nổ | Kháng cách nhiệt tối thiểu | Capacity tối đa | Điện áp cung | Tuổi thọ | ||||
Đặt tên Dòng điện xả xung | Dòng điện xả xung tối đa | Đặt tên Dòng điện xả xung | Động lực cuộc sống | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A | @8/20μs ± 5 lần | @8/20μs 1 lần | @50Hz 1Thư ký 10thời gian | @10/1000μs 300 lần | |||
SC2E8-420M SC2E8-420ML SC2E8-420MSMD | SOCAY 420M | 420V±20% | < 900V | < 1000V | 1 GΩ (ở 100V) | < 1,5pF | ~20V | 10KA | 20KA | 10A | 100A |
SC2E8-470M SC2E8-470ML SC2E8-470MSMD | SOCAY 470M | 470V±20% | < 900V | < 1000V | 1 GΩ (ở 100V) | < 1,5pF | ~20V | 10KA | 20KA | 10A | 100A |
SC2E8-600M SC2E8-600ML SC2E8-600MSMD | SOCAY 600m | 600V±20% | < 1100V | < 1200V | 1 GΩ (ở 100V) | < 1,5pF | ~20V | 10KA | 20KA | 10A | 100A |
SC2E8-800M SC2E8-800ML SC2E8-800MSMD | SOCAY 800m | 800V±20% | < 1200V | < 1400V | 1 GΩ (ở 100V) | < 1,5pF | ~20V | 10KA | 20KA | 10A | 100A |
Đặc điểm chính của ống xả khí
> DC breakdown voltage: 70 ~ 7500 V
>Điện xả tác động (8/20 μs): tối đa 100 kA
>Dòng xả tác động (10/350 μs): tối đa 100 kA
>Điện xả tần số điện (1 s): tối đa 20 A
>Điện xả tần số điện (0,2 s): tối đa 300 A
> Tăng điện cung: 10 ~ 35 V
>Kháng cách nhiệt: tối thiểu 1 GΩ
>Đồng độ: tối thiểu 0,2 pF
Đặc điểm của ống xả khí gốm (GDT)
> Khả năng kết nối thấp, khả năng kết nối của hầu hết các sản phẩm hàng loạt không vượt quá 2pF, và khả năng kết nối của các sản phẩm dòng chảy đặc biệt lớn là trong hàng chục đến hàng chục picofarads;
> Tốc độ dòng chảy lớn, ống xả khí gốm (GDT) đơn vị của chúng tôi có một phạm vi dòng chảy 8/20μs từ 500A đến 100kA;
> Kháng cách cao, thường trên 1GΩ, không dễ lão hóa và có độ tin cậy cao;
> Phạm vi điện áp ngắt đồng là 75V ~ 6000V, phạm vi điện áp ngắt xung là 600V ~ 7800V;
> Các gói khác nhau, bao gồm các thiết bị SMD và thiết bị cắm, thiết bị hai đầu và thiết bị ba đầu, để đáp ứng các nhu cầu ứng dụng khác nhau;
> Dễ cài đặt;
