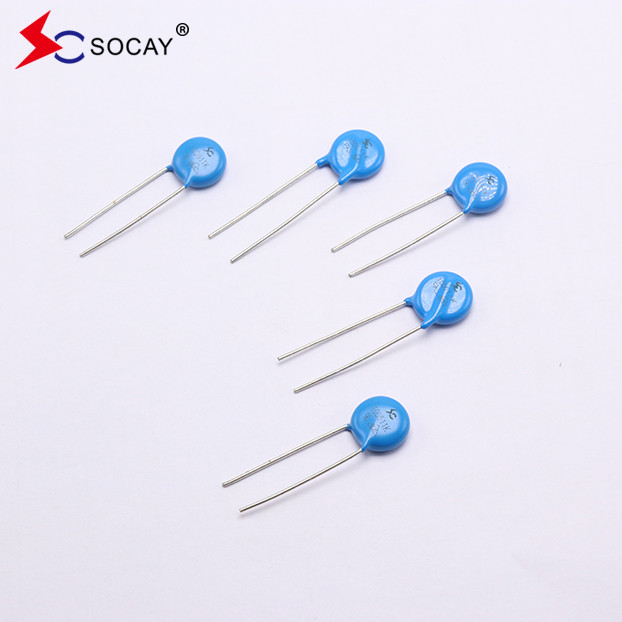

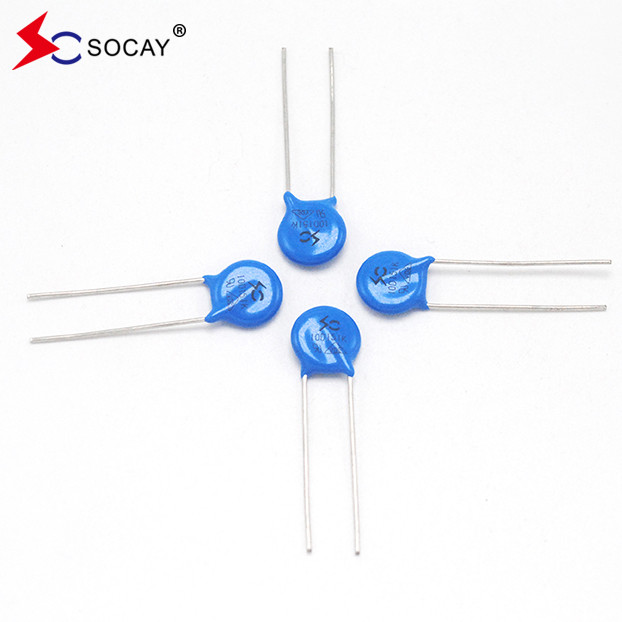

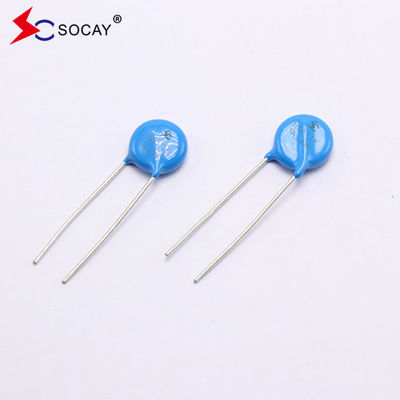

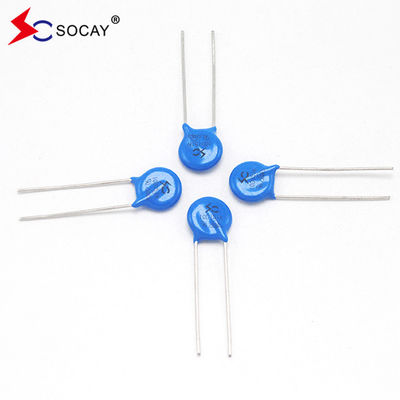

10D561K 560V Metal Oxide Varistor 10D 550V Các thành phần điện tử VDR-10d561
DATASHEET:10D Series_v2306.1.pdf
| Số loại | Điện áp tối đa cho phép | Varistor Điện áp |
Tối đa Chèn chặt Điện áp |
Chống lại Tăng Hiện tại |
Tối đa Năng lượng (10/1000μs) |
Đánh giá Sức mạnh |
TCapacity ypical (Reference) | |||||||
| Tiêu chuẩn | Làn sóng cao | VAC(V) | VDC(V) |
V1mA (V) |
Tôi...P(A) | VC(V) |
I ((A) Tiêu chuẩn |
I ((A) Làn sóng cao |
(J) Tiêu chuẩn |
(J) Làn sóng cao |
(W) | @ 1KHZ (pf) | ||
| 1 lần | 2 lần | 1 lần | 2 lần | |||||||||||
| 10D180K | 10D180KJ | 11 | 14 | 18 ((15 ~ 21.6) | 5 | 36 | 500 | 250 | 2000 | 1000 | 2.1 | 3.0 | 0.05 | 5600 |
| 10D220K | 10D220KJ | 14 | 18 | 22 ((19.5~26) | 5 | 43 | 500 | 250 | 2000 | 1000 | 2.5 | 5.0 | 0.05 | 4500 |
| 10D270K | 10D270KJ | 17 | 22 | 27(24~30) | 5 | 53 | 500 | 250 | 2000 | 1000 | 3.0 | 6.0 | 0.05 | 3700 |
| 10D330K | 10D330KJ | 20 | 26 | 33(29.5~36.5) | 5 | 66 | 500 | 250 | 2000 | 1000 | 4.0 | 7.0 | 0.05 | 3000 |
| 10D390K | 10D390KJ | 25 | 31 | 39 ((35~43) | 5 | 77 | 500 | 250 | 2000 | 1000 | 4.6 | 9.0 | 0.05 | 2400 |
| 10D470K | 10D470KJ | 30 | 38 | 47 ((42~54) | 5 | 93 | 500 | 250 | 2000 | 1000 | 5.5 | 11.0 | 0.05 | 2100 |
| 10D560K | 10D560KJ | 35 | 45 | 56 ((50~62) | 5 | 100 | 500 | 250 | 2000 | 1000 | 7.0 | 13.0 | 0.05 | 1800 |
| 10D680K | 10D680KJ | 40 | 56 | 68 ((61~75) | 5 | 135 | 500 | 250 | 2000 | 1000 | 8.2 | 15.0 | 0.05 | 1500 |
| 10D820K | 10D820KJ | 50 | 65 | 82(74~90) | 25 | 135 | 2500 | 1250 | 3500 | 2500 | 12.0 | 17.0 | 0.4 | 1200 |
| 10D101K | 10D101KJ | 60 | 85 | 100 ((90~110) | 25 | 165 | 2500 | 1250 | 3500 | 2500 | 15.0 | 18.0 | 0.4 | 1000 |
| 10D121K | 10D121KJ | 75 | 100 | 120 ((108~132) | 25 | 200 | 2500 | 1250 | 3500 | 2500 | 18.0 | 21.0 | 0.4 | 830 |
| 10D151K | 10D151KJ | 95 | 125 | 150 ((135 ~ 165) | 25 | 250 | 2500 | 1250 | 3500 | 2500 | 22.0 | 25.0 | 0.4 | 670 |
| 10D181K | 10D181KJ | 115 | 150 | 180 ((162~198) | 25 | 300 | 2500 | 1250 | 3500 | 2500 | 27.0 | 30.0 | 0.4 | 560 |
| 10D201K | 10D201KJ | 130 | 170 | 200 ((185 ~ 225) | 25 | 340 | 2500 | 1250 | 3500 | 2500 | 30.0 | 35.0 | 0.4 | 500 |
| 10D221K | 10D221KJ | 140 | 180 | 220 ((198~242) | 25 | 360 | 2500 | 1250 | 3500 | 2500 | 32.0 | 39.0 | 0.4 | 450 |
| 10D241K | 10D241KJ | 150 | 200 | 240 ((216~264) | 25 | 395 | 2500 | 1250 | 3500 | 2500 | 35.0 | 42.0 | 0.4 | 420 |
| 10D271K | 10D271KJ | 175 | 225 | 270 ((243~297) | 25 | 455 | 2500 | 1250 | 3500 | 2500 | 40.0 | 49.0 | 0.4 | 370 |
| 10D301K | 10D301KJ | 190 | 250 | 300(270~330) | 25 | 500 | 2500 | 1250 | 3500 | 2500 | 40.0 | 54.0 | 0.4 | 330 |
| 10D331K | 10D331KJ | 210 | 275 | 330 ((297~363) | 25 | 550 | 2500 | 1250 | 3500 | 2500 | 40.0 | 58.0 | 0.4 | 300 |
| 10D361K | 10D361KJ | 230 | 300 | 360 ((324~396) | 25 | 595 | 2500 | 1250 | 3500 | 2500 | 43.0 | 65.0 | 0.4 | 280 |
| 10D391K | 10D391KJ | 250 | 320 | 390 ((351~429) | 25 | 650 | 2500 | 1250 | 3500 | 2500 | 47.0 | 70.0 | 0.4 | 260 |
| 10D431K | 10D431KJ | 275 | 350 | 430 ((387~473 | 25 | 710 | 2500 | 1250 | 3500 | 2500 | 60.0 | 80.0 | 0.4 | 230 |
| 10D471K | 10D471KJ | 300 | 385 | 470 ((423~517) | 25 | 775 | 2500 | 1250 | 3500 | 2500 | 65.0 | 85.0 | 0.4 | 210 |
| 10D511K | 10D511KJ | 320 | 415 | 510 ((459~561) | 25 | 845 | 2500 | 1250 | 3500 | 2500 | 70.0 | 90.0 | 0.4 | 200 |
| 10D561K | 10D561KJ | 350 | 460 | 560 ((504~616) | 25 | 925 | 2500 | 1250 | 3500 | 2500 | 70.0 | 92.0 | 0.4 | 180 |
| 10D621K | 10D621KJ | 385 | 505 | 620 ((558~682) | 25 | 1025 | 2500 | 1250 | 3500 | 2500 | 70.0 | 95.0 | 0.4 | 160 |
| 10D681K | 10D681KJ | 420 | 560 | 680 ((612~748) | 25 | 1120 | 2500 | 1250 | 3500 | 2500 | 70.0 | 98.0 | 0.4 | 150 |
| 10D751K | 10D751KJ | 460 | 615 | 750 ((675~825) | 25 | 1240 | 2500 | 1250 | 3500 | 2500 | 70.0 | 100.0 | 0.4 | 130 |
| 10D781K | 10D781KJ | 485 | 640 | 780 ((702~858) | 25 | 1290 | 2500 | 1250 | 3500 | 2500 | 80.0 | 105.0 | 0.4 | 130 |
| 10D821K | 10D821KJ | 510 | 670 | 820 ((738 ~ 902) | 25 | 1355 | 2500 | 1250 | 3500 | 2500 | 85.0 | 110.0 | 0.4 | 120 |
| 10D911K | 10D911KJ | 550 | 745 | 910 ((819~1001) | 25 | 1500 | 2500 | 1250 | 3500 | 2500 | 93.0 | 130.0 | 0.4 | 110 |
| 10D102K | 10D102KJ | 625 | 825 | 1000 ((900~1100) | 25 | 1650 | 2500 | 1250 | 3500 | 2500 | 102.0 | 140.0 | 0.4 | 100 |
| 10D112K | 10D112KJ | 680 | 895 | 1100 ((990~1210) | 25 | 1814 | 2500 | 1250 | 3500 | 2500 | 115.0 | 155.0 | 0.4 | 90 |
Mô tả:
Các varistor dẫn đầu quang 10D cung cấp một giải pháp bảo vệ mạch lý tưởng cho các ứng dụng điện áp DC thấp hơn bằng cách cung cấp mức tăng cường cao hơn bao giờ hết trong các đĩa nhỏ như vậy.
Đánh giá dòng điện giật đỉnh tối đa có thể đạt đến 3,5KA (giật 8 / 20 μs) để bảo vệ chống lại các giật đỉnh cao, bao gồm nhiễu đập sét gián tiếp,hệ thống chuyển transients và transients nhanh bất thường từ nguồn điện.
Đặc điểm:
|
u Phạm vi điện áp hoạt động rộng (V1mA) từ 18V đến 1100V u Phản ứng nhanh với điện áp quá cao tạm thời u Khả năng hấp thụ năng lượng thoáng qua lớn u Tỷ lệ kẹp thấp và không có dòng tiếp tục u Đáp ứng mức MSL 1, theo J-STD-020 |
Ứng dụng:
Bảo vệ năng lượng, Khởi động, máy POS, Máy chặn sét, Cung điện thoại, Hệ thống giám sát,
Thẻ đậu xe, Hệ thống truyền tải, Thiết bị đo, Máy đo, Sản phẩm truyền thông, Bảng điều khiển.
| Vật liệu | Không có chất phóng xạ |
| Hoạt động Nhiệt độ | -40°C ~ +85°C |
| Nhiệt độ lưu trữ | -55°C ~ +125°C |
| Cơ thể | Bọc niken |
| Chống | Bọc bằng thiếc |
| Thiết bị không chì | Bọc niken |
| Số phần | Số lượng | Lựa chọn bao bì | Thông số kỹ thuật bao bì |
| 10DXXXXX | 500 | Túi nhựa | Bao bì hàng hóa |
nguyên tắc hoạt động:
Khi được kết nối song song với mạch và thiết bị không di chuyển, giá trị điện trở cao và có thể được coi là mạch mở với ít hoặc không có tác động đến mạch.Khi có nhịp tim bất thường, giá trị kháng cự giảm ngay lập tức và dòng điện được giải phóng một thời gian. Khi điện áp cao bất thường biến mất, nó trở lại trạng thái kháng cự cao và mạch hoạt động bình thường.
