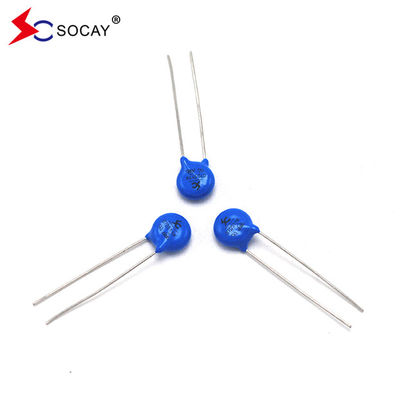

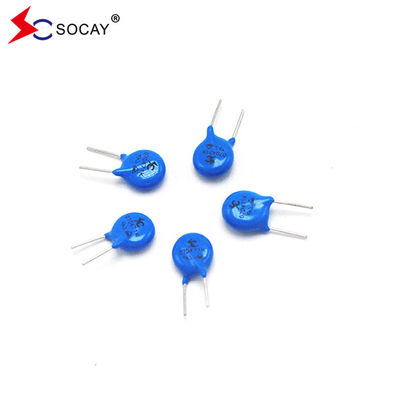

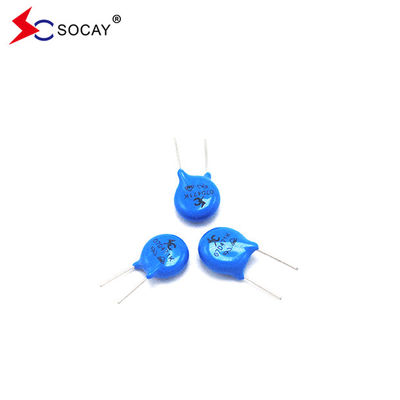

500V Series High Voltage Mov 7D 561K Zov Varistor 07D511 Kháng
DATASHEET:07D Series_v2306.1.pdf
| Số loại | Điện áp tối đa cho phép | Varistor Điện áp |
Tối đa Chèn chặt Điện áp |
Chống lại Tăng Hiện tại |
Tối đa Năng lượng (10/1000μs) |
Đánh giá Sức mạnh |
TCapacity ypical (Reference) | |||||||
| Tiêu chuẩn | Làn sóng cao | VAC(V) | VDC(V) |
V1mA (V) |
Tôi...P(A) | VC(V) |
I ((A) Tiêu chuẩn |
I ((A) Làn sóng cao |
(J) Tiêu chuẩn |
(J) Làn sóng cao |
(W) | @ 1KHZ (pf) | ||
| 1 lần | 2 lần | 1 lần | 2 lần | |||||||||||
| 07D180K | 07D180KJ | 11 | 14 | 18 ((15 ~ 21.6) | 2.5 | 36 | 250 | 125 | 500 | 250 | 0.9 | 2.0 | 0.02 | 2800 |
| 07D220K | 07D220KJ | 14 | 18 | 22 ((19.5~26) | 2.5 | 43 | 250 | 125 | 500 | 250 | 1.1 | 2.4 | 0.02 | 2300 |
| 07D270K | 07D270KJ | 17 | 22 | 27(24~30) | 2.5 | 53 | 250 | 125 | 500 | 250 | 1.4 | 3.0 | 0.02 | 1800 |
| 07D330K | 07D330KJ | 20 | 26 | 33(29.5~36.5) | 2.5 | 66 | 250 | 125 | 500 | 250 | 1.7 | 3.5 | 0.02 | 1500 |
| 07D390K | 07D390KJ | 25 | 31 | 39 ((35~43) | 2.5 | 77 | 250 | 125 | 500 | 250 | 2.1 | 4.0 | 0.02 | 1300 |
| 07D470K | 07D470KJ | 30 | 38 | 47 ((42~54) | 2.5 | 93 | 250 | 125 | 500 | 250 | 2.5 | 5.0 | 0.02 | 1100 |
| 07D560K | 07D560KJ | 35 | 45 | 56 ((50~62) | 2.5 | 110 | 250 | 125 | 500 | 250 | 3.1 | 6.0 | 0.02 | 900 |
| 07D680K | 07D680KJ | 40 | 56 | 68 ((61~75) | 2.5 | 135 | 250 | 125 | 500 | 250 | 3.6 | 7.0 | 0.02 | 740 |
| 07D820K | 07D820KJ | 50 | 65 | 82(74~90) | 10 | 135 | 1200 | 600 | 1750 | 1250 | 5.5 | 10.0 | 0.25 | 600 |
| 07D101K | 07D101KJ | 60 | 85 | 100 ((90~110) | 10 | 165 | 1200 | 600 | 1750 | 1250 | 6.5 | 12.0 | 0.25 | 500 |
| 07D121K | 07D121KJ | 75 | 100 | 120 ((108~132) | 10 | 200 | 1200 | 600 | 1750 | 1250 | 7.8 | 13.0 | 0.25 | 420 |
| 07D151K | 07D151KJ | 95 | 125 | 150 ((135 ~ 165) | 10 | 250 | 1200 | 600 | 1750 | 1250 | 9.7 | 13.0 | 0.25 | 330 |
| 07D181K | 07D181KJ | 115 | 150 | 180 ((162~198) | 10 | 300 | 1200 | 600 | 1750 | 1250 | 11.7 | 16.0 | 0.25 | 280 |
| 07D201K | 07D201KJ | 130 | 170 | 200 ((180~220) | 10 | 340 | 1200 | 600 | 1750 | 1250 | 13.0 | 17.0 | 0.25 | 250 |
| 07D221K | 07D221KJ | 140 | 180 | 220 ((198~242) | 10 | 360 | 1200 | 600 | 1750 | 1250 | 14.0 | 19.0 | 0.25 | 230 |
| 07D241K | 07D241KJ | 150 | 200 | 240 ((216~264) | 10 | 395 | 1200 | 600 | 1750 | 1250 | 15.0 | 21.0 | 0.25 | 210 |
| 07D271K | 07D271KJ | 175 | 225 | 270 ((243~297) | 10 | 455 | 1200 | 600 | 1750 | 1250 | 18.0 | 24.0 | 0.25 | 185 |
| 07D301K | 07D301KJ | 190 | 250 | 300(270~330) | 10 | 500 | 1200 | 600 | 1750 | 1250 | 20.0 | 26.0 | 0.25 | 165 |
| 07D331K | 07D331KJ | 210 | 275 | 330 ((297~363) | 10 | 550 | 1200 | 600 | 1750 | 1250 | 23.0 | 28.0 | 0.25 | 150 |
| 07D361K | 07D361KJ | 230 | 300 | 360 ((324~396) | 10 | 595 | 1200 | 600 | 1750 | 1250 | 25.0 | 32.0 | 0.25 | 140 |
| 07D391K | 07D391KJ | 250 | 320 | 390 ((351~429) | 10 | 650 | 1200 | 600 | 1750 | 1250 | 25.0 | 35.0 | 0.25 | 130 |
| 07D431K | 07D431KJ | 275 | 350 | 430 ((387~473 | 10 | 710 | 1200 | 600 | 1750 | 1250 | 28.0 | 40.0 | 0.25 | 115 |
| 07D471K | 07D471KJ | 300 | 385 | 470 ((423~517) | 10 | 775 | 1200 | 600 | 1750 | 1250 | 30.0 | 42.0 | 0.25 | 105 |
| 07D511K | 07D511KJ | 320 | 415 | 510 ((459~561) | 10 | 845 | 1200 | 600 | 1750 | 1250 | 30.0 | 45.0 | 0.25 | 100 |
| 07D561K | 07D561KJ | 350 | 460 | 560 ((504~616) | 10 | 925 | 1200 | 600 | 1750 | 1250 | 30.0 | 49.0 | 0.25 | 90 |
| 07D621K | 07D621KJ | 385 | 505 | 620 ((558~682) | 10 | 1025 | 1200 | 600 | 1750 | 1250 | 33.0 | 55.0 | 0.25 | 80 |
| 07D681K | 07D681KJ | 420 | 560 | 680 ((612~748) | 10 | 1120 | 1200 | 600 | 1750 | 1250 | 33.0 | 60.0 | 0.25 | 75 |
| 07D751K | 07D751KJ | 460 | 615 | 750 ((675~825) | 10 | 1240 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
| 07D781K | 07D781KJ | 485 | 640 | 780 ((702~858) | 10 | 1290 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
| 07D821K | 07D821KJ | 510 | 670 | 820 ((738 ~ 902) | 10 | 1355 | 1200 | 600 | 1750 | 1250 | 67.2 | 70.0 | 0.25 | 60 |
Lưu ý:Điện áp>33V, K là ±10%
Về Varistor
Varistor, được gọi là MOV, là một thành phần bán dẫn bảo vệ điện áp không tuyến tính nhạy cảm với điện áp.Để thích nghi với các yêu cầu về kích thước không gian của việc thu nhỏ thiết bị và đáp ứng nhu cầu nâng cấp chức năng, nguồn cung cấp điện, quản lý pin và các chức năng hệ thống chuyên dụng đều yêu cầu các giải pháp tiên tiến tích hợp cao.Đây là những vấn đề chính cần phải được giải quyết để thiết kế hệ thống điện tử tiêu dùng thành công. Làm thế nào để cải thiện mức độ bảo vệ mạch của các sản phẩm điện tử tiêu dùng?Nguyên tắc hoạt động của varistor là nó có nhiễu cao khi không có điện áp quá cao ngay lập tức, nhưng trở kháng của nó sẽ tiếp tục giảm khi dòng điện và điện áp gia tăng, và đặc điểm dòng điện và điện áp của nó là không tuyến tính mạnh mẽ.
Chức năng của varistor là gì?
Thời gian phản ứng của varistor là mức ns, nhanh hơn so với ống xả không khí và chậm hơn một chút so với ống TVS.tốc độ phản hồi của nó có thể đáp ứng các yêu cầu bảo vệ điện áp quá cao của mạch điện tửNăng lượng nối của một varistor thường ở mức hàng trăm đến hàng ngàn Pf. Trong nhiều trường hợp,Nó không phù hợp để sử dụng trực tiếp trong việc bảo vệ các đường tín hiệu tần số cao. Khi được sử dụng trong bảo vệ mạch AC, dung lượng nối lớn của nó sẽ làm tăng rò rỉ.Khả năng lưu lượng của varistor lớn hơn, nhưng nhỏ hơn so với ống xả khí.
Mô tả:
Các varistor dẫn đầu quang 07D cung cấp một giải pháp bảo vệ mạch lý tưởng cho các ứng dụng điện áp DC thấp hơn bằng cách cung cấp các chỉ số gia tăng cao hơn bao giờ hết trong các đĩa nhỏ như vậy.
Đánh giá dòng điện đà cao nhất có thể đạt đến 1,75KA (bắt 8 / 20 μs) để bảo vệ chống lại đà cao cao, bao gồm nhiễu đập sét gián tiếp,hệ thống chuyển transients và transients nhanh bất thường từ nguồn điện.
Đặc điểm:
|
u Phạm vi điện áp hoạt động rộng (V1mA) từ 18V đến 820V u Phản ứng nhanh với điện áp quá cao tạm thời u Khả năng hấp thụ năng lượng thoáng qua lớn u Tỷ lệ kẹp thấp và không có dòng tiếp tục u Đáp ứng mức MSL 1, theo J-STD-020 |
Ứng dụng:
Các hệ thống cung cấp điện, các thiết bị giảm áp, hệ thống an ninh, bảo vệ động cơ, hệ thống điện tử ô tô, thiết bị gia dụng, v.v.
| Vật liệu | Không có chất phóng xạ |
| Hoạt động Nhiệt độ | -40°C ~ +85°C |
| Nhiệt độ lưu trữ | -55°C ~ +125°C |
| Cơ thể | Bọc niken |
| Chống | Bọc bằng thiếc |
| Thiết bị không chì | Bọc niken |
