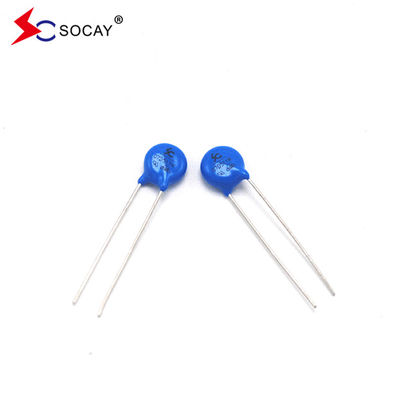

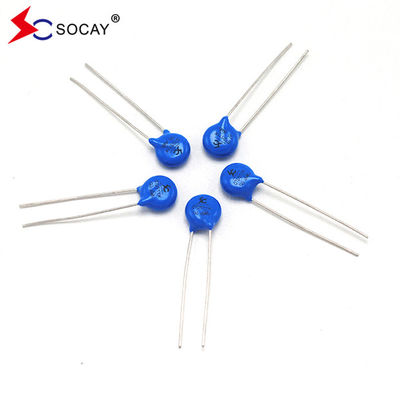

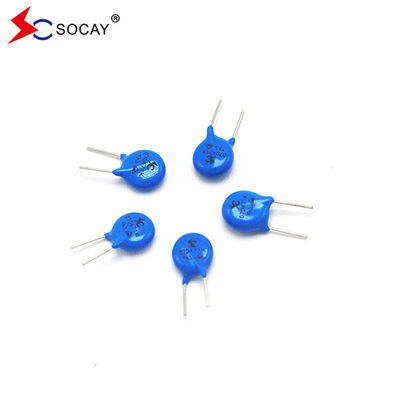

High Power Zov Varistor 07d 271k 270V Ф7mm gói loại 220 ((198~242) V
DATASHEET:07D Series_v2306.1.pdf
| Số loại | Điện áp tối đa cho phép | Varistor Điện áp |
Tối đa Chèn chặt Điện áp |
Chống lại Tăng Hiện tại |
Tối đa Năng lượng (10/1000μs) |
Đánh giá Sức mạnh |
TCapacity ypical (Reference) | |||||||
| Tiêu chuẩn | Làn sóng cao | VAC(V) | VDC(V) |
V1mA (V) |
Tôi...P(A) | VC(V) |
I ((A) Tiêu chuẩn |
I ((A) Làn sóng cao |
(J) Tiêu chuẩn |
(J) Làn sóng cao |
(W) | @ 1KHZ (pf) | ||
| 1 lần | 2 lần | 1 lần | 2 lần | |||||||||||
| 07D180K | 07D180KJ | 11 | 14 | 18 ((15 ~ 21.6) | 2.5 | 36 | 250 | 125 | 500 | 250 | 0.9 | 2.0 | 0.02 | 2800 |
| 07D220K | 07D220KJ | 14 | 18 | 22 ((19.5~26) | 2.5 | 43 | 250 | 125 | 500 | 250 | 1.1 | 2.4 | 0.02 | 2300 |
| 07D270K | 07D270KJ | 17 | 22 | 27(24~30) | 2.5 | 53 | 250 | 125 | 500 | 250 | 1.4 | 3.0 | 0.02 | 1800 |
| 07D330K | 07D330KJ | 20 | 26 | 33(29.5~36.5) | 2.5 | 66 | 250 | 125 | 500 | 250 | 1.7 | 3.5 | 0.02 | 1500 |
| 07D390K | 07D390KJ | 25 | 31 | 39 ((35~43) | 2.5 | 77 | 250 | 125 | 500 | 250 | 2.1 | 4.0 | 0.02 | 1300 |
| 07D470K | 07D470KJ | 30 | 38 | 47 ((42~54) | 2.5 | 93 | 250 | 125 | 500 | 250 | 2.5 | 5.0 | 0.02 | 1100 |
| 07D560K | 07D560KJ | 35 | 45 | 56 ((50~62) | 2.5 | 110 | 250 | 125 | 500 | 250 | 3.1 | 6.0 | 0.02 | 900 |
| 07D680K | 07D680KJ | 40 | 56 | 68 ((61~75) | 2.5 | 135 | 250 | 125 | 500 | 250 | 3.6 | 7.0 | 0.02 | 740 |
| 07D820K | 07D820KJ | 50 | 65 | 82(74~90) | 10 | 135 | 1200 | 600 | 1750 | 1250 | 5.5 | 10.0 | 0.25 | 600 |
| 07D101K | 07D101KJ | 60 | 85 | 100 ((90~110) | 10 | 165 | 1200 | 600 | 1750 | 1250 | 6.5 | 12.0 | 0.25 | 500 |
| 07D121K | 07D121KJ | 75 | 100 | 120 ((108~132) | 10 | 200 | 1200 | 600 | 1750 | 1250 | 7.8 | 13.0 | 0.25 | 420 |
| 07D151K | 07D151KJ | 95 | 125 | 150 ((135 ~ 165) | 10 | 250 | 1200 | 600 | 1750 | 1250 | 9.7 | 13.0 | 0.25 | 330 |
| 07D181K | 07D181KJ | 115 | 150 | 180 ((162~198) | 10 | 300 | 1200 | 600 | 1750 | 1250 | 11.7 | 16.0 | 0.25 | 280 |
| 07D201K | 07D201KJ | 130 | 170 | 200 ((180~220) | 10 | 340 | 1200 | 600 | 1750 | 1250 | 13.0 | 17.0 | 0.25 | 250 |
| 07D221K | 07D221KJ | 140 | 180 | 220 ((198~242) | 10 | 360 | 1200 | 600 | 1750 | 1250 | 14.0 | 19.0 | 0.25 | 230 |
| 07D241K | 07D241KJ | 150 | 200 | 240 ((216~264) | 10 | 395 | 1200 | 600 | 1750 | 1250 | 15.0 | 21.0 | 0.25 | 210 |
| 07D271K | 07D271KJ | 175 | 225 | 270 ((243~297) | 10 | 455 | 1200 | 600 | 1750 | 1250 | 18.0 | 24.0 | 0.25 | 185 |
| 07D301K | 07D301KJ | 190 | 250 | 300(270~330) | 10 | 500 | 1200 | 600 | 1750 | 1250 | 20.0 | 26.0 | 0.25 | 165 |
| 07D331K | 07D331KJ | 210 | 275 | 330 ((297~363) | 10 | 550 | 1200 | 600 | 1750 | 1250 | 23.0 | 28.0 | 0.25 | 150 |
| 07D361K | 07D361KJ | 230 | 300 | 360 ((324~396) | 10 | 595 | 1200 | 600 | 1750 | 1250 | 25.0 | 32.0 | 0.25 | 140 |
| 07D391K | 07D391KJ | 250 | 320 | 390 ((351~429) | 10 | 650 | 1200 | 600 | 1750 | 1250 | 25.0 | 35.0 | 0.25 | 130 |
| 07D431K | 07D431KJ | 275 | 350 | 430 ((387~473 | 10 | 710 | 1200 | 600 | 1750 | 1250 | 28.0 | 40.0 | 0.25 | 115 |
| 07D471K | 07D471KJ | 300 | 385 | 470 ((423~517) | 10 | 775 | 1200 | 600 | 1750 | 1250 | 30.0 | 42.0 | 0.25 | 105 |
| 07D511K | 07D511KJ | 320 | 415 | 510 ((459~561) | 10 | 845 | 1200 | 600 | 1750 | 1250 | 30.0 | 45.0 | 0.25 | 100 |
| 07D561K | 07D561KJ | 350 | 460 | 560 ((504~616) | 10 | 925 | 1200 | 600 | 1750 | 1250 | 30.0 | 49.0 | 0.25 | 90 |
| 07D621K | 07D621KJ | 385 | 505 | 620 ((558~682) | 10 | 1025 | 1200 | 600 | 1750 | 1250 | 33.0 | 55.0 | 0.25 | 80 |
| 07D681K | 07D681KJ | 420 | 560 | 680 ((612~748) | 10 | 1120 | 1200 | 600 | 1750 | 1250 | 33.0 | 60.0 | 0.25 | 75 |
| 07D751K | 07D751KJ | 460 | 615 | 750 ((675~825) | 10 | 1240 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
| 07D781K | 07D781KJ | 485 | 640 | 780 ((702~858) | 10 | 1290 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
| 07D821K | 07D821KJ | 510 | 670 | 820 ((738 ~ 902) | 10 | 1355 | 1200 | 600 | 1750 | 1250 | 67.2 | 70.0 | 0.25 | 60 |
Lưu ý:Điện áp>33V, K là ±10%
Mô tả:
Các varistor dẫn đầu quang 07D cung cấp một giải pháp bảo vệ mạch lý tưởng cho các ứng dụng điện áp DC thấp hơn bằng cách cung cấp các chỉ số gia tăng cao hơn bao giờ hết trong các đĩa nhỏ như vậy.
Đánh giá dòng điện đà cao nhất có thể đạt đến 1,75KA (bắt 8 / 20 μs) để bảo vệ chống lại đà cao cao, bao gồm nhiễu đập sét gián tiếp,hệ thống chuyển transients và transients nhanh bất thường từ nguồn điện.
Chức năng của varistor là gì?
Thời gian phản ứng của varistor là mức ns, nhanh hơn so với ống xả không khí và chậm hơn một chút so với ống TVS.tốc độ phản hồi của nó có thể đáp ứng các yêu cầu bảo vệ điện áp quá cao của mạch điện tửNăng lượng nối của một varistor thường ở mức hàng trăm đến hàng ngàn Pf. Trong nhiều trường hợp,Nó không phù hợp để sử dụng trực tiếp trong việc bảo vệ các đường tín hiệu tần số cao. Khi được sử dụng trong bảo vệ mạch AC, dung lượng nối lớn của nó sẽ làm tăng rò rỉ.Khả năng lưu lượng của varistor lớn hơn, nhưng nhỏ hơn so với ống xả khí.
Đặc điểm lớn nhất của varistor là khi điện áp áp dụng cho nó thấp hơn ngưỡng "UN", dòng chảy qua nó cực kỳ nhỏ, tương đương với một van đóng.Khi điện áp vượt quá UN, kháng cự của nó Giá trị trở nên nhỏ hơn, làm cho dòng chảy qua nó tăng lên mà không có nhiều thay đổi trong tác động đến các mạch khác,do đó làm giảm tác động của điện áp quá mức trên các mạch nhạy cảm tiếp theoSử dụng chức năng này, quá tải bất thường thường xảy ra trong mạch có thể bị ức chế và mạch có thể được bảo vệ khỏi thiệt hại quá tải.
Varistors chủ yếu được sử dụng để bảo vệ điện áp quá cao tạm thời,nhưng tính năng volt-ampere của nó tương tự như các bộ điều chỉnh điện áp bán dẫn cũng cho phép nó có nhiều chức năng thành phần mạch, như:
(1) Điện áp ổn định của các thành phần ổn định điện áp cao và điện áp thấp DC có thể cao đến vài ngàn volt, vượt quá tầm với của các ống điều chỉnh điện áp silicon.
(2) Thành phần phát hiện biến động điện áp.
(3) Bộ phận chuyển động pin DC.
(4) Các thành phần cân bằng điện áp.
(5) Thành phần khởi động huỳnh quang
Đặc điểm:
|
u Phạm vi điện áp hoạt động rộng (V1mA) từ 18V đến 820V u Phản ứng nhanh với điện áp quá cao tạm thời u Khả năng hấp thụ năng lượng thoáng qua lớn u Tỷ lệ kẹp thấp và không có dòng tiếp tục u Đáp ứng mức MSL 1, theo J-STD-020 |
Phân loại phổ biến của varistor
1. Các kích thước đường kính khác nhau: 5mm, 7mm, 10mm, 14mm, 20mm, 25mm, 32mm, 34mm, 40mm, 53mm. Theo kích thước, tên gọi thông thường của SOCAY là 5mm-5D; 10mm-10D, v.v.
2. Phạm vi điện áp kháng cự biến động: 18V-1800V
3. Khả năng chịu nhiều giật: tiêu chuẩn, giật cao, giật siêu cao
4Khả năng xử lý và hấp thụ năng lượng lớn
5Tốc độ dòng chảy của một đơn vị duy nhất có thể đạt 70KA hoặc thậm chí cao hơn.
6. Thời gian phản ứng nhanh
7. Lưu lượng rò rỉ thấp
8Các dạng chì khác nhau: thẳng, cong và các loại chì đặc biệt khác
9Các hình thức đóng gói khác nhau: đóng gói lớn, đóng gói cuộn, đóng gói cuộn
Phân loại phổ biến của varistor
1. Các kích thước đường kính khác nhau: 5mm, 7mm, 10mm, 14mm, 20mm, 25mm, 32mm, 34mm, 40mm, 53mm. Theo kích thước, tên gọi thông thường của Semiware là 5mm-5D; 10mm-10D, v.v.
2. Phạm vi điện áp kháng cự biến động: 18V-1800V
3. Khả năng chịu nhiều giật: tiêu chuẩn, giật cao, giật siêu cao
4Khả năng xử lý và hấp thụ năng lượng lớn
5Tốc độ dòng chảy của một đơn vị duy nhất có thể đạt 70KA hoặc thậm chí cao hơn.
6. Thời gian phản ứng nhanh
7. Lưu lượng rò rỉ thấp
8Các dạng chì khác nhau: thẳng, cong và các loại chì đặc biệt khác
9Các hình thức đóng gói khác nhau: đóng gói lớn, đóng gói cuộn, đóng gói cuộn
| Vật liệu | Không có chất phóng xạ |
| Hoạt động Nhiệt độ | -40°C ~ +85°C |
| Nhiệt độ lưu trữ | -55°C ~ +125°C |
| Cơ thể | Bọc niken |
| Chống | Bọc bằng thiếc |
| Thiết bị không chì | Bọc niken |
