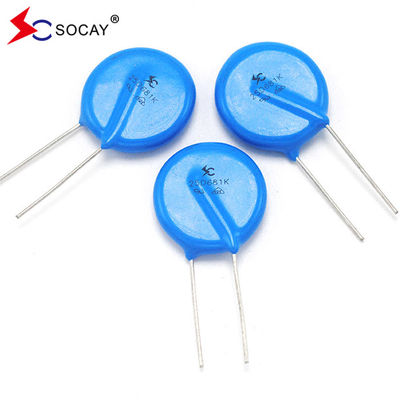

25D621K / 25D621KJ D25 MOV DISC 25MM 620V 15KA Varistor Components
DATASHEET:25D Series_v2306.1.pdf
| Số loại | Điện áp tối đa cho phép |
Varistor Điện áp |
Tối đa Chèn chặt Điện áp |
Chống lại dòng chảy 8/20μS |
Đánh giá Sức mạnh |
Năng lượng (10/1000μs)
|
Khả năng | ||||
| Tiêu chuẩn |
Cao Tăng |
VAC (V) |
VDC (V) |
V 1mA (V) |
Tôi...P (A) |
VC (V) |
Tiêu chuẩn A |
Làn sóng cao (A) |
(W) | (J) |
@ 1KHZ (pF) |
| 1 lần | 1 lần | ||||||||||
| 25D101K | 25D101KJ | 60 | 85 | 100 ((90-110) | 150 | 165 | 10000 | 20000 | 1.4 | 100 | 6300 |
| 25D201K | 25D201KJ | 130 | 170 | 200 ((185-225) | 150 | 330 | 15000 | 20000 | 1.0 | 215 | 2000 |
| 25D221K | 25D221KJ | 140 | 180 | 220 ((198-242) | 150 | 360 | 15000 | 20000 | 1.0 | 235 | 1800 |
| 25D241K | 25D241KJ | 150 | 200 | 240 ((216-264) | 150 | 395 | 15000 | 20000 | 1.0 | 245 | 1650 |
| 25D271K | 25D271KJ | 175 | 225 | 270 ((243-297) | 150 | 455 | 15000 | 20000 | 1.0 | 260 | 1500 |
| 25D301K | 25D301KJ | 190 | 250 | 300 ((270-330) | 150 | 505 | 15000 | 20000 | 1.0 | 275 | 1300 |
| 25D331K | 25D331KJ | 210 | 275 | 330(297-363) | 150 | 550 | 15000 | 20000 | 1.0 | 295 | 1200 |
| 25D361K | 25D361KJ | 230 | 300 | 360 ((324-396) | 150 | 595 | 15000 | 20000 | 1.0 | 305 | 1100 |
| 25D391K | 25D391KJ | 250 | 320 | 390 ((351-429) | 150 | 650 | 15000 | 20000 | 1.0 | 335 | 1000 |
| 25D431K | 25D431KJ | 275 | 350 | 430 ((387-473) | 150 | 710 | 15000 | 20000 | 1.0 | 365 | 930 |
| 25D471K | 25D471KJ | 300 | 385 | 470 ((423-517) | 150 | 775 | 15000 | 20000 | 1.0 | 390 | 850 |
| 25D511K | 25D511KJ | 320 | 415 | 510 ((459-561) | 150 | 845 | 15000 | 20000 | 1.0 | 440 | 780 |
| 25D561K | 25D561KJ | 350 | 460 | 560 ((504-616) | 150 | 920 | 15000 | 20000 | 1.0 | 490 | 715 |
| 25D621K | 25D621KJ | 385 | 505 | 620 ((558-682) | 150 | 1025 | 15000 | 20000 | 1.0 | 540 | 650 |
| 25D681K | 25D681KJ | 420 | 560 | 680 ((612-748) | 150 | 1120 | 15000 | 20000 | 1.0 | 570 | 600 |
| 25D751K | 25D751KJ | 460 | 615 | 750 ((675-825) | 150 | 1240 | 15000 | 20000 | 1.0 | 590 | 530 |
| 25D781K | 25D781KJ | 485 | 640 | 780 ((702-858) | 150 | 1290 | 15000 | 20000 | 1.0 | 620 | 510 |
| 25D821K | 25D821KJ | 510 | 670 | 820 ((738-902) | 150 | 1355 | 15000 | 20000 | 1.0 | 655 | 500 |
| 25D911K | 25D911KJ | 550 | 745 | 910 ((819-1001) | 150 | 1500 | 15000 | 20000 | 1.0 | 726 | 440 |
| 25D102K | 25D102KJ | 625 | 825 | 1000 ((900-1100) | 150 | 1650 | 15000 | 20000 | 1.0 | 685 | 650 |
| 25D112K | 25D112KJ | 680 | 895 | 1100 ((990-1210) | 150 | 1815 | 15000 | 20000 | 1.0 | 770 | 600 |
| 25D122K | 25D122KJ | 750 | 990 | 1200 ((1080-1320) | 150 | 1980 | 15000 | 20000 | 1.0 | 770 | 550 |
Về Varistor
Varistor là một thiết bị giới hạn điện áp bán dẫn được làm từ oxit kẽm ngâm.
Nó được sử dụng rộng rãi trong các mạch điện tử để bảo vệ do các đặc điểm phi tuyến tính tuyệt vời và khả năng hấp thụ siêu sóng.
Ưu điểm của varistor:
1Tốc độ dòng chảy lớn (100A ~ 70kA).
2- Loại hoàn chỉnh và nhiều ứng dụng
Nhược điểm của varistor:
1Các đặc điểm phi tuyến tính của varistor kém (kháng động lớn)
2Điện áp giới hạn (điện áp kẹp) cao hơn khi dòng điện lớn.
3. dòng rò rỉ lớn hơn ở điện áp thấp và dễ bị lão hóa hơn.
Mô tả:
Các varistor dẫn đầu quang 25D cung cấp một giải pháp bảo vệ mạch lý tưởng cho các ứng dụng điện áp DC thấp hơn bằng cách cung cấp các chỉ số sóng cao hơn bao giờ hết trong các đĩa nhỏ như vậy.
Đánh giá dòng điện đà đỉnh tối đa có thể đạt đến 20KA (bắt 8 / 20 μs) để bảo vệ chống lại các đà đỉnh cao, bao gồm sự can thiệp của sét gián tiếp,hệ thống chuyển transients và transients nhanh bất thường từ nguồn điện.
| Nhiệt độ hoạt động | -40°C ~ +85°C |
| Nhiệt độ lưu trữ | -40°C ~ +85°C |
| Nhiệt độ bề mặt làm việc | +115°C |
| Kháng cách nhiệt | > 100MΩ |
| Lớp phủ (chất nhựa epoxy) |
Khả năng chống cháy UL 94 V-0 |
| Lớp phủ | Nhựa epoxy |
| Sợi chì | Sợi đồng |
| Điện cực | Vàng hàn |
| Disk | Oxit kẽm |
| Cấu trúc | Số phần | Túi | Thùng nhỏ | Thẻ: |
| 25D | 25DXXXXX | 100 PCS | 1000 PCS | 2000 PCS |
