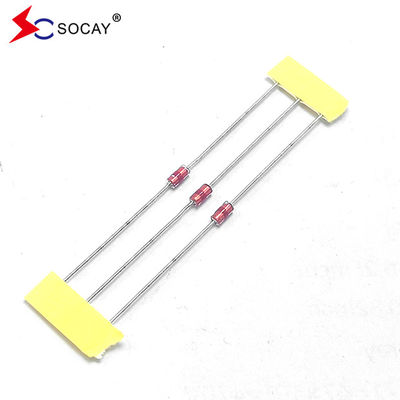

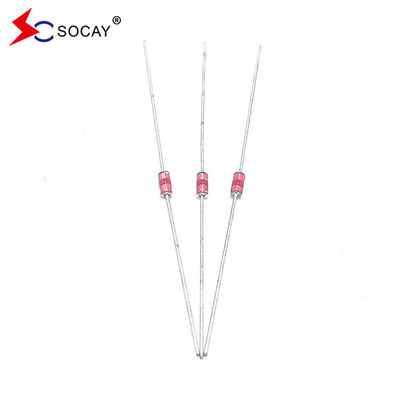

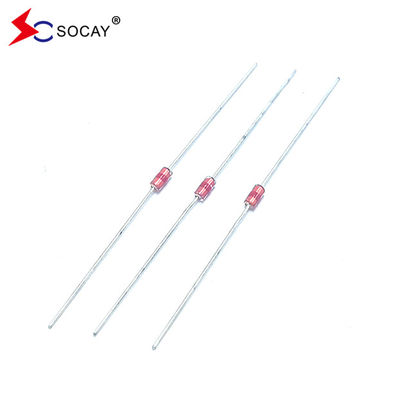

Bảo vệ lỗ hổng tia lửa dẫn trục (SPG) SCA-141N Vs 140 ((98~182)V 1.0pF @ 8 / 20μS 500A
DATASHEET:SCA_v2204.1.pdf
Mô tả
SPG giống như ống xả khí, việc sử dụng bao bì thủy tinh, các tính năng chính của nó là: khối lượng nhỏ, điện cực điện dung nhỏ, kháng cách nhiệt cao, phạm vi điện áp hỏng tùy chọn,Tốc độ phản ứng chậm (năng lượng dư lượng cao).
| PhầnSố |
DC Spark-over Điện áp Vs(V) |
Tối thiểu Khép kín Kháng chiến IR (OHM) / DC |
Tối đa Khả năng 1KHZ-6Vmax C (pF) |
TăngCtiền thuê Công suất 8/20 μS |
Đời sống sóng Kiểm tra |
| SCA-141N | 140 ((98~182) | 100M / 50V | 1.0 | 500A | 10KV / 100A, >200T |
| SCA-201M | 200 ((160~240) | 100M /100V | 1.0 | 500A | 10KV / 100A, >200T |
| SCA-301M | 300 ((240~360) | 100M /100V | 1.0 | 500A | 10KV / 100A, >200T |
| SCA-401M | 400 ((320~480) | 100M / 250V | 1.0 | 500A | 10KV / 100A, >200T |
| SCA-501M | 500 ((400~600) | 100M / 250V | 1.0 | 500A | 10KV / 100A, >200T |
| SCA-601M | 600 ((480 ~ 720) | 100M / 250V | 1.0 | 500A | 10KV / 100A, >200T |
| SCA-102M | 1000 ((800~1200) | 100M / 500V | 1.0 | 500A | 10KV / 100A, >200T |
Đặc điểm:
|
u Khoảng không rò rỉ hiện tại trước điện áp kẹp u Tối thiểu phân rã ở trạng thái bật/tắt. u Khả năng chống lại các đợt sét lặp đi lặp lại. u Capacity điện cực thấp (≤ 1.0pF) và cách ly cao (≥ 100MΩ). U RoHS phù hợp. u Đối xứng song phương. u Không nhạy cảm với nhiệt độ, độ ẩm và ánh sáng. u Nhiệt độ làm việc: -45 °C ~ +85 °C u Nhiệt độ lưu trữ: -45°C ~ +85°C u Đáp ứng mức MSL 1, theo J-STD-020 |
Nguyên tắc hoạt động
Tương tự trên mạch, khi thiết bị không hoạt động, giá trị điện trở cao (GΩ), công suất tương đương thấp có thể được coi là mạch mở, hầu như không tác động đến mạch.Khi có nhịp tim bất thường, kháng cự bên trong giảm ngay lập tức sau khi đạt được giá trị điện áp hoạt động, và dòng chảy được giải phóng ngay lập tức.nó trở lại trạng thái kháng cự cao, và mạch hoạt động bình thường.
Ứng dụng:
Tất cả các loại sản phẩm năng lượng,
Máy cách ly, biến tần, thiết bị y tế,
485 chuyển đổi, sản phẩm truyền thông,
các sản phẩm an ninh.
| PhầnSố | Mã màu1 | Mã màu2 | Mã màu3 |
| SCA-141N | Màu vàng | Màu đen | - |
| SCA-201M | Màu đỏ | - | - |
| SCA-301M | Cam | - | - |
| SCA-401M | Màu vàng | - | - |
| SCA-501M | Xanh | - | - |
| SCA-601M | Màu xanh | - | - |
| SCA-102M | Màu đen | - | - |
Xả hàn bằng tay
Nhiệt độ hàn sắt: 350±5°C
Thời gian sưởi ấm: tối đa 3 giây.
