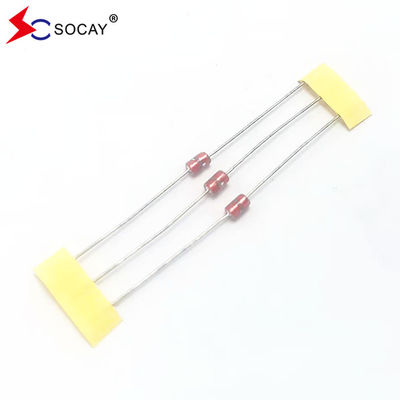

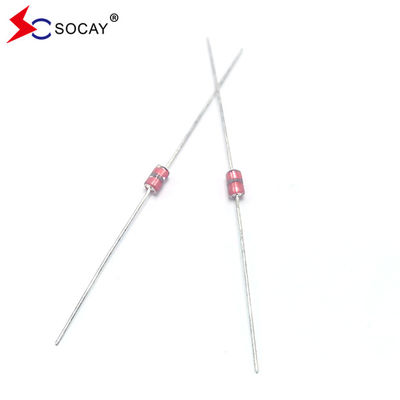

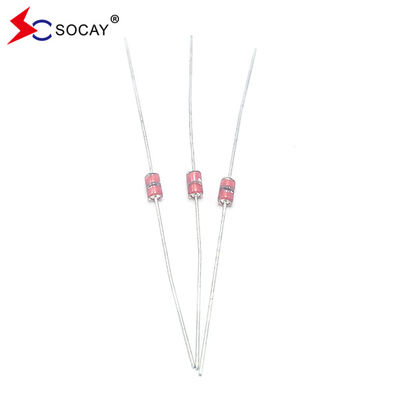

ống xả thủy tinh chì trục SCB-141N Vs 140 ((119 ~ 221) V 1.0pF @ 8 / 20μS 1000A Thích hợp cho nguồn điện
DATASHEET:SCB_v2204.1.pdf
| PhầnSố |
DC Spark-over Điện áp Vs(V) |
Tối thiểu Khép kín Kháng chiến IR (OHM) / DC |
Tối đa Khả năng 1KHZ-6Vmax C (pF) |
TăngCtiền thuê Công suất 8/20 μS |
Đời sống sóng Kiểm tra |
| SCB-141N | 140 ((126~210) | 100M / 50V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-181N | 180 ((126 ~ 234) | 100M / 50V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-201M | 200 ((160~240) | 100M /100V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-301M | 300 ((240~360) | 100M /100V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-401M | 400 ((320~480) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-501M | 500 ((400~600) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-601M | 600 ((480 ~ 720) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-701M | 700 ((560~840) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-102M | 1000 ((800~1200) | 100M / 500V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-122M | 1200 ((960~1440) | 100M / 500V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-152M | 1500 ((1200~1800) | 100M / 500V | 1.0 | 1000A | 10KV / 150A, >200T |
Đặc điểm:
|
u Khoảng không rò rỉ hiện tại trước điện áp kẹp u Tối thiểu phân rã ở trạng thái bật/tắt. u Khả năng chống lại các đợt sét lặp đi lặp lại. u Capacity điện cực thấp (≤ 1.0pF) và cách ly cao (≥ 100MΩ). U RoHS phù hợp. u Đối xứng song phương. u Không nhạy cảm với nhiệt độ, độ ẩm và ánh sáng. u Nhiệt độ làm việc: -45 °C ~ + 125 °C Nhiệt độ lưu trữ: -45°C ~ + 125°C u Đáp ứng mức MSL 1, theo J-STD-020 |
Ứng dụng:
|
u Các nguồn cung cấp điện u Động cơ loại bỏ tia lửa u Phương tiện chuyển mạch hấp thụ tia lửa u Bảo vệ xung đường truyền dữ liệu u Thiết bị điện tử yêu cầu tuân thủ UL497A và UL497B u Điện thoại/Fax/Modem u Máy phát tín hiệu tần số cao / máy thu tín hiệu tần số cao u ăng-ten vệ tinh u Máy tăng cường vô tuyến u Hệ thống báo động u ống tia cathode trong màn hình / TV |
| PhầnSố | Mã màu1 | Mã màu2 | Mã màu3 |
| SCB-141N | Màu đen | Màu vàng | - |
| SCB-181N | Xám | - | - |
| SCB-201M | Màu đỏ | - | - |
| SCB-301M | Cam | - | - |
| SCB-401M | Màu vàng | - | - |
| SCB-501M | Xanh | - | - |
| SCB-601M | Màu xanh | - | - |
| SCB-701M | Màu tím | - | - |
| SCB-102M | Màu đen | - | - |
| SCB-122M | Màu đen | Màu đỏ | Màu đỏ |
| SCB-152M | Màu đen | Xanh | Màu đỏ |
| Các mục | Phương pháp thử nghiệm | Tiêu chuẩn |
| DC Spark-over Voltage | Đo điện áp xả khởi động (Vs) bằng cách tăng dần điện áp DC áp dụng. Điện thử là 0,5mA tối đa. Và điện áp DC tăng lên trong phạm vi 100V/s ((Vs<1000V) hoặc 500V/s ((Vs≥1000V). |
Tỷ lệ thay đổi, trong vòng ± 30% Kháng cách nhiệt & điện dung, phù hợp với thông số kỹ thuật. |
| Kháng cách nhiệt | Đo điện trở cách nhiệt trên đầu cuối ở điện áp bình thường. Nhưng điện áp thử nghiệm không vượt quá điện áp bùng cháy DC. | |
| Khả năng | Đo dung lượng điện tĩnh bằng cách áp dụng điện áp dưới 6V (ở 1KHz) giữa các đầu cuối. | |
| Cuộc sống tĩnh | 10KV với 1500pf condenser được xả qua điện trở 2KΩ. 200 lần trong khoảng thời gian 10sec. |
△Vs/Vs≤30% Đặc điểm của các mục khác phải đáp ứng giá trị được chỉ định |
|
Dòng điện giật Công suất |
1.2/50μs & 8/20μs, 1000A, kết nối điện với điện trở (1 ~ 2 Ω), ± 5 lần, mỗi khoảng thời gian 60 giây. Sau đó, ngoại hình phải được kiểm tra trực quan. | Không có vết nứt và không có thất bại. |
| Chống lạnh | Đo sau -40 °C/1000 HRS & nhiệt độ bình thường/2 HRS. | Các đặc điểm phù hợp với thông số kỹ thuật |
| Chống nhiệt | Đo sau 125°C /1000 HRS & nhiệt độ bình thường/2 HRS. | |
| Chống độ ẩm | Đo sau độ ẩm 90 ~ 95 °C ((45 °C)) /1000 HRS & nhiệt độ bình thường/2 HRS. | |
| Chu kỳ nhiệt độ | 10 lần lặp lại chu kỳ -40 °C / 30 phút → bình thường, nhiệt độ/2 phút →125 °C/30 phút, đo sau nhiệt độ bình thường/2 HRS. | |
| Khả năng hàn | Áp dụng luồng và ngâm trong hàn nóng chảy 230 ± 5 °C trong 3 giây đến điểm 1,5 mm từ cơ thể. Kiểm tra độ bám sát của hàn. | Sợi chì được phủ đồng đều bằng hàn |
| Nhiệt độ hàn | Đo sau khi sợi chì được nhúng đến điểm 1,5 mm từ cơ thể vào hàn 260 ± 5 °C trong 10 giây | Phù hợp với thông số kỹ thuật số |
| Nỗ lực kéo | Áp dụng tải 0.5kg trong 10 giây | Chất chì không được kéo ra để vỡ |
| Sức mạnh uốn cong | Xoắn dây chì ở điểm 2mm từ cơ thể dưới tải trọng 0,25 và trở lại điểm ban đầu của nó. |
