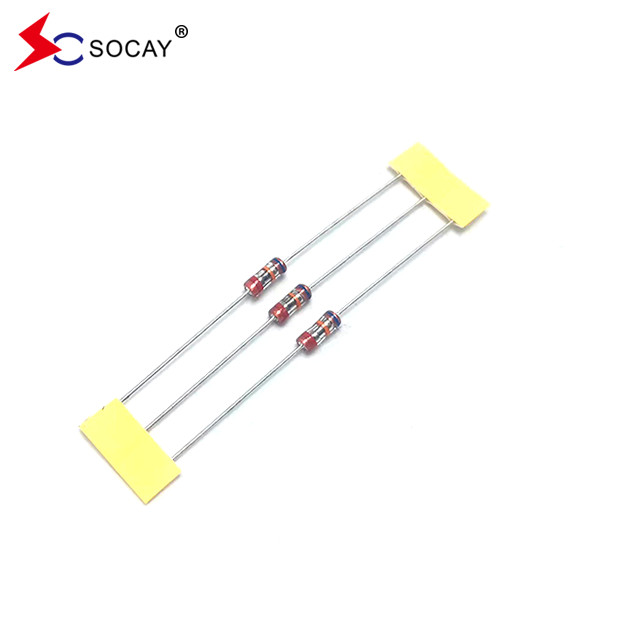

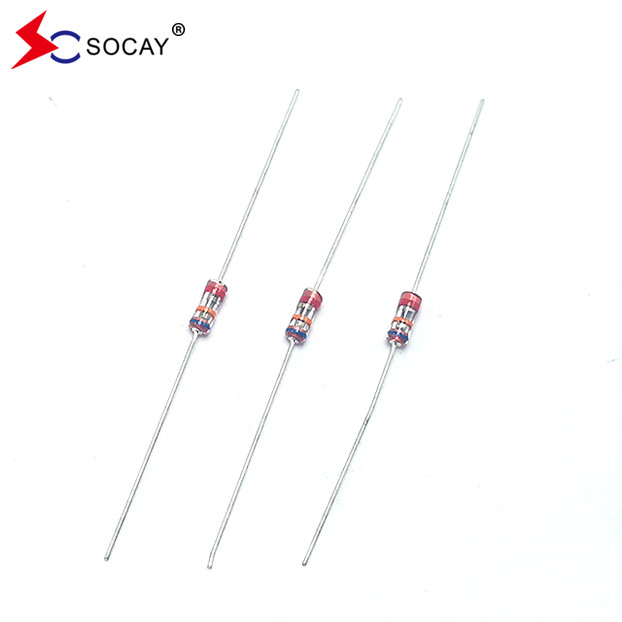

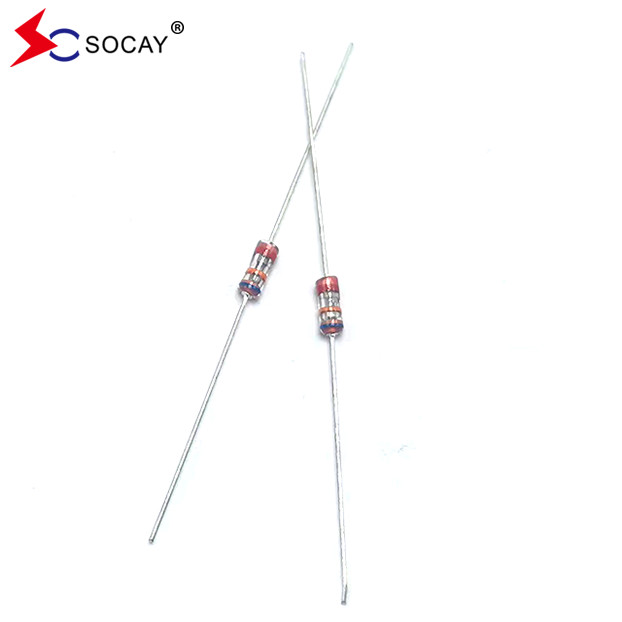

SOCAY SCBE Series Glass Discharge Tube SCBE-141N SPG 140VS Capacity điện cực thấp (≤1.0pF)
DATASHEET:SCBE_v2204.1.pdf
| PhầnSố |
DC Spark-over Điện áp Vs(V) |
Tối thiểu Khép kín Kháng chiến IR (OHM) / DC |
Tối đa Khả năng 1KHZ-6Vmax C (pF) |
TăngCtiền thuê Công suất 8/20 μS |
Đời sống sóng Kiểm tra |
| SCBE-141N | 140 ((98~182) | 100M / 50V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCBE-201M | 200 ((160~240) | 100M /100V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCBE-251M | 250 ((200~300) | 100M /100V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCBE-301M | 300 ((240~360) | 100M /100V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCBE-401M | 400 ((320~480) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCBE-501M | 500 ((400~600) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCBE-601M | 600 ((480 ~ 720) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCBE-102M | 1000 ((800~1200) | 100M / 500V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCBE-122M | 1200 ((960~1440) | 100M / 500V | 1.0 | 1000A | 10KV / 150A, >200T |
Đặc điểm:
|
u Khoảng không rò rỉ hiện tại trước điện áp kẹp u Tối thiểu phân rã ở trạng thái bật/tắt. u Khả năng chống lại các đợt sét lặp đi lặp lại. u Capacity điện cực thấp (≤ 1.0pF) và cách ly cao (≥ 100MΩ). U RoHS phù hợp. u Đối xứng song phương. u Không nhạy cảm với nhiệt độ, độ ẩm và ánh sáng. u Nhiệt độ làm việc: -45 °C ~ + 125 °C u Nhiệt độ lưu trữ: -45 °C ~ + 125 °C u Đáp ứng mức MSL 1, theo J-STD-020 |
Ứng dụng:
|
u Các nguồn cung cấp điện u Động cơ loại bỏ tia lửa u Phương tiện chuyển mạch hấp thụ tia lửa u Bảo vệ xung đường truyền dữ liệu u Thiết bị điện tử yêu cầu tuân thủ UL497A và UL497B u Điện thoại/Fax/Modem u Máy phát tín hiệu tần số cao / máy thu tín hiệu tần số cao u ăng-ten vệ tinh u Máy tăng cường vô tuyến u Hệ thống báo động u ống tia cathode trong màn hình / TV |
| PhầnSố | Mã màu1 | Mã màu2 | Mã màu3 |
| SCBE-141N | Màu nâu | Màu đỏ | Màu trắng |
| SCBE-201M | Màu đỏ | Cam | Màu xanh |
| SCBE-251M | Màu đỏ | Cam | Xanh |
| SCBE-301M | Cam | Màu đỏ | Màu trắng |
| SCBE-401M | Màu vàng | Màu đen | Màu nâu |
| SCBE-501M | Xanh | Màu vàng | Cam |
| SCBE-601M | Màu xanh | Màu đỏ | Màu vàng |
| SCBE-102M | Màu đen | Cam | Màu đỏ |
| SCBE-122M | Màu đen | Màu đỏ | Cam |
Xả hàn bằng tay
Nhiệt độ hàn sắt: 350±5°C
Thời gian sưởi ấm: tối đa 3 giây.
Chú ý chung đến hàn
Làm sạch
Khi sử dụng làm sạch siêu âm, bảng có thể cộng hưởng nếu sức mạnh đầu ra quá cao.chúng tôi khuyên bạn nên sử dụng các điều kiện dưới đây:
Tần số: tối đa 40kHz.
Lượng đầu ra: 20W/lít
Thời gian làm sạch: tối đa 5 phút.
