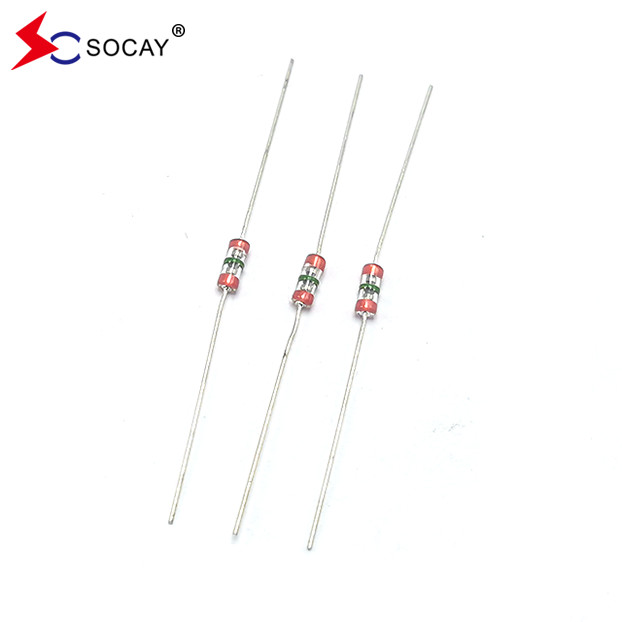

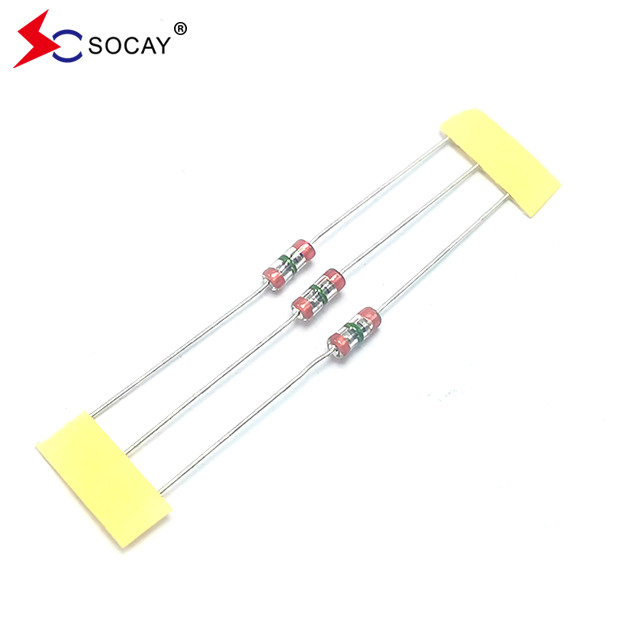

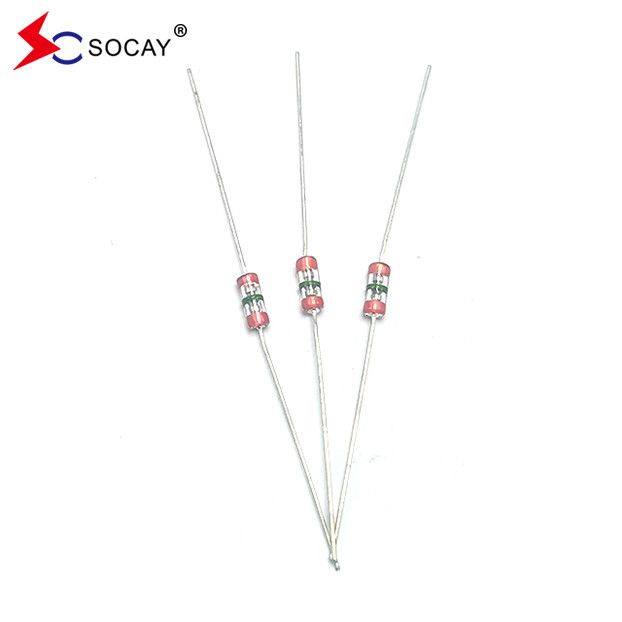

SCC-141N SPG SOCAY cung cấp kế hoạch bảo vệ miễn phí
DATASHEET:SCC_v2204.1.pdf
| PhầnSố | DC Spark-over Điện áp Vs(V) | Tối thiểu Khép kín Kháng chiến IR (OHM) / DC | Tối đa Khả năng 1KHZ-6Vmax C (pF) | TăngCtiền thuê Công suất 8/20 μS | Đời sống sóng Kiểm tra |
| SCC-141N | 140 ((126~210) | 100M / 50V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCC-201M | 200 ((160~240) | 100M /100V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCC-251M | 250 ((200~300) | 100M /100V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCC-301M | 300 ((240~360) | 100M /100V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCC-401M | 400 ((320~480) | 100M / 250V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCC-501M | 500 ((400~600) | 100M / 250V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCC-601M | 600 ((480 ~ 720) | 100M / 250V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCC-701M | 700 ((560~840) | 100M / 250V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCC-801M | 800 ((640~960) | 100M / 250V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCC-102M | 1000 ((800~1200) | 100M / 500V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCC-122M | 1200 ((960~1440) | 100M / 500V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCC-302M | 3000 (2400~3600) | 100M / 500V | 1.0 | 3000A | 10KV / 150A, >300T |
| SCC-362M | 3600 (2880~4320) | 100M / 500V | 1.0 | 3000A | 10KV / 150A, >300T |
Đặc điểm:
u Khoảng không rò rỉ hiện tại trước điện áp kẹp u Tối thiểu phân rã ở trạng thái bật/tắt. u Khả năng chống lại các đợt sét lặp đi lặp lại. u Capacity điện cực thấp (≤ 1.0pF) và cách ly cao (≥ 100MΩ). U RoHS phù hợp. u Đối xứng song phương. u Không nhạy cảm với nhiệt độ, độ ẩm và ánh sáng. u Nhiệt độ làm việc: -45 °C ~ + 125 °C Nhiệt độ lưu trữ: -45°C ~ + 125°C u Đáp ứng mức MSL 1, theo J-STD-020 |
Ứng dụng:
u Các nguồn cung cấp điện u Động cơ loại bỏ tia lửa u Phương tiện chuyển mạch hấp thụ tia lửa u Bảo vệ xung đường truyền dữ liệu u Thiết bị điện tử yêu cầu tuân thủ UL497A và UL497B u Điện thoại/Fax/Modem u Máy phát tín hiệu tần số cao / máy thu tín hiệu tần số cao u ăng-ten vệ tinh u Máy tăng cường vô tuyến u Hệ thống báo động u ống tia cathode trong màn hình / TV |
| PhầnSố | Mã màu1 | Mã màu2 | Mã màu3 |
| SCC-141N | Màu nâu | Màu đỏ | Màu trắng |
| SCC-201M | Màu đỏ | Màu nâu | Màu trắng |
| SCC-251M | Màu đỏ | Xanh | Màu nâu |
| SCC-301M | Cam | Màu đỏ | Màu trắng |
| SCC-401M | Màu vàng | Màu nâu | Màu trắng |
| SCC-501M | Xanh | Cam | Màu đỏ |
| SCC-601M | Màu xanh | Màu đỏ | Cam |
| SCC-801M | Xám | Màu đen | Màu đỏ |
| SCC-102M | Màu đen | Màu đen | Màu đỏ |
| SCC-122M | Màu đen | Màu đỏ | Cam |
| SCC-302M | Cam | Màu đen | Màu đỏ |
| SCC-362M | Cam | Màu xanh | Màu đỏ |
1) Thời gian được hiển thị trong các hình trên được đo từ thời điểm bề mặt chip đạt đến nhiệt độ.
2) Sự khác biệt nhiệt độ trong phần nhiệt độ cao nên trong phạm vi 110 ° C.
3) Sau khi hàn, không ép làm mát, để các bộ phận làm mát dần dần.
