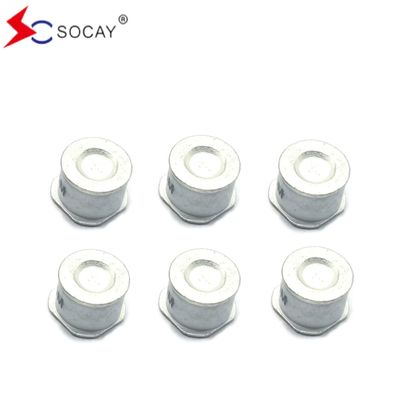

Đường xả khí gốm có chì trục 800V SC2E8-470MSMD GDT Chi tiết điện tử

Máy ngăn sét ống xả khí gốm trục trục 800V SC2E8-470MSMD GDT Chi tiết điện tử

DATASHEET:SC2E8_v91.1.pdf

Nguyên tắc hoạt động của ống xả khí gốm
Các ống xả khí gốm được niêm phong bằng gốm và bao gồm hai hoặc nhiều điện cực kim loại với khoảng trống bên trong, chứa khí trơ argon và neon.chúng được kết nối song song trên mạchKhi thiết bị không hoạt động, điện trở rất cao và công suất tương đương thấp. Nó có thể được coi là một mạch mở và hầu như không có tác động đến mạch.Khi có nhịp tim bất thường, kháng cự bên trong giảm ngay lập tức sau khi đạt được giá trị điện áp hoạt động, và dòng chảy được giải phóng.nó sẽ tự động trở lại trạng thái kháng cự cao và mạch sẽ hoạt động bình thường.

Ưu điểm của ống xả khí gốm:

1. Trước khi bị hỏng (hướng dẫn), nó tương đương với một mạch mở, với một kháng cự lớn và không có hoặc rất nhỏ dòng rò rỉ;

2Sau khi bị hỏng (chuyển dẫn), nó tương đương với một mạch ngắn, có thể truyền một dòng điện lớn với một sự sụt giảm điện áp rất nhỏ;

3Khả năng dòng xung (điện đỉnh) rất lớn; 2,5kA ~ 100kA;

4Nó có các đặc điểm đối xứng hai chiều.

5Giá trị điện dung rất nhỏ, dưới 3pF.

Nhược điểm của ống xả khí gốm:

1Vì sự ion hóa khí đòi hỏi một lượng thời gian nhất định, tốc độ phản ứng chậm. Thời gian phản ứng thường là 0,2 ~ 0,3μs (200 ~ 300ns), và nhanh nhất là khoảng 0,1μs (100ns).Trước khi nó được bật, sẽ có một xung sắc nét với kích thước lớn hơn rò rỉ qua và không có tác dụng bảo vệ;

2. điện áp phá vỡ có tính nhất quán kém và phân tán lớn, thường là ± 20%;

3. điện áp ngắt chỉ có một vài giá trị cụ thể;

Chọn ống xả khí gốm:

1. Trong tác động xung nhanh, nó mất một thời gian nhất định cho sự ion hóa khí của ống xả khí gốm (thường là 0.2 ~ 0.3μ s, nhanh nhất là khoảng 0.1μ s),do đó, một xung sắc nét với một khuếch đại cao hơn sẽ rò rỉ đến phía sau điĐể ức chế xung sắc nét này, có một số phương pháp: a. Kết nối một tụ hoặc varistor song song với ống xả; b.Kết nối một cảm ứng trong loạt sau khi ống xả hoặc để lại một đường dẫn truyền của chiều dài thích hợp để giảm bớt xung sắc nét đến một giá trị thấp hơnCấp độ; c. Tiếp nhận một mạch bảo vệ hai cấp độ, với ống xả là cấp độ đầu tiên và ống TVS hoặc bảo vệ điện áp quá cao bán dẫn là cấp độ thứ hai.Hai cấp độ được cách ly bởi kháng cự, cảm ứng hoặc tự phục hồi an toàn.

2. Chọn điện áp ngắt DC Vsdc: Giá trị tối thiểu của điện áp ngắt DC Vsdc nên lớn hơn 1,2 lần điện áp đỉnh nguồn cung cấp điện cao nhất có thể hoặc điện áp tín hiệu cao nhất.

3Chọn dòng điện xả xung: Việc lựa chọn nên dựa trên dòng điện tăng cao nhất có thể xuất hiện trên đường dây hoặc dòng điện tăng cao nhất cần bảo vệ.Dòng xả xung của ống xả phải được tính theo dòng xả xung danh nghĩa (hoặc một nửa dòng xả xung đơn).

4Các ống xả khí gốm thường không được sử dụng song song do lỗi lớn trong điện áp phá vỡ.

5Sau khi hiện tại vấn đề: Để đảm bảo rằng ống xả có thể bình thường tắt vòng cung sau khi phá vỡ tác động,ở những nơi có khả năng xảy ra dòng điện sau (chẳng hạn như trong các mạch hoạt động), một varistor hoặc một bộ an toàn tự phục hồi có thể được kết nối hàng loạt với ống xả.

Ứng dụng

Nguồn cung cấp điện công nghiệp, nguồn cung cấp điện truyền thông, nguồn cung cấp điện biến tần, nguồn cung cấp điện UPS không bị gián đoạn, nguồn cung cấp điện điều chỉnh, nguồn cung cấp điện lái, nguồn cung cấp điện chuyển mạch, mô-đun điện,phân biệt, biến tần, thiết bị y tế,
