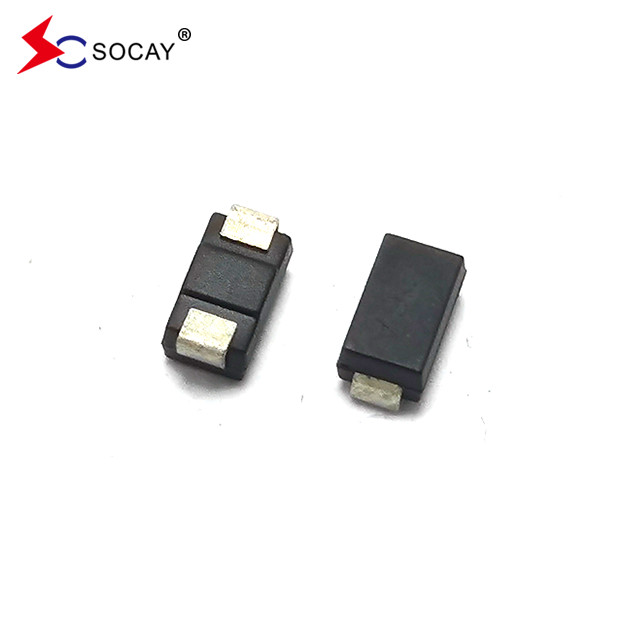

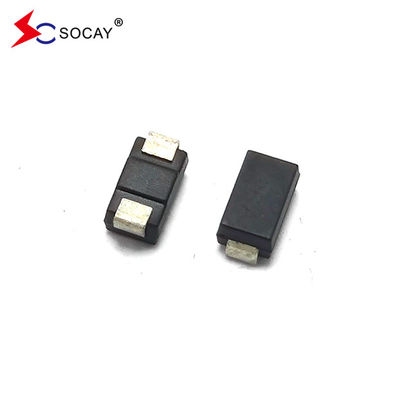

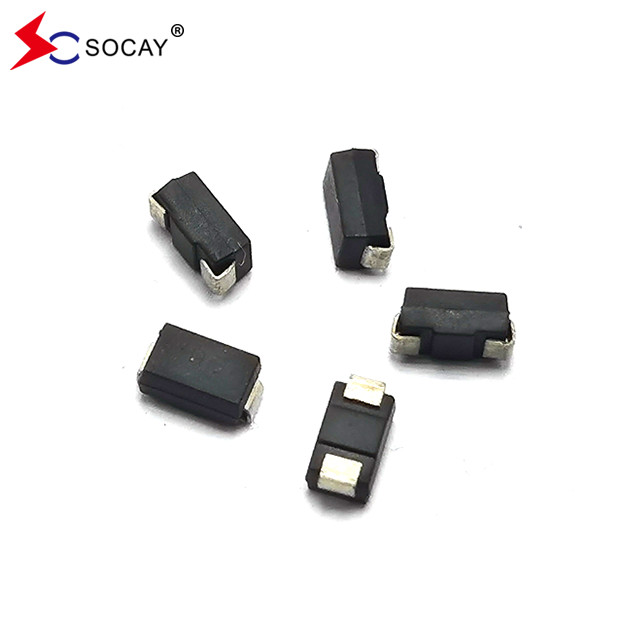

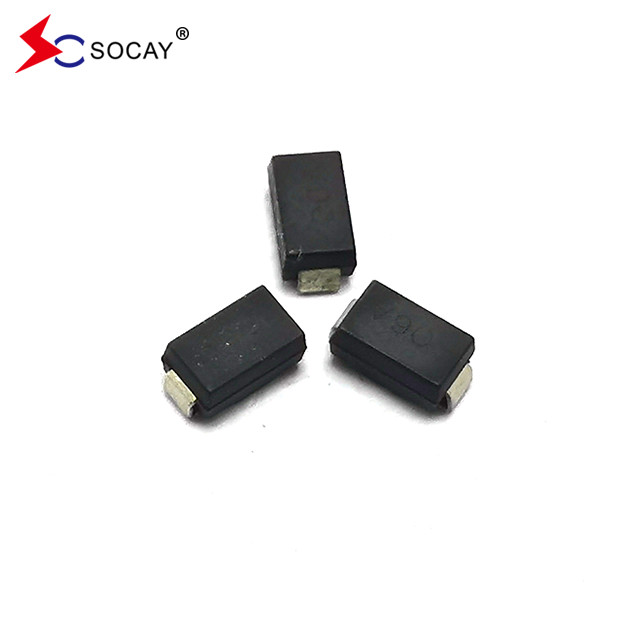

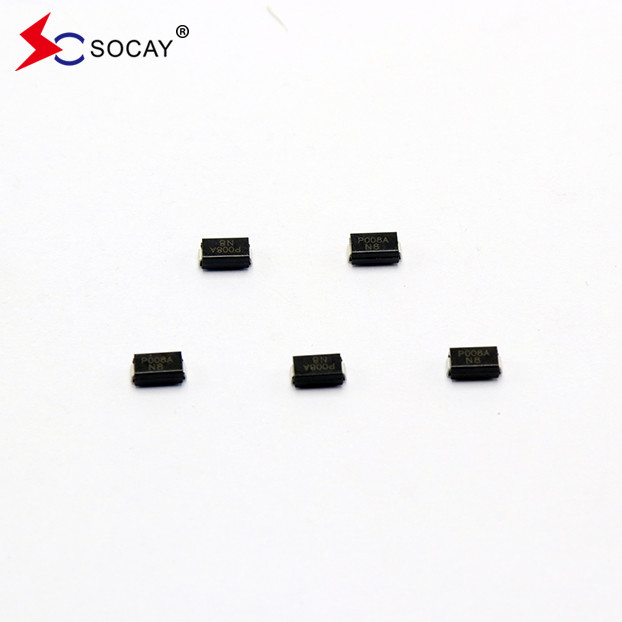

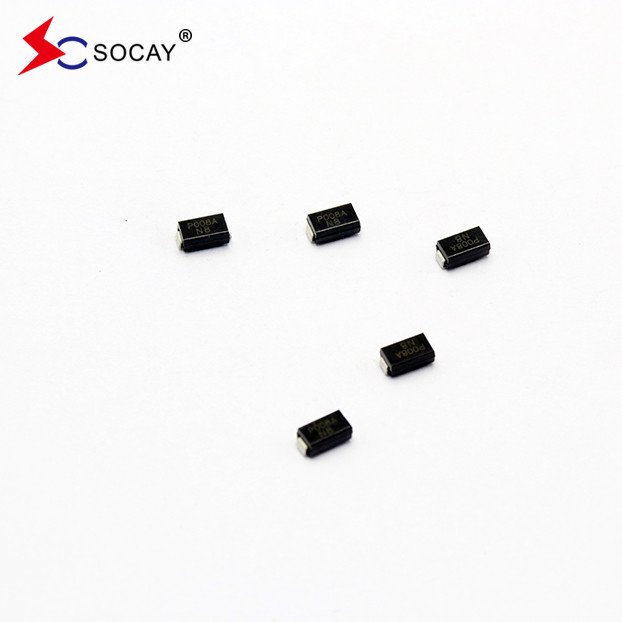

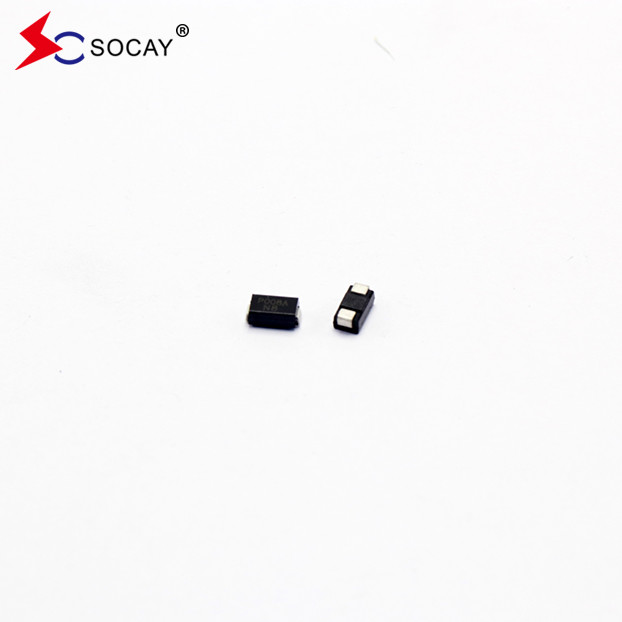

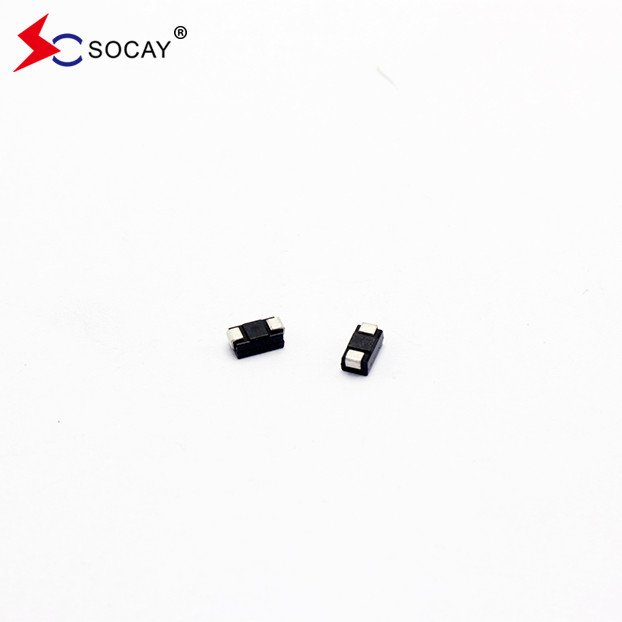

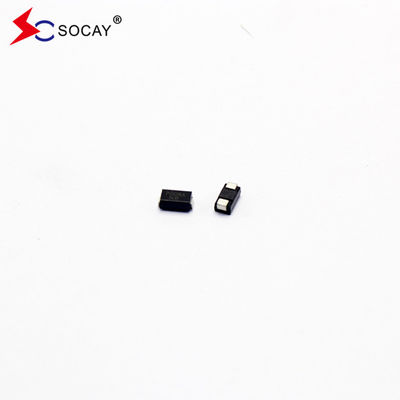

TSS Thyristor Surge Suppressors P0080TB Chi tiết bán dẫn DO-214AC SMA
DATASHEET:PXXX0TB_v2101.2.pdf
Phần của trang dữ liệu như dưới đây
| Số phần | Đánh dấu |
VDRM @IDRM=5μA
|
VS① @100V/μS |
Tôi...S |
VT @IT=2.2A |
Tôi...T | Tôi...H |
C0② @ 1MHz, 2Vbias |
| V Mtrong. | V Mtrục. | mA Mtrục. | V tối đa. | Atối đa. | mA phút. | pFkiểu. | ||
| P0080TB | P008B | 6 | 25 | 800 | 4 | 2.2 | 50 | 130 |
| P0220TB | P22B | 15 | 30 | 800 | 4 | 2.2 | 50 | 120 |
| P0300TB | P03B | 25 | 40 | 800 | 4 | 2.2 | 50 | 120 |
| P0640TB | P06B | 58 | 77 | 800 | 4 | 2.2 | 120 | 80 |
| P0720TB | P07B | 66 | 87 | 800 | 4 | 2.2 | 120 | 75 |
| P0900TB | P09B | 75 | 98 | 800 | 4 | 2.2 | 120 | 70 |
| P1100TB | P11B | 90 | 130 | 800 | 4 | 2.2 | 120 | 70 |
| P1300TB | P13B | 120 | 160 | 800 | 4 | 2.2 | 120 | 60 |
| P1500TB | P15B | 140 | 180 | 800 | 4 | 2.2 | 120 | 55 |
| P1800TB | P18B | 170 | 220 | 800 | 4 | 2.2 | 120 | 50 |
| P2300TB | P23B | 190 | 260 | 800 | 4 | 2.2 | 120 | 50 |
| P2600TB | P26B | 220 | 300 | 800 | 4 | 2.2 | 120 | 45 |
| P3100TB | P31B | 275 | 350 | 800 | 4 | 2.2 | 120 | 45 |
| P3500TB | P35B | 320 | 400 | 800 | 4 | 2.2 | 150 | 40 |
|
Ghi chú: 1 VSđược đo ở 100KV/s; 2 Capacitance ngoài trạng thái được đo bằng VDC=2V, VRMS=1V, f=1MHz. |
||||||||
Đặc điểm:
L Thiết kế gắn bề mặt tối ưu hóa việc sử dụng không gian bảng
L phản ứng nhanh chóng với điện áp chuyển tiếp tăng nhanh
| Parameter | Biểu tượng | Giá trị | Đơn vị |
| Phạm vi nhiệt độ lưu trữ | Tthg | -60 đến +150 | °C |
| Phạm vi nhiệt độ giao điểm hoạt động | Tj | -40 đến +150 | °C |
| Dòng điện xung cao điểm lặp lại | Tôi...PP | 80 | A |
| Parameter | Định nghĩa |
| Tôi...S | Điện chuyển đổi- Điện lượng tối đa cần thiết để chuyển sang trạng thái bật |
| Tôi...DRM | Dòng rò rỉ- Điện cực cao nhất ở trạng thái tắt đo ở VDRM |
| Tôi...H | Điện lưu giữ- dòng điện tối thiểu cần thiết để duy trì trạng thái |
| Tôi...T | Điện trong trạng thái- Điện liên tục trong trạng thái hoạt động tối đa |
| VS | Điện áp chuyển đổi- điện áp tối đa trước khi chuyển sang trên stat |
| VDRM | Điện áp cao nhất ngoài trạng thái- điện áp tối đa có thể được áp dụng trong khi duy trì trạng thái tắt |
| VT | Điện áp trong trạng thái hoạt động- điện áp tối đa được đo ở dòng điện bình thường trong trạng thái hoạt động |
| C0 | Capacity ngoài trạng thái- điện dung điển hình đo trong trạng thái tắt |
Chi tiết đóng gói
| Khung bản | Vòng quay (phần) | Mỗi hộp (phần) | Chiều kính cuộn (mm) | |
| Kéo băng | 5,000 | 80,000 | 330 |
Phương pháp lựa chọn
1Để biết sản phẩm của khách hàng, điện áp hoạt động, cổng ứng dụng, mức độ bảo vệ.
2, Năng lượng trạng thái ngắt > DC điện áp làm việc trên mạch.
3, Chọn giá trị công suất và dòng chảy của thiết bị theo cổng ứng dụng và mức độ bảo vệ.
