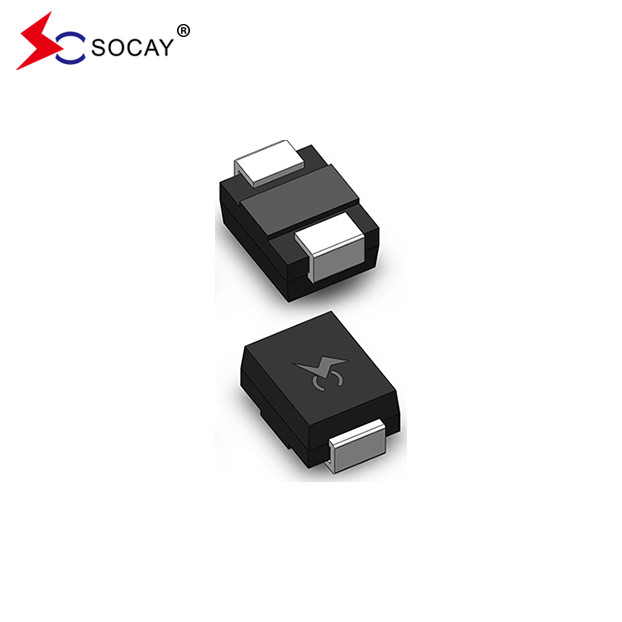

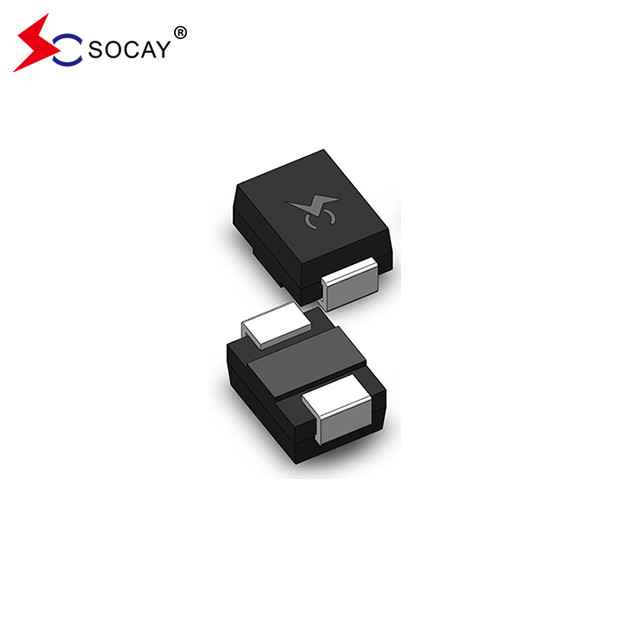

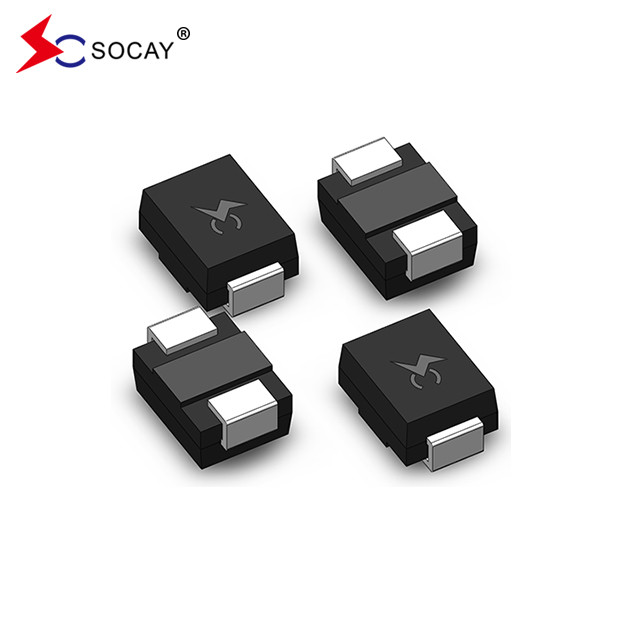

Thiết bị chống giật thyristor công suất thấp TSS Phân tử bán dẫn P0640SB
DATASHEET:PXXX0SB_v2103.1.pdf
| Số phần | Đánh dấu | VDRM@IDRM=5μA |
VS ① @100V/μS |
VT @IT=2.2A | Tôi...S | Tôi...T | Tôi...H |
C0 2 @ 1MHz, 2V thiên vị |
| Vphút | Vtối đa | Vtối đa | mAtối đa | Atối đa | mAphút | pF kiểu | ||
| P0080SB | P008B | 6 | 25 | 4 | 800 | 2.2 | 50 | 80 |
| P0300SB | P03B | 25 | 40 | 4 | 800 | 2.2 | 50 | 80 |
| P0640SB | P06B | 58 | 77 | 4 | 800 | 2.2 | 150 | 80 |
| P0720SB | P07B | 65 | 88 | 4 | 800 | 2.2 | 150 | 75 |
| P0900SB | P09B | 75 | 98 | 4 | 800 | 2.2 | 150 | 70 |
| P1100SB | P11B | 90 | 130 | 4 | 800 | 2.2 | 150 | 70 |
| P1300SB | P13B | 120 | 160 | 4 | 800 | 2.2 | 150 | 65 |
| P1500SB | P15B | 140 | 180 | 4 | 800 | 2.2 | 150 | 65 |
| P1800SB | P18B | 170 | 220 | 4 | 800 | 2.2 | 150 | 65 |
| P2300SB | P23B | 190 | 260 | 4 | 800 | 2.2 | 150 | 60 |
| P2600SB | P26B | 220 | 300 | 4 | 800 | 2.2 | 150 | 60 |
| P3100SB | P31B | 275 | 350 | 4 | 800 | 2.2 | 150 | 50 |
| P3500SB | P35B | 320 | 400 | 4 | 800 | 2.2 | 150 | 50 |
| P4200SB | P42B | 400 | 520 | 4 | 800 | 2.2 | 150 | 40 |
|
Ghi chú: 1 Vs được đo ở 100KV/s. 2 Capacitance ngoài trạng thái được đo bằng VDC=2V, VRMS=1V, f=1MHz. |
||||||||
Lời giới thiệu:
Các TSS được đặc trưng bởi sự dẫn chính xác, phản ứng nhanh, khả năng hấp thụ sóng cao, đối xứng hai trục và độ tin cậy cao.
Nguyên tắc hoạt động
Khi được kết nối song song với mạch và thiết bị không di chuyển, giá trị điện trở cao và có thể được coi là mạch mở với ít hoặc không có tác động đến mạch.Khi có nhịp tim bất thườngKhi điện áp cao bất thường biến mất, nó trở lại trạng thái điện trở cao và mạch hoạt động bình thường.
| Parameter | Định nghĩa |
| Tôi...S | Điện chuyển đổi- Điện lượng tối đa cần thiết để chuyển sang trạng thái bật |
| Tôi...DRM | Dòng rò rỉ- Điện cực cao nhất ở trạng thái tắt đo ở VDRM |
| Tôi...H | Điện lưu giữ- dòng điện tối thiểu cần thiết để duy trì trạng thái |
| Tôi...T | Điện trong trạng thái- Điện liên tục trong trạng thái hoạt động tối đa |
| VS | Điện áp chuyển đổi- điện áp tối đa trước khi chuyển sang trên stat |
| VDRM | Điện áp cao nhất ngoài trạng thái- điện áp tối đa có thể được áp dụng trong khi duy trì trạng thái tắt |
| VT | Điện áp trong trạng thái hoạt động- điện áp tối đa được đo ở dòng điện bình thường trong trạng thái hoạt động |
| C0 | Capacity ngoài trạng thái- điện dung điển hình đo trong trạng thái tắt |
| Dòng | 2/10μS1 | 8/20μS1 | 10/160μS1 | 10/560μS1 | 10/1000μS1 | 5/310μS1 |
Tôi...TSM 50/60 Hz |
di/dt | |
| 2/10μS2 | 1.2/50μS2 | 10/160μS2 | 10/560μS2 | 10/1000μS2 | 10/700μS2 | ||||
| Một phút. | Một phút. | Một phút. | Một phút. | Một phút. | Aphút | Một phút. | Amps/μs tối đa | ||
| B | 250 | 250 | 150 | 100 | 80 | 100 | 30 | 500 | |
|
Ghi chú:
|
- Đánh giá dòng điện xung đỉnh (I)PP) là lặp đi lặp lại và được đảm bảo trong suốt cuộc đời của sản phẩm. - Tôi.PPCác tiêu chuẩn áp dụng trong phạm vi nhiệt độ từ -40 oC đến +85 oC - Thiết bị phải được ban đầu trong trạng thái cân bằng nhiệt với -40 °C < TJ< + 150°C
|
||||||||
| Chặn điện áp nhiệt độ cao | 80% VDRM định lượng (VAC Peak) +125 °C hoặc +150 °C, Vật liệu chì Đồng hợp kim đồng nhiệt độ cao Voltage Blocking 504 hoặc 1008 giờ MIL-STD-750 (Phương pháp 1040) JEDEC, JESD22-A-101 | |
| Chu trình nhiệt độ | -65°C đến +150°C, 15 phút, 10 đến 100 chu kỳ. | |
| Nhiệt độ và độ ẩm thiên vị | 52 VDC (+85°C) 85% RH, 504 đến 1008 giờ. | |
| Lưu trữ nhiệt độ cao | +150°C 1008 giờ. MIL-STD-750 (Phương pháp 1031) JEDEC, JESD22-A-101 | |
| Lưu trữ nhiệt độ thấp | -65°C, 1008h. | |
| Sốc nhiệt | 0 °C đến + 100 °C, 5 phút, chuyển 10 giây, Sốc nhiệt 10 chu kỳ. | |
| Autoclave (Xét nghiệm nồi áp suất) | +121°C, 100% RH, 2 atm, 24 đến 168 giờ. EIA / Kiểm tra nồi) JEDEC, JESD22-A-102 | |
| Chống nhiệt hàn | + 260°C, 30 giây. MIL-STD-750 (Phương pháp 2031 | |
| Mức độ nhạy cảm với độ ẩm | 85% RH, +85 °C, 168 giờ, 3 chu kỳ dòng chảy trở lại Mức cao nhất (+260 °C). JEDEC-J-STD-020, Mức 1 |
| Vật liệu chì | Đồng hợp kim đồng | |
| Kết thúc cuối cùng | 100% vỏ bọc bằng thiếc matte | |
| Vật liệu cơ thể | UL công nhận epoxy đáp ứng phân loại dễ cháy 94V-0 |
| Số phần | Bao gồm các thành phần | Số lượng | Bao bì Tùy chọn | Thông số kỹ thuật bao bì | |
| Pxxx0SB | DO-214AA | 2500 | băng & cuộn -12mm/13′′ băng | EIA -481 - D |
