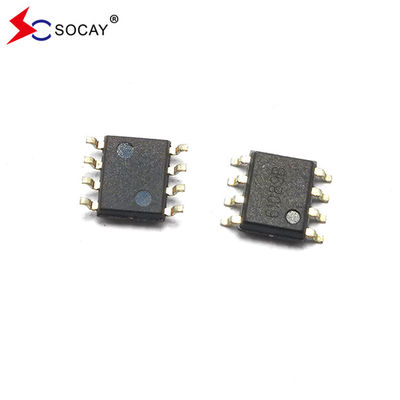

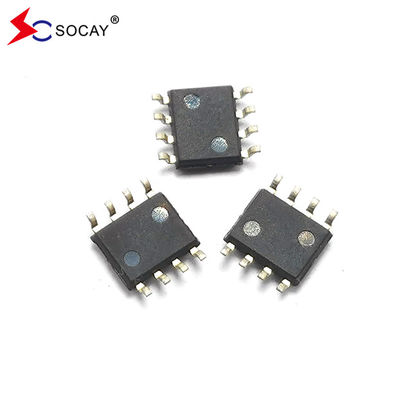

SOCAY SOP-8L gói cao áp chuông SLIC bảo vệ TISP61089B Thyristor áp lực (TSS) VF 3V
DATASHEET:TISP61089B_v2108.1.pdf
| Parameter | Biểu tượng | Giá trị | Đơn vị | |
|
Không lặp lại trạng thái hoạt động cao nhất dòng xung |
10/1000μs | Tôi...PPSM | 30 | A |
| (Telcordia (Bellcore) GR-1089-CORE, số 3) | ||||
| 5/310μs | 40 | |||
| (ITU-T K.20, K.21& K.45, K.44 dạng sóng điện áp mạch mở 10/700 μs) | ||||
| 2/10μs | 120 | |||
| (Telcordia (Bellcore) GR-1089-CORE, số 3) | ||||
|
Không lặp lại dòng điện đỉnh ở trạng thái hoạt động (sinusoidal) 60Hz |
0.1s | Tôi...TSM | 6.5 | A |
| 1s | 4.5 | |||
| 5s | 2.4 | |||
| 30 tuổi | 1.3 | |||
| 900s | 0.72 | |||
| Điện áp cao nhất lặp lại trong trạng thái tắt, VGK=0 | VDRM | -170 | V | |
| Điện áp cao điểm lặp lại của cổng cathode, VKA=0 | VGKRM | -167 | V | |
| Phạm vi nhiệt độ hoạt động không khí tự do | TA | -40~+85 | °C | |
| Phạm vi nhiệt độ lưu trữ | TSTG | -40~+150 | °C | |
| Nhiệt độ giao điểm | TJ | -40~+150 | °C | |
| Nhiệt độ chì tối đa cho hàn trong 10s | TL | 260 | °C | |
| Kết nối với kháng nhiệt không khí tự do | RBJA | 120 | °C/W | |
| Parameter | Biểu tượng | Điều kiện thử nghiệm | Chưa lâu. | Nhập. | Max. | Đơn vị |
| Điện áp phía trước | VF | Tôi...F= 5A, tW= 200μs | -- | -- | 3 | V |
| Điện áp phục hồi phía trước đỉnh xung | VFRM | 2/10μs, IF= 100A, RS= 50Ω, di/dt = 80A/μs | -- | -- | 10 | V |
| Dòng điện ngoài trạng thái | Tôi...D | VD= -170V, VGK= 0, TJ= 25°C | -- | -- | - 5 | μA |
| VD= -170V, VGK= 0, TJ= 85°C | ||||||
| Điện áp ngắt xung | V(BO) | 2/10μs, ITM= 100A, RS= 50Ω | -- | -- | -112 | V |
| di/dt = -80A/μs, VGG= -100V | ||||||
| Điện lưu giữ | Tôi...H | Tôi...T= -1A, di/dt = 1A/ms, VGG= -100V | - 150 | -- | -- | mA |
| Điện ngược cổng | Tôi...GAS | VGG= VGK= -167V, VKA= 0, TJ= 25°C | -- | -- | - 5 | μA |
| VGG= VGK= -167V, VKA= 0, TJ= 85°C | ||||||
| Điện kích hoạt cổng | Tôi...GT | Tôi...T= 3A, tp(g) ≥ 20μs, VGG= -100V | -- | -- | 5 | mA |
| Điện áp kích hoạt cổng | VGT | Tôi...T= 3A, tp(g) ≥ 20μs, VGG= -100V | -- | -- | 2.5 | V |
| Năng lượng ngoài trạng thái anode-cathode | CKA | f = 1MHz,VD= 1V, IG= 0, VD= -3V | -- | -- | 110 | pF |
| f = 1MHz,VD= 1V, IG= 0, VD= -48V | -- | -- | 55 |
Mô tả:
Thiết bị này được thiết kế đặc biệt để bảo vệ mạch giao diện đường thuê bao (SLIC) chống lại quá tải tạm thời.Năng lượng tăng âm bị ức chế bởi 2 Thyristors, điện áp phá vỡ của chúng được tham chiếu đến VBAT thông qua cổng.
Đặc điểm:
|
Ứng dụng:
|
| Thiết bị | Gói | Hàng hải |
| TISP61089B | SOP-8L | 3000 PCS/Reel&Tape |
