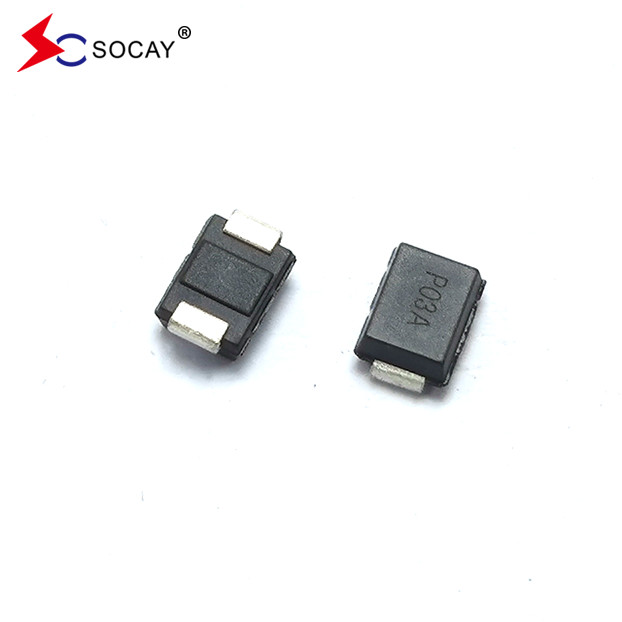

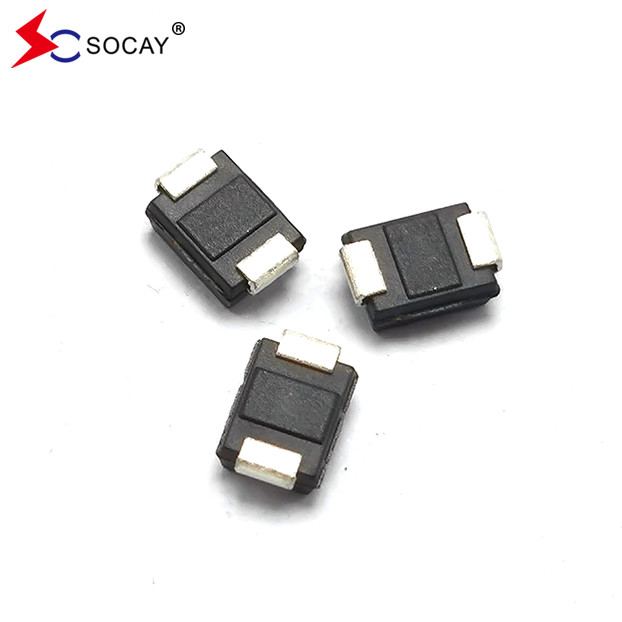

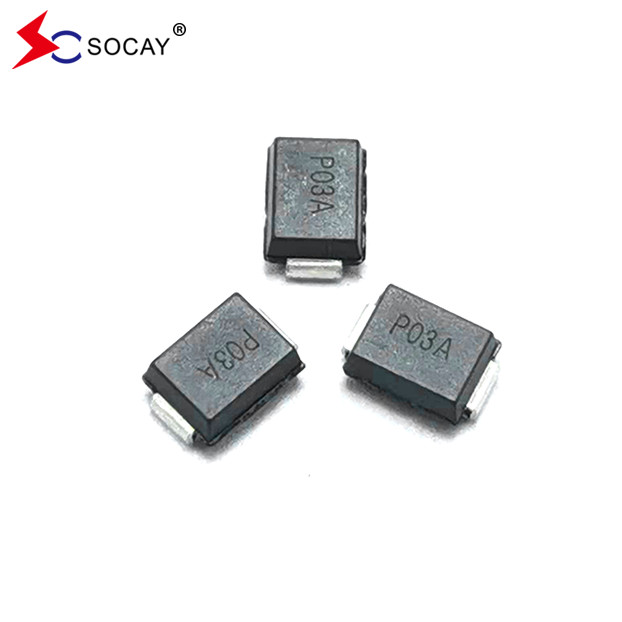

SOCAY P3100SB 4KV DO-214AA P3100SB Thiết bị bảo vệ tăng cường thyristor 100A 275V SMD
DATASHEET:PXXX0SB_v2103.1.pdf
1Phương pháp lựa chọn
1Để biết sản phẩm của khách hàng, điện áp hoạt động, cổng ứng dụng, mức độ bảo vệ.
2, Năng lượng trạng thái ngắt > DC điện áp làm việc trên mạch.
3, Chọn giá trị công suất và dòng chảy của thiết bị theo cổng ứng dụng và mức độ bảo vệ.
| Số phần | Đánh dấu | VDRM@IDRM=5μA |
VS ① @100V/μS |
VT @IT=2.2A | Tôi...S | Tôi...T | Tôi...H |
C0 2 @ 1MHz, 2V thiên vị |
| Vphút | Vtối đa | Vtối đa | mAtối đa | Atối đa | mAphút | pF kiểu | ||
| P0080SB | P008B | 6 | 25 | 4 | 800 | 2.2 | 50 | 80 |
| P0300SB | P03B | 25 | 40 | 4 | 800 | 2.2 | 50 | 80 |
| P0640SB | P06B | 58 | 77 | 4 | 800 | 2.2 | 150 | 80 |
| P0720SB | P07B | 65 | 88 | 4 | 800 | 2.2 | 150 | 75 |
| P0900SB | P09B | 75 | 98 | 4 | 800 | 2.2 | 150 | 70 |
| P1100SB | P11B | 90 | 130 | 4 | 800 | 2.2 | 150 | 70 |
| P1300SB | P13B | 120 | 160 | 4 | 800 | 2.2 | 150 | 65 |
| P1500SB | P15B | 140 | 180 | 4 | 800 | 2.2 | 150 | 65 |
| P1800SB | P18B | 170 | 220 | 4 | 800 | 2.2 | 150 | 65 |
| P2300SB | P23B | 190 | 260 | 4 | 800 | 2.2 | 150 | 60 |
| P2600SB | P26B | 220 | 300 | 4 | 800 | 2.2 | 150 | 60 |
| P3100SB | P31B | 275 | 350 | 4 | 800 | 2.2 | 150 | 50 |
| P3500SB | P35B | 320 | 400 | 4 | 800 | 2.2 | 150 | 50 |
| P4200SB | P42B | 400 | 520 | 4 | 800 | 2.2 | 150 | 40 |
|
Ghi chú: 1 Vs được đo ở 100KV/s. 2 Capacitance ngoài trạng thái được đo bằng VDC=2V, VRMS=1V, f=1MHz. |
||||||||
| Parameter | Định nghĩa |
| Tôi...S | Điện chuyển đổi- Điện lượng tối đa cần thiết để chuyển sang trạng thái bật |
| Tôi...DRM | Dòng rò rỉ- Điện cực cao nhất ở trạng thái tắt đo ở VDRM |
| Tôi...H | Điện lưu giữ- dòng điện tối thiểu cần thiết để duy trì trạng thái |
| Tôi...T | Điện trong trạng thái- Điện liên tục trong trạng thái hoạt động tối đa |
| VS | Điện áp chuyển đổi- điện áp tối đa trước khi chuyển sang trên stat |
| VDRM | Điện áp cao nhất ngoài trạng thái- điện áp tối đa có thể được áp dụng trong khi duy trì trạng thái tắt |
| VT | Điện áp trong trạng thái hoạt động- điện áp tối đa được đo ở dòng điện bình thường trong trạng thái hoạt động |
| C0 | Capacity ngoài trạng thái- điện dung điển hình đo trong trạng thái tắt |
| Dòng | 2/10μS1 | 8/20μS1 | 10/160μS1 | 10/560μS1 | 10/1000μS1 | 5/310μS1 |
Tôi...TSM 50/60 Hz |
di/dt | |
| 2/10μS2 | 1.2/50μS2 | 10/160μS2 | 10/560μS2 | 10/1000μS2 | 10/700μS2 | ||||
| Một phút. | Một phút. | Một phút. | Một phút. | Một phút. | Aphút | Một phút. | Amps/μs tối đa | ||
| B | 250 | 250 | 150 | 100 | 80 | 100 | 30 | 500 | |
|
Ghi chú:
|
- Đánh giá dòng điện xung đỉnh (I)PP) là lặp đi lặp lại và được đảm bảo trong suốt cuộc đời của sản phẩm. - Tôi.PPCác tiêu chuẩn áp dụng trong phạm vi nhiệt độ từ -40 oC đến +85 oC - Thiết bị phải được ban đầu trong trạng thái cân bằng nhiệt với -40 °C < TJ< + 150°C
|
||||||||
| Chặn điện áp nhiệt độ cao | 80% VDRM định lượng (VAC Peak) +125 °C hoặc +150 °C, Vật liệu chì Đồng hợp kim đồng cao áp chặn 504 hoặc 1008 giờ MIL-STD-750 (Phương pháp 1040) JEDEC, JESD22-A-101 | |
| Chu trình nhiệt độ | -65°C đến +150°C, 15 phút, 10 đến 100 chu kỳ. | |
| Nhiệt độ và độ ẩm thiên vị | 52 VDC (+85°C) 85% RH, 504 đến 1008 giờ. | |
| Lưu trữ nhiệt độ cao | + 150°C 1008 giờ. MIL-STD-750 (Phương pháp 1031) JEDEC, JESD22-A-101 | |
| Lưu trữ nhiệt độ thấp | -65°C, 1008h. | |
| Sốc nhiệt | 0 °C đến + 100 °C, 5 phút, chuyển 10 giây, Sốc nhiệt 10 chu kỳ. | |
| Autoclave (Xét nghiệm nồi áp suất) | +121°C, 100% RH, 2 atm, 24 đến 168 giờ. EIA / Kiểm tra nồi) JEDEC, JESD22-A-102 | |
| Chống nhiệt hàn | + 260°C, 30 giây. MIL-STD-750 (Phương pháp 2031 | |
| Mức độ nhạy cảm với độ ẩm | 85% RH, +85 °C, 168 giờ, 3 chu kỳ dòng chảy trở lại Mức cao nhất (+260 °C). JEDEC-J-STD-020, Mức 1 |
| Vật liệu chì | Đồng hợp kim đồng | |
| Kết thúc cuối cùng | 100% vỏ bọc bằng thiếc matte | |
| Vật liệu cơ thể | UL công nhận epoxy đáp ứng phân loại dễ cháy 94V-0 |
| Số phần | Bao gồm các thành phần | Số lượng | Bao bì Tùy chọn | Thông số kỹ thuật bao bì | |
| Pxxx0SB | DO-214AA | 2500 | băng & cuộn -12mm/13′′ băng | EIA -481 - D |
