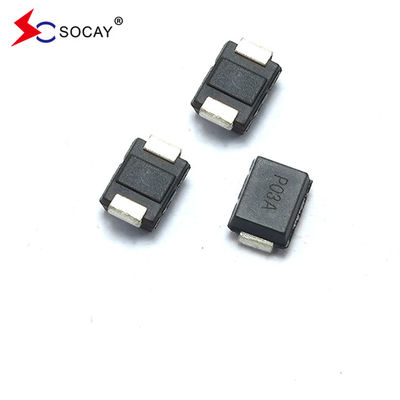

(TSS) P0080SB DO-214AA (SMB) gói Thyristor Surge Suppressors VDRM 6V VS 25V đánh dấu P008B
DATASHEET:PXXX0SB_v2103.1.pdf
| Số phần | Đánh dấu | VDRM@IDRM=5μA |
VS ① @100V/μS |
VT @IT=2.2A | Tôi...S | Tôi...T | Tôi...H |
C0 2 @ 1MHz, 2V thiên vị |
| Vphút | Vtối đa | Vtối đa | mAtối đa | Atối đa | mAphút | pF kiểu | ||
| P0080SB | P008B | 6 | 25 | 4 | 800 | 2.2 | 50 | 80 |
| P0300SB | P03B | 25 | 40 | 4 | 800 | 2.2 | 50 | 80 |
| P0640SB | P06B | 58 | 77 | 4 | 800 | 2.2 | 150 | 80 |
| P0720SB | P07B | 65 | 88 | 4 | 800 | 2.2 | 150 | 75 |
| P0900SB | P09B | 75 | 98 | 4 | 800 | 2.2 | 150 | 70 |
| P1100SB | P11B | 90 | 130 | 4 | 800 | 2.2 | 150 | 70 |
| P1300SB | P13B | 120 | 160 | 4 | 800 | 2.2 | 150 | 65 |
| P1500SB | P15B | 140 | 180 | 4 | 800 | 2.2 | 150 | 65 |
| P1800SB | P18B | 170 | 220 | 4 | 800 | 2.2 | 150 | 65 |
| P2300SB | P23B | 190 | 260 | 4 | 800 | 2.2 | 150 | 60 |
| P2600SB | P26B | 220 | 300 | 4 | 800 | 2.2 | 150 | 60 |
| P3100SB | P31B | 275 | 350 | 4 | 800 | 2.2 | 150 | 50 |
| P3500SB | P35B | 320 | 400 | 4 | 800 | 2.2 | 150 | 50 |
| P4200SB | P42B | 400 | 520 | 4 | 800 | 2.2 | 150 | 40 |
|
Ghi chú: 1 Vs được đo ở 100KV/s. 2 Capacitance ngoài trạng thái được đo bằng VDC=2V, VRMS=1V, f=1MHz. |
||||||||
Về TSS
Các TSS được đặc trưng bởi sự dẫn chính xác, phản ứng nhanh, khả năng hấp thụ sóng cao, đối xứng hai trục và độ tin cậy cao.
Mô tả:
Dòng PXXX0SB được thiết kế để bảo vệ thiết bị băng thông rộng như modem, thẻ đường dây, CPE và DSL khỏi các transient quá điện áp gây thiệt hại.Dòng cung cấp một giải pháp gắn bề mặt cho phép thiết bị tuân thủ các tiêu chuẩn quy định toàn cầu.
Đặc điểm:
|
u Điện áp thấp vượt quá u Điện áp trong trạng thái hoạt động thấp u Không làm suy giảm khả năng tăng áp sau nhiều sự kiện tăng áp trong giới hạn u Thất bại mạch ngắn khi vượt quá số lượng u Capacity thấp |
| Parameter | Định nghĩa |
| Tôi...S | Điện chuyển đổi- Điện lượng tối đa cần thiết để chuyển sang trạng thái bật |
| Tôi...DRM | Dòng rò rỉ- Điện cực cao nhất ở trạng thái tắt đo ở VDRM |
| Tôi...H | Điện lưu giữ- dòng điện tối thiểu cần thiết để duy trì trạng thái |
| Tôi...T | Điện trong trạng thái- Điện liên tục trong trạng thái hoạt động tối đa |
| VS | Điện áp chuyển đổi- điện áp tối đa trước khi chuyển sang trên stat |
| VDRM | Điện áp cao nhất ngoài trạng thái- điện áp tối đa có thể được áp dụng trong khi duy trì trạng thái tắt |
| VT | Điện áp trong trạng thái hoạt động- điện áp tối đa được đo ở dòng điện bình thường trong trạng thái hoạt động |
| C0 | Capacity ngoài trạng thái- điện dung điển hình đo trong trạng thái tắt |
| Dòng | 2/10μS1 | 8/20μS1 | 10/160μS1 | 10/560μS1 | 10/1000μS1 | 5/310μS1 |
Tôi...TSM 50/60 Hz |
di/dt | |
| 2/10μS2 | 1.2/50μS2 | 10/160μS2 | 10/560μS2 | 10/1000μS2 | 10/700μS2 | ||||
| Một phút. | Một phút. | Một phút. | Một phút. | Một phút. | Aphút | Một phút. | Amps/μs tối đa | ||
| B | 250 | 250 | 150 | 100 | 80 | 100 | 30 | 500 | |
|
Ghi chú:
|
- Đánh giá dòng điện xung đỉnh (I)PP) là lặp đi lặp lại và được đảm bảo trong suốt cuộc đời của sản phẩm. - Tôi.PPCác tiêu chuẩn áp dụng trong phạm vi nhiệt độ từ -40 oC đến +85 oC - Thiết bị phải được ban đầu trong trạng thái cân bằng nhiệt với -40 °C < TJ< + 150°C
|
||||||||
| Chặn điện áp nhiệt độ cao | 80% VDRM định lượng (VAC Peak) +125 °C hoặc +150 °C, Vật liệu chì Đồng hợp kim đồng cao áp chặn 504 hoặc 1008 giờ MIL-STD-750 (Phương pháp 1040) JEDEC, JESD22-A-101 | |
| Chu trình nhiệt độ | -65°C đến +150°C, 15 phút, 10 đến 100 chu kỳ. | |
| Nhiệt độ và độ ẩm thiên vị | 52 VDC (+85°C) 85% RH, 504 đến 1008 giờ. | |
| Lưu trữ nhiệt độ cao | + 150°C 1008 giờ. MIL-STD-750 (Phương pháp 1031) JEDEC, JESD22-A-101 | |
| Lưu trữ nhiệt độ thấp | -65°C, 1008h. | |
| Sốc nhiệt | 0 °C đến + 100 °C, 5 phút, chuyển 10 giây, Sốc nhiệt 10 chu kỳ. | |
| Autoclave (Xét nghiệm nồi áp suất) | +121°C, 100% RH, 2 atm, 24 đến 168 giờ. EIA / Kiểm tra nồi) JEDEC, JESD22-A-102 | |
| Chống nhiệt hàn | + 260°C, 30 giây. MIL-STD-750 (Phương pháp 2031 | |
| Mức độ nhạy cảm với độ ẩm | 85% RH, +85 °C, 168 giờ, 3 chu kỳ dòng chảy trở lại Mức cao nhất (+260 °C). JEDEC-J-STD-020, Mức 1 |
| Vật liệu chì | Đồng hợp kim đồng | |
| Kết thúc cuối cùng | 100% vỏ bọc bằng thiếc matte | |
| Vật liệu cơ thể | UL công nhận epoxy đáp ứng phân loại dễ cháy 94V-0 |
| Số phần | Bao gồm các thành phần | Số lượng | Bao bì Tùy chọn | Thông số kỹ thuật bao bì | |
| Pxxx0SB | DO-214AA | 2500 | băng & cuộn -12mm/13′′ băng | EIA -481 - D |
Lựa chọn ống xả bán dẫn:
Khi lựa chọn TSS, các nguyên tắc sau đây nói chung nên được tuân thủ:
1- Chọn điện áp cắt VDRM: điện áp cắt phải lớn hơn điện áp hoạt động tối đa của mạch được bảo vệ;
2- Chọn điện áp chuyển tiếp VBO: điện áp chuyển tiếp phải thấp hơn điện áp đỉnh tạm thời tối đa mà thiết bị có thể chịu được;
3- Chọn dòng điện giữ IH: dòng điện giữ phải lớn hơn dòng điện hoạt động và dòng mạch ngắn của thiết bị;
4. Lựa chọn công suất ký sinh C: Công suất ký sinh được chọn tùy theo sự mất tích chèn cho phép bởi mạch hoặc tần số truyền tín hiệu;
5. Chọn dòng điện giật: Các mức độ khác nhau của dòng điện giật được chọn theo yêu cầu của mạch hoặc tiêu chuẩn thử nghiệm giật.
