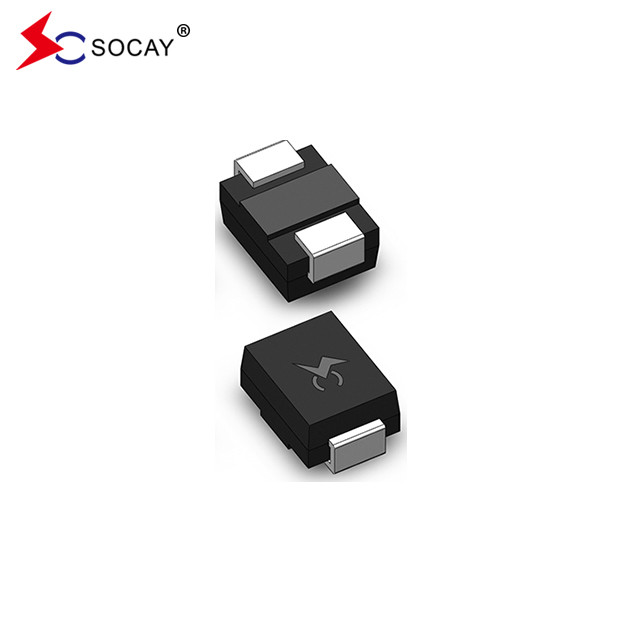

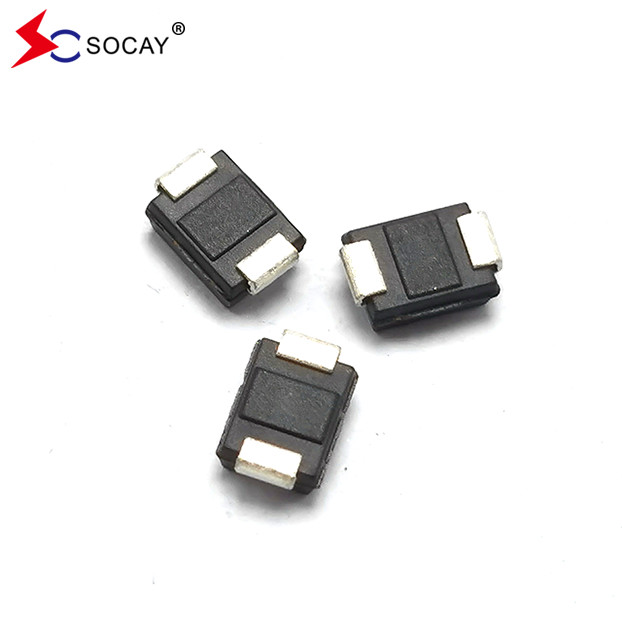

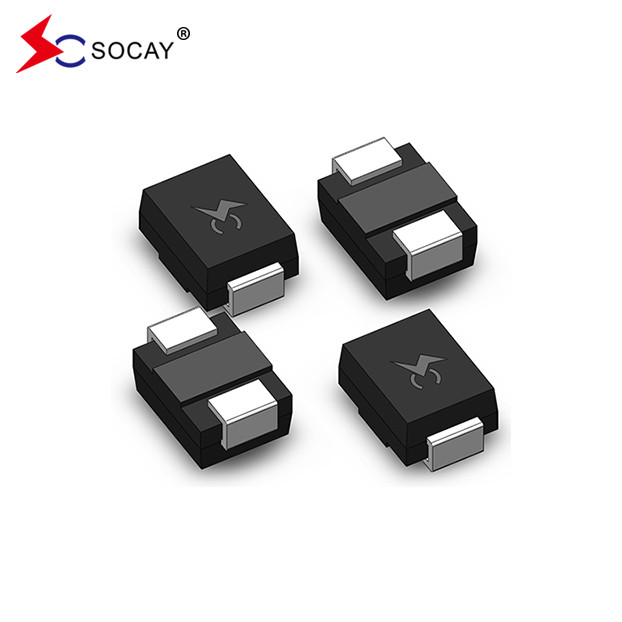

SOCAY P0720SB 4KV Thyristor Surge Suppressors Thiết bị bảo vệ 150A 65V SMD Thyristor
DATASHEET:PXXX0SB_v2103.1.pdf
| Số phần | Đánh dấu | VDRM@IDRM=5μA |
VS ① @100V/μS |
VT @IT=2.2A | Tôi...S | Tôi...T | Tôi...H |
C0 2 @ 1MHz, 2V thiên vị |
| Vphút | Vtối đa | Vtối đa | mAtối đa | Atối đa | mAphút | pF kiểu | ||
| P0080SB | P008B | 6 | 25 | 4 | 800 | 2.2 | 50 | 80 |
| P0300SB | P03B | 25 | 40 | 4 | 800 | 2.2 | 50 | 80 |
| P0640SB | P06B | 58 | 77 | 4 | 800 | 2.2 | 150 | 80 |
| P0720SB | P07B | 65 | 88 | 4 | 800 | 2.2 | 150 | 75 |
| P0900SB | P09B | 75 | 98 | 4 | 800 | 2.2 | 150 | 70 |
| P1100SB | P11B | 90 | 130 | 4 | 800 | 2.2 | 150 | 70 |
| P1300SB | P13B | 120 | 160 | 4 | 800 | 2.2 | 150 | 65 |
| P1500SB | P15B | 140 | 180 | 4 | 800 | 2.2 | 150 | 65 |
| P1800SB | P18B | 170 | 220 | 4 | 800 | 2.2 | 150 | 65 |
| P2300SB | P23B | 190 | 260 | 4 | 800 | 2.2 | 150 | 60 |
| P2600SB | P26B | 220 | 300 | 4 | 800 | 2.2 | 150 | 60 |
| P3100SB | P31B | 275 | 350 | 4 | 800 | 2.2 | 150 | 50 |
| P3500SB | P35B | 320 | 400 | 4 | 800 | 2.2 | 150 | 50 |
| P4200SB | P42B | 400 | 520 | 4 | 800 | 2.2 | 150 | 40 |
|
Ghi chú: 1 Vs được đo ở 100KV/s. 2 Capacitance ngoài trạng thái được đo bằng VDC=2V, VRMS=1V, f=1MHz. |
||||||||
Mô tả:
Dòng PXXX0SB được thiết kế để bảo vệ thiết bị băng thông rộng như modem, thẻ đường dây, CPE và DSL khỏi các transient quá điện áp gây thiệt hại.Dòng cung cấp một giải pháp gắn bề mặt cho phép thiết bị tuân thủ các tiêu chuẩn quy định toàn cầu.
Ưu điểm của ống xả bán dẫn:
1. Trước khi bị hỏng, nó tương đương với một mạch mở, kháng cách điện là rất lớn, và dòng rò rỉ là rất nhỏ;
2Nó có đặc điểm đối xứng hai chiều;
3Tốc độ phản hồi là rất cao.
4Điện áp phá vỡ có sự nhất quán tốt.
Nhược điểm của ống xả bán dẫn:
1So với ống xả gốm, tốc độ dòng chảy nhỏ hơn, chỉ vài trăm A;
2. Điện áp ngắt chỉ có một số giá trị cụ thể;
3Capacitance là lớn, dao động từ hàng chục đến hàng trăm pF.
Nhược điểm của ống xả bán dẫn:
1So với ống xả gốm, tốc độ dòng chảy nhỏ hơn, chỉ vài trăm A;
2. Điện áp ngắt chỉ có một số giá trị cụ thể;
3Capacitance là lớn, dao động từ hàng chục đến hàng trăm pF.
| Parameter | Định nghĩa |
| Tôi...S | Điện chuyển đổi- Điện lượng tối đa cần thiết để chuyển sang trạng thái bật |
| Tôi...DRM | Dòng rò rỉ- Điện cực cao nhất ở trạng thái tắt đo ở VDRM |
| Tôi...H | Điện lưu giữ- dòng điện tối thiểu cần thiết để duy trì trạng thái |
| Tôi...T | Điện trong trạng thái- Điện liên tục trong trạng thái hoạt động tối đa |
| VS | Điện áp chuyển đổi- điện áp tối đa trước khi chuyển sang trên stat |
| VDRM | Điện áp cao nhất ngoài trạng thái- điện áp tối đa có thể được áp dụng trong khi duy trì trạng thái tắt |
| VT | Điện áp trong trạng thái hoạt động- điện áp tối đa được đo ở dòng điện bình thường trong trạng thái hoạt động |
| C0 | Capacity ngoài trạng thái- điện dung điển hình đo trong trạng thái tắt |
| Dòng | 2/10μS1 | 8/20μS1 | 10/160μS1 | 10/560μS1 | 10/1000μS1 | 5/310μS1 |
Tôi...TSM 50/60 Hz |
di/dt | |
| 2/10μS2 | 1.2/50μS2 | 10/160μS2 | 10/560μS2 | 10/1000μS2 | 10/700μS2 | ||||
| Một phút. | Một phút. | Một phút. | Một phút. | Một phút. | Aphút | Một phút. | Amps/μs tối đa | ||
| B | 250 | 250 | 150 | 100 | 80 | 100 | 30 | 500 | |
|
Ghi chú:
|
- Đánh giá dòng điện xung đỉnh (I)PP) là lặp đi lặp lại và được đảm bảo trong suốt cuộc đời của sản phẩm. - Tôi.PPCác tiêu chuẩn áp dụng trong phạm vi nhiệt độ từ -40 oC đến +85 oC - Thiết bị phải được ban đầu trong trạng thái cân bằng nhiệt với -40 °C < TJ< + 150°C
|
||||||||
| Chặn điện áp nhiệt độ cao | 80% VDRM định lượng (VAC Peak) +125 °C hoặc +150 °C, Vật liệu chì Đồng hợp kim đồng cao áp chặn 504 hoặc 1008 giờ MIL-STD-750 (Phương pháp 1040) JEDEC, JESD22-A-101 | |
| Chu trình nhiệt độ | -65°C đến +150°C, 15 phút, 10 đến 100 chu kỳ. | |
| Nhiệt độ và độ ẩm thiên vị | 52 VDC (+85°C) 85% RH, 504 đến 1008 giờ. | |
| Lưu trữ nhiệt độ cao | + 150°C 1008 giờ. MIL-STD-750 (Phương pháp 1031) JEDEC, JESD22-A-101 | |
| Lưu trữ nhiệt độ thấp | -65°C, 1008h. | |
| Sốc nhiệt | 0 °C đến + 100 °C, 5 phút, chuyển 10 giây, Sốc nhiệt 10 chu kỳ. | |
| Autoclave (Xét nghiệm nồi áp suất) | +121°C, 100% RH, 2 atm, 24 đến 168 giờ. EIA / Kiểm tra nồi) JEDEC, JESD22-A-102 | |
| Chống nhiệt hàn | + 260°C, 30 giây. MIL-STD-750 (Phương pháp 2031 | |
| Mức độ nhạy cảm với độ ẩm | 85% RH, +85 °C, 168 giờ, 3 chu kỳ dòng chảy trở lại Mức cao nhất (+260 °C). JEDEC-J-STD-020, Mức 1 |
| Vật liệu chì | Đồng hợp kim đồng | |
| Kết thúc cuối cùng | 100% vỏ bọc bằng thiếc matte | |
| Vật liệu cơ thể | UL công nhận epoxy đáp ứng phân loại dễ cháy 94V-0 |
| Số phần | Bao gồm các thành phần | Số lượng | Bao bì Tùy chọn | Thông số kỹ thuật bao bì | |
| Pxxx0SB | DO-214AA | 2500 | băng & cuộn -12mm/13′′ băng | EIA -481 - D |
Tính năng sản phẩm
Khả năng hấp thụ sóng chuyển tiếp tuyệt vời
Phản ứng nhanh với điện áp giật
Loại bỏ điện áp quá mức gây ra bởi tăng nhanh transients
Công nghệ silicon trạng thái rắn, không thoái hóa
Ứng dụng
Dòng âm thanh/Video
Mạng và viễn thông
Dòng dữ liệu và hệ thống an ninh
Cổng hàng loạt
