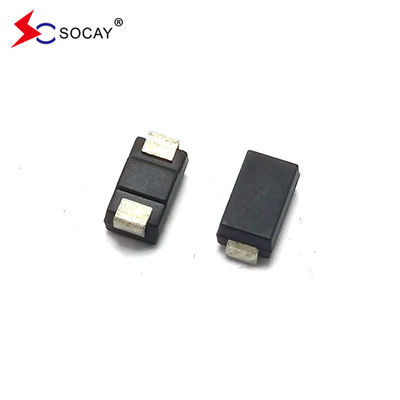

TSS Thyristor Surge Protector DO-214AA P0720TB @ 10/700μs 3/4KV
DATASHEET:PXXX0TB_v2101.2.pdf
Thyristor Surge Protector DO-214AA P0720TB Thyristor là một loại thành phần bán dẫn. Chúng được thiết kế trong các ứng dụng,modem, điện thoại, thẻ đường dây, máy trả lời, máy fax, SLIC,T1/E1,xDSL,PBX và nhiều hơn nữa.
| Số phần | Đánh dấu |
VDRM @IDRM=5μA
|
VS① @100V/μS |
Tôi...S |
VT @IT=2.2A |
Tôi...T | Tôi...H |
C0② @ 1MHz, 2Vbias |
| V Mtrong. | V Mtrục. | mA Mtrục. | V tối đa. | Atối đa. | mA phút. | pFkiểu. | ||
| P0080TB | P008B | 6 | 25 | 800 | 4 | 2.2 | 50 | 130 |
| P0220TB | P22B | 15 | 30 | 800 | 4 | 2.2 | 50 | 120 |
| P0300TB | P03B | 25 | 40 | 800 | 4 | 2.2 | 50 | 120 |
| P0640TB | P06B | 58 | 77 | 800 | 4 | 2.2 | 120 | 80 |
| P0720TB | P07B | 66 | 87 | 800 | 4 | 2.2 | 120 | 75 |
| P0900TB | P09B | 75 | 98 | 800 | 4 | 2.2 | 120 | 70 |
| P1100TB | P11B | 90 | 130 | 800 | 4 | 2.2 | 120 | 70 |
| P1300TB | P13B | 120 | 160 | 800 | 4 | 2.2 | 120 | 60 |
| P1500TB | P15B | 140 | 180 | 800 | 4 | 2.2 | 120 | 55 |
| P1800TB | P18B | 170 | 220 | 800 | 4 | 2.2 | 120 | 50 |
| P2300TB | P23B | 190 | 260 | 800 | 4 | 2.2 | 120 | 50 |
| P2600TB | P26B | 220 | 300 | 800 | 4 | 2.2 | 120 | 45 |
| P3100TB | P31B | 275 | 350 | 800 | 4 | 2.2 | 120 | 45 |
| P3500TB | P35B | 320 | 400 | 800 | 4 | 2.2 | 150 | 40 |
|
Ghi chú: 1 VSđược đo ở 100KV/s; 2 Capacitance ngoài trạng thái được đo bằng VDC=2V, VRMS=1V, f=1MHz. |
||||||||
Ưu điểm của ống xả bán dẫn:
1. Trước khi bị hỏng, nó tương đương với một mạch mở, kháng cách điện là rất lớn, và dòng rò rỉ là rất nhỏ;
2Nó có đặc điểm đối xứng hai chiều;
3Tốc độ phản hồi là rất cao.
4Điện áp phá vỡ có sự nhất quán tốt.
Nhược điểm của ống xả bán dẫn:
1So với ống xả gốm, tốc độ dòng chảy nhỏ hơn, chỉ vài trăm A;
2. Điện áp ngắt chỉ có một số giá trị cụ thể;
3Capacitance là lớn, dao động từ hàng chục đến hàng trăm pF.
Lựa chọn ống xả bán dẫn:
Khi lựa chọn TSS, các nguyên tắc sau đây nói chung nên được tuân thủ:
1. Chọn điện áp cắt VDRM: điện áp cắt phải lớn hơn điện áp hoạt động tối đa của mạch được bảo vệ;
2- Chọn điện áp chuyển tiếp VBO: điện áp chuyển tiếp phải thấp hơn điện áp đỉnh tạm thời tối đa mà thiết bị có thể chịu được;
3- Chọn dòng điện giữ IH: dòng điện giữ phải lớn hơn dòng điện hoạt động và dòng mạch ngắn của thiết bị;
4. Lựa chọn công suất ký sinh C: Công suất ký sinh được chọn tùy theo sự mất tích chèn được phép bởi mạch hoặc tần số truyền tín hiệu;
5- Chọn dòng điện giật: Các mức độ khác nhau của dòng điện giật được chọn theo yêu cầu của mạch hoặc tiêu chuẩn thử nghiệm giật.
Mô tả:
PXXX0TB Series Thyristors là một loại thành phần bán dẫn. Chúng được thiết kế trong các ứng dụng,modem, điện thoại, thẻ đường dây, máy trả lời, máy fax, SLIC, T1/E1, xDSL, PBX và nhiều hơn nữa.
Đặc điểm:
|
u Khả năng hấp thụ sóng chuyển tiếp tuyệt vời u Phản ứng nhanh với điện áp giật cao (ns Level) u Loại bỏ điện áp quá cao gây ra bởi các transient tăng nhanh u Mức độ nhạy cảm với độ ẩm: Mức độ 1 u Trọng lượng 69 mg (khoảng) u Không thoái hóa |
| Parameter | Biểu tượng | Giá trị | Đơn vị |
| Phạm vi nhiệt độ lưu trữ | Tthg | -60 đến +150 | °C |
| Phạm vi nhiệt độ giao điểm hoạt động | Tj | -40 đến +150 | °C |
| Dòng điện xung cao điểm lặp lại | Tôi...PP | 80 | A |
| Parameter | Định nghĩa |
| Tôi...S | Điện chuyển đổi- Điện lượng tối đa cần thiết để chuyển sang trạng thái bật |
| Tôi...DRM | Dòng rò rỉ- Điện cực cao nhất ở trạng thái tắt đo ở VDRM |
| Tôi...H | Điện lưu giữ- dòng điện tối thiểu cần thiết để duy trì trạng thái |
| Tôi...T | Điện trong trạng thái- Điện liên tục trong trạng thái hoạt động tối đa |
| VS | Điện áp chuyển đổi- điện áp tối đa trước khi chuyển sang trên stat |
| VDRM | Điện áp cao nhất ngoài trạng thái- điện áp tối đa có thể được áp dụng trong khi duy trì trạng thái tắt |
| VT | Điện áp trong trạng thái hoạt động- điện áp tối đa được đo ở dòng điện bình thường trong trạng thái hoạt động |
| C0 | Capacity ngoài trạng thái- điện dung điển hình đo trong trạng thái tắt |
| Khung bản | Vòng quay (phần) | Mỗi hộp (phần) | Chiều kính cuộn (mm) | |
| Kéo băng | 5,000 | 80,000 | 330 |
