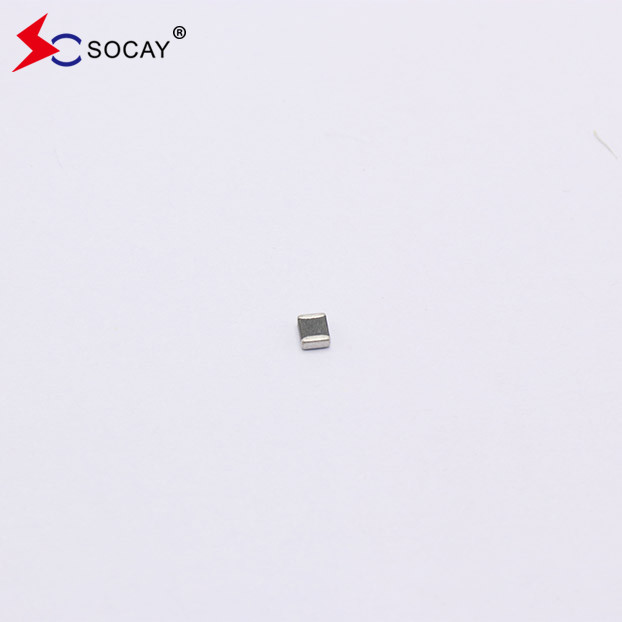

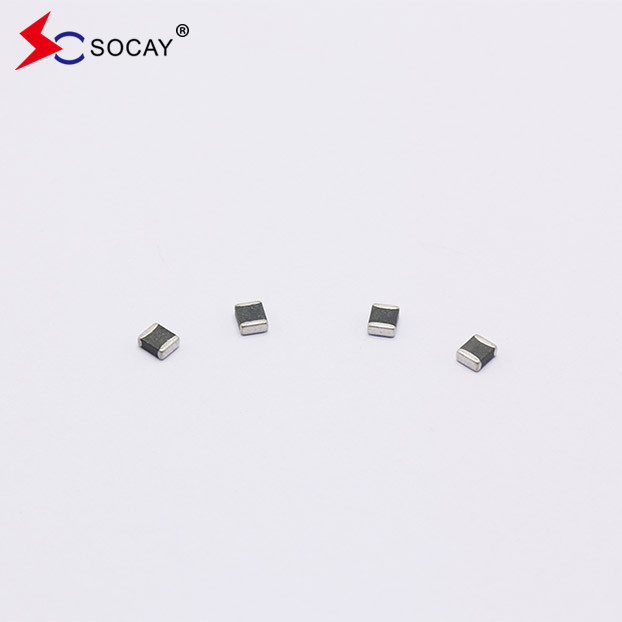

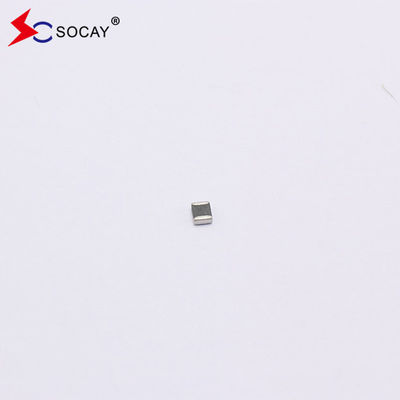

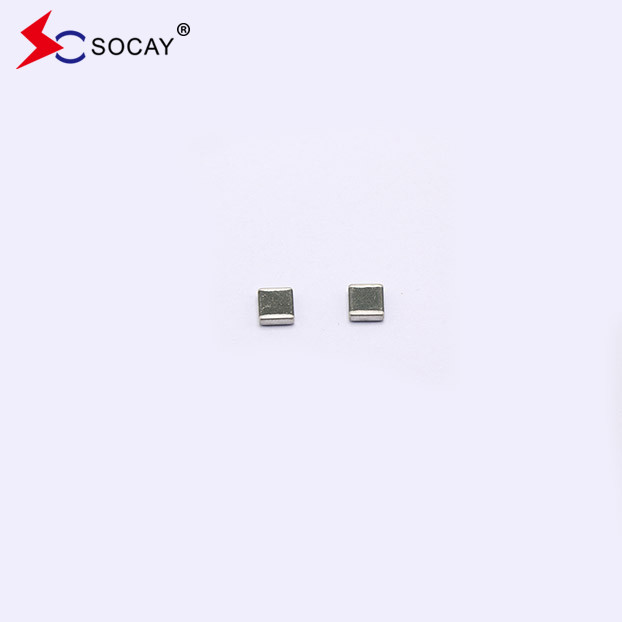

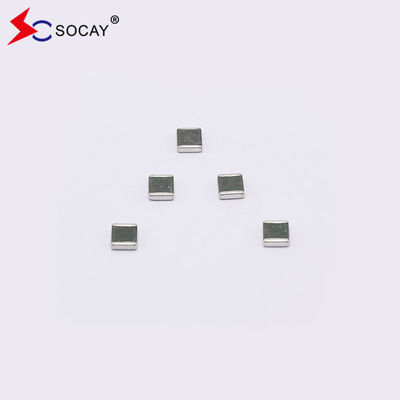

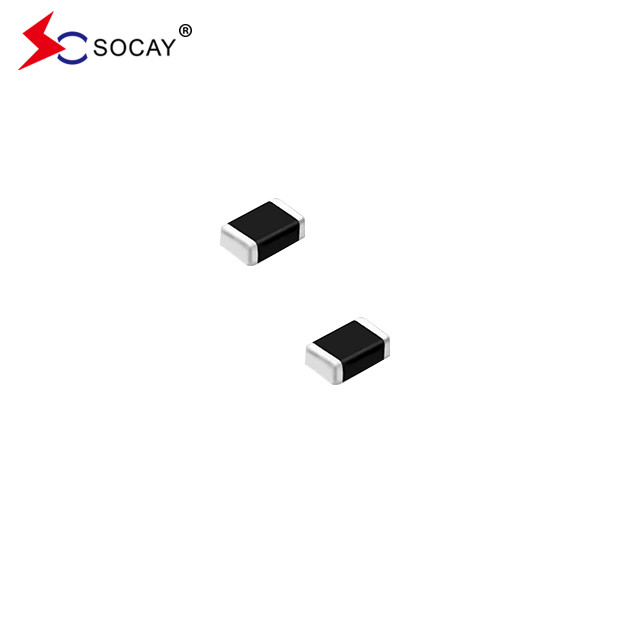

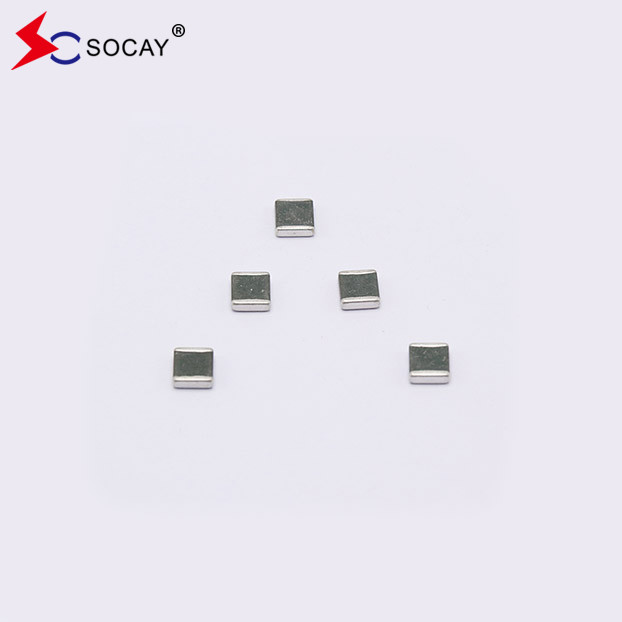

SOCAY Multilayer Chip Varistor SMD0402 gói SV0402E5R5G1B Max VDC 5.5V
Multilayer Chip Varistor DATASHEET:SV0402E5R5G1B_v89.1.pdf
Mô tả:
Các chip đa lớp Varistor SV0402E5R5G1B dựa trên công nghệ sản xuất đa lớp.bao gồm cả những tiêu chuẩn được chỉ định trong IEC 61000-4-2 hoặc các tiêu chuẩn khác được sử dụng để tuân thủ điện từ (EMC)SV0402E5R5G1B thường được áp dụng để bảo vệ mạch tích hợp và các thành phần khác ở cấp bảng mạch. Nó có thể hoạt động trong phạm vi nhiệt độ rộng hơn các diode zener.
Đặc điểm điện(25± 5°C):
| Biểu tượng | Tối thiểu | Thông thường | Tối đa | Đơn vị |
| VDC | ️ | ️ | 5.5 | V |
| VV | 7.6 | ️ | 12 | V |
| VC | ️ | ️ | 25 | V |
| CP | ️ | 5 | ️ | pF |
VDC Điều điện áp hoạt động DC tối đa mà varistor có thể duy trì và không vượt quá dòng rò rỉ 10μA.
VV ?? Điện áp xuyên qua thiết bị đo với dòng DC 1mA.
Tương đương với VB
VC Tiền đỉnh tối đa qua varistor với hình sóng 8/20μs và dòng xung 1A.
CP ¢ Capacitance của thiết bị được đo với sự thiên vị không volt 1Vrms ở 1MHz.
Thiết kế và kích thước Varistor Chip đa lớp:
| Kích thước EIA (EIAJ) |
0402 (1005) |
|
| Biểu tượng | Inch | Milimet |
| L | 0.038±0.005 | 0.96±0.12 |
| W | 0.019±0.003 | 0.48±0.0.07 |
| T | 0.020±0.004 | 0.50±0.10 |
| C | 0.010±0.006 | 0.25±0.15 |
Dữ liệu kỹ thuật chung:
| Nhiệt độ hoạt động | -40 ~ + 85oC | ||
| Nhiệt độ lưu trữ | -40 ~ + 85oC | ||
| Thời gian phản ứng | < 1 ns | ||
| Khả năng hàn | 245 ± 5oC, 3 ± 1 giây | ||
| Chống xả xả | 260±5oC, 10±1 giây | ||
| Điều kiện lưu trữ gói băng | Nhiệt độ lưu trữ | 5 ~ 40oC | |
| Độ ẩm tương đối | Đến 65% | ||
| Thời gian lưu trữ | 12 tháng tối đa | ||
Hiệu suất môi trường:
| Điểm | Thông số kỹ thuật | Điều kiện thử nghiệm | |
| Bias Độ ẩm | △VV/ VV≤ ± 10% | 90% RH, 40oC, điện áp hoạt động, 1000h | |
| Sốc nhiệt | △VV/ VV≤ ± 10% | -40oC đến 85oC, chu kỳ 30 phút, 5 chu kỳ | |
| Điện áp tải đầy đủ | △VV/ VV≤ ± 10% | Điện áp hoạt động, 85oC,1000h |
Số lượng sản phẩm trong gói băng:
|
SIZE EIA (EIAJ) |
0402 (1005) |
| Số lượng đóng gói tiêu chuẩn (PCS / cuộn) | 10,000 |
