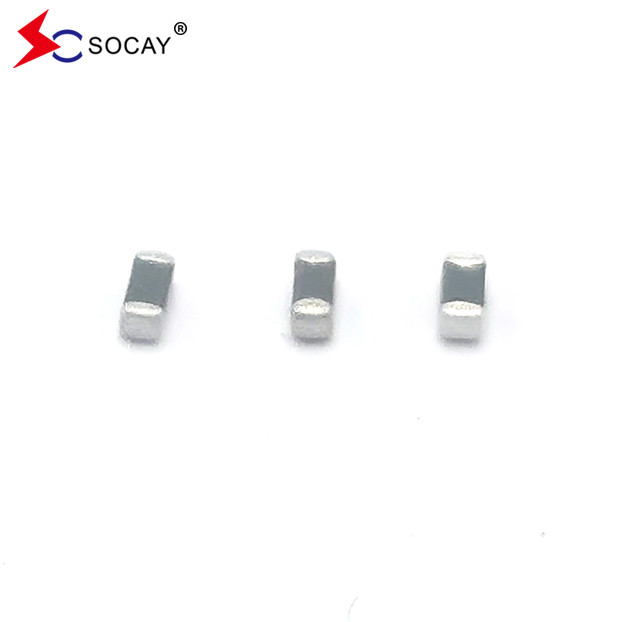

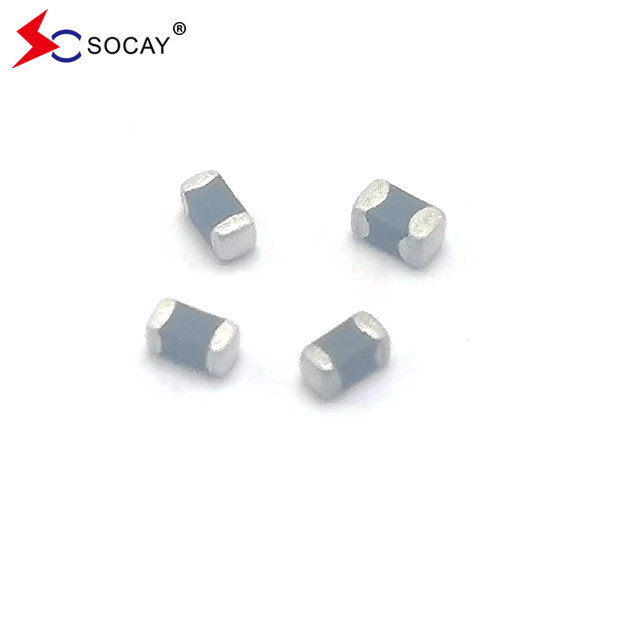

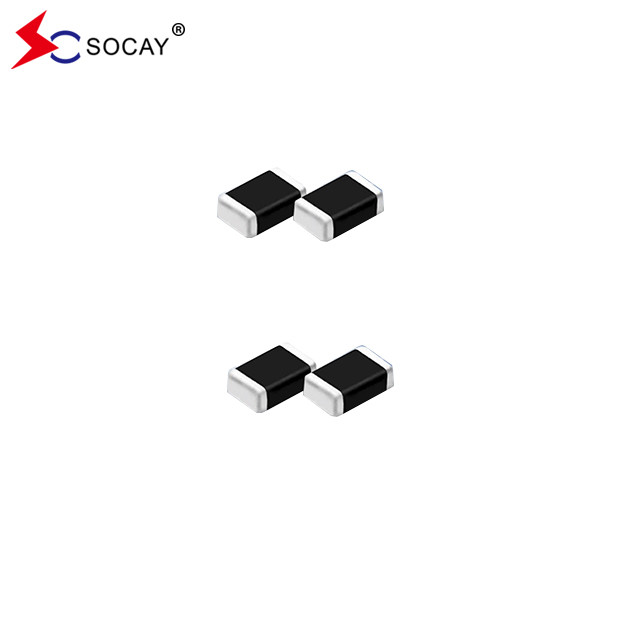

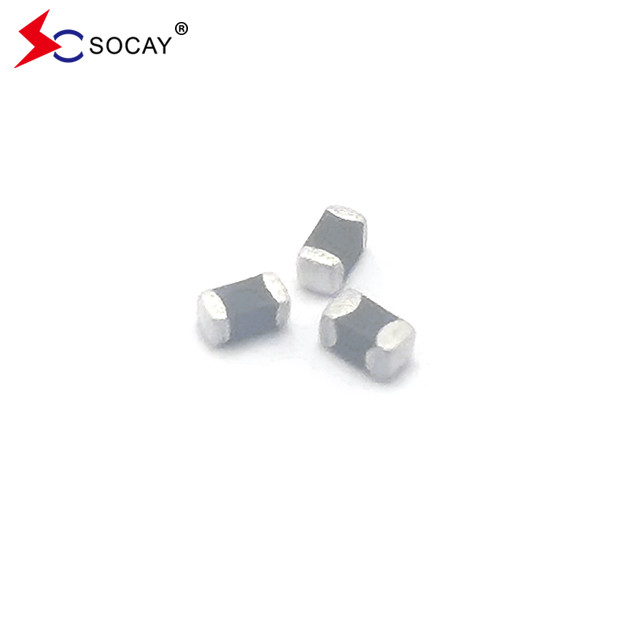

0603 Varistor mặt đất SV0603N300G0A Điện rò rỉ thấp và ổn định tuyệt vời
DATASHEET:SV0603N300G0A_v89.1.pdf
Mô tả:
Surface Mount Varistor SV0603N300G0A dựa trên công nghệ chế tạo đa lớp.bao gồm cả những tiêu chuẩn được chỉ định trong IEC 61000-4-2 hoặc các tiêu chuẩn khác được sử dụng để tuân thủ điện từ (EMC)SV0603N300G0A thường được áp dụng để bảo vệ mạch tích hợp và các thành phần khác ở cấp bảng mạch. Nó có thể hoạt động trong phạm vi nhiệt độ rộng hơn các diode zener.
Các mạch tương đương với Varistor mặt đất:
Đặc điểm điện(25± 5°C):
| Biểu tượng | Tối thiểu | Thông thường | Tối đa | Đơn vị |
| VRMS | ️ | ️ | 25 | V |
| VDC | ️ | ️ | 30 | V |
| VV | 36 | ️ | 45 | V |
| VC | ️ | ️ | 99 | V |
| Imax | ️ | ️ | 30 | A |
| Wmax | ️ | ️ | 0.1 | J |
VRMS - điện áp hoạt động biến đổi chiều cao nhất mà varistor có thể duy trì và không vượt quá dòng rò rỉ 10μA.
VDC - Điện áp hoạt động DC tối đa mà varistor có thể duy trì và không vượt quá dòng rò rỉ 10μA.
VV - Điện áp xuyên qua thiết bị đo với dòng DC 1mA.
Tương đương với điện áp VB.
VC - Điện đỉnh tối đa qua varistor với hình sóng 8/20μs và dòng xung 1A.
Imax - Điện đỉnh tối đa có thể được áp dụng với hình sóng 8/20μs mà không bị lỗi thiết bị.
Wmax - Năng lượng tối đa có thể tiêu tan với hình sóng 10/1000μs mà không bị lỗi thiết bị.
Tính năng Varistor mặt đất:
|
Ứng dụng Varistor mặt đất:
|
Thiết kế và kích thước Varistor mặt đất:
| Kích thước EIA (EIAJ) |
0603 (1608) |
|
| Biểu tượng | Inch | Milimet |
| L | 0.063±0.006 | 1.60±0.15 |
| W | 0.031±0.004 | 0.80±0.10 |
| T | 0.031±0.008 | 0.80±0.20 |
| C | 0.012±0.008 | 0.30±0.20 |
|
Cẩn thận khi xử lý chất nền: Không vượt quá để uốn cong bảng sau khi hàn sản phẩm cực kỳ (ví dụ tham khảo)
|
Các thông số hàn Varistor mặt đất:
| Điều kiện dòng chảy trở lại | Phong trào không có Pb | ||
| Sức nóng trước | - Nhiệt độ Min (T)s(min)) | + 150°C | |
| - Nhiệt độ tối đa (T)s ((max)) | +200°C | ||
| - Thời gian (min đến tối đa) (T)S) | 60 -180 giây | ||
| Tỷ lệ tăng trung bình (Liquidus Temp T)L) đến đỉnh | 3°C/Giờ tối đa | ||
| TS ((max)đến TL- Tỷ lệ tăng tốc | 3°C/Giờ tối đa | ||
| Dòng chảy trở lại | - Nhiệt độ (T)L(Liquidus) | +217°C | |
| - Thời gian (min đến tối đa) (T)L) | 60 - 150 giây | ||
| Nhiệt độ đỉnh (T)P) | 260 +0/-5°C | ||
| Thời gian trong vòng 5°C từ nhiệt độ đỉnh thực tế (T)P) | 20-40 giây | ||
| Tỷ lệ giảm tốc | 6°C/Giây tối đa | ||
| Thời gian 25°C đến nhiệt độ đỉnh (T)P) | 8 phút tối đa. | ||
Chiều độ băng mang nhiều lớp Varistor:
|
Kích thước EIA (EIAJ) |
0603 (1608) |
|
| Biểu tượng | Inch | Milimet |
| A | 0.315±0.012 | 8.00±0.30 |
| B | 0.138±0.002 | 3.50±0.05 |
| C | 0.069±0.002 | 1.75±0.10 |
| D0 | 0.061±0.002 | 1.55±0.05 |
| P0 | 0.157±0.004 | 4.00±0.10 |
| P1 | 0.079±0.002 | 4.00±0.10 |
| P2 | 0.079±0.002 | 2.00±0.05 |
| W | 0.041±0.006 | 1.05±0.15 |
| L | 0.075±0.006 | 1.90±0.15 |
| T | 0.037±0.002 | 0.95±0.05 |
Số lượng sản phẩm trong gói băng:
|
SIZE EIA (EIAJ) |
0603 (1608) |
| Số lượng đóng gói tiêu chuẩn (PCS / cuộn) | 4,000 |
