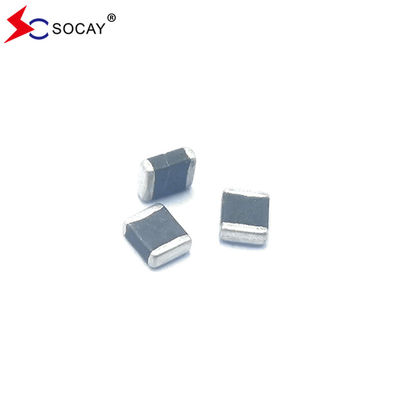

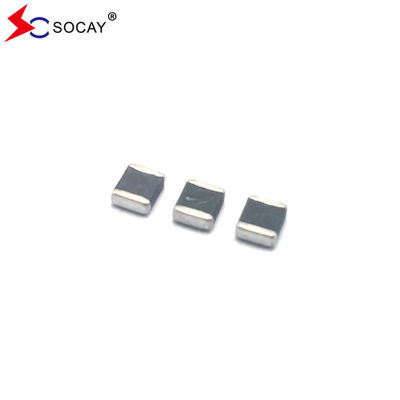

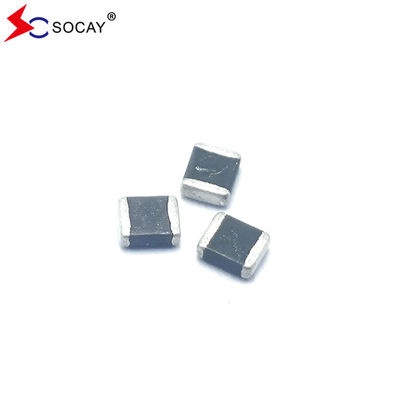

1210 Loại SMD Zinc Oxide Varistor SV1210N470G0A SOCAY Sản xuất gốc
SMD Zinc Oxide VaristorDATASHEET:SV1210N470G0A_v209.1.pdf
Mô tả:
SMD Zinc Oxide Varistor SV1210N470G0A dựa trên công nghệ chế tạo đa lớp.bao gồm cả những tiêu chuẩn được chỉ định trong IEC 61000-4-2 hoặc các tiêu chuẩn khác được sử dụng để tuân thủ điện từ (EMC)SV1210N470G0A thường được áp dụng để bảo vệ mạch tích hợp và các thành phần khác ở cấp bảng mạch. Nó có thể hoạt động trong phạm vi nhiệt độ rộng hơn các diode zener.
SMD Zinc Oxide VaristorĐặc điểm điện (25±5°C):
| Biểu tượng | Tối thiểu | Thông thường | Tối đa | Đơn vị |
| VRMS | ️ | ️ | 37 | V |
| VDC | ️ | ️ | 47 | V |
| VV | 56.4 | ️ | 70.5 | V |
| VC | ️ | ️ | 155 | V |
| Imax | ️ | ️ | 250 | A |
| Wmax | ️ | ️ | 0.8 | J |
VRMS -SMD Zinc Oxide VaristorĐiện áp hoạt động AC tối đa mà varistor có thể duy trì và không vượt quá dòng chảy 10μA.
VDC - Điện áp hoạt động DC tối đa mà varistor có thể duy trì và không vượt quá dòng rò rỉ 10μA.
VV - Điện áp xuyên qua thiết bị đo với dòng DC 1mA.
Tương đương với điện áp VB.
VC - Điện đỉnh tối đa qua varistor với hình sóng 8/20μs và dòng xung 5A.
Imax - Điện đỉnh tối đa có thể được áp dụng với hình sóng 8/20μs mà không bị lỗi thiết bị.
Wmax - Năng lượng tối đa có thể tiêu tan với hình sóng 10/1000μs mà không bị lỗi thiết bị.
SMD Zinc Oxide VaristorFChất lượng:
|
SMD Zinc Oxide VaristorAỨng dụng:
|
SMD Zinc Oxide VaristorChướng dẫn & Kích thước:
| Kích thước EIA (EIAJ) | Chiều dài (L) | Chiều rộng (W) | Độ dày (T) | |||
| Inch | Milimet | Inch | Milimet | Inch | Milimet | |
| 1210 (3225) | 0.126±0.012 | 3.20±0.30 | 0.098±0.012 | 2.50±0.30 | 0.098 tối đa | 2.50 tối đa |
Dữ liệu kỹ thuật chung:
| Nhiệt độ hoạt động | -55~125°C |
| Nhiệt độ lưu trữ | -55 ~ 150 °C |
| Thời gian phản ứng | < 1 ns |
| Khả năng hàn | 245±5°C, 3±1 giây |
| Chống mờ mờ | 260±5°C, 10±1 giây |
Các khuyến nghị hàn:
|
Số lượng sản phẩm trong gói băng:
| SIZE EIA(EIAJ) |
1210 (3225) |
| Số lượng đóng gói tiêu chuẩn (PCS / cuộn) | 3,000 |
