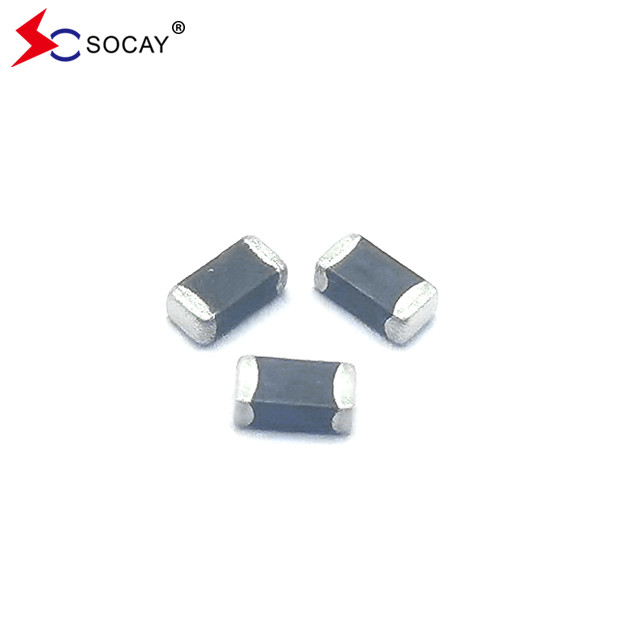

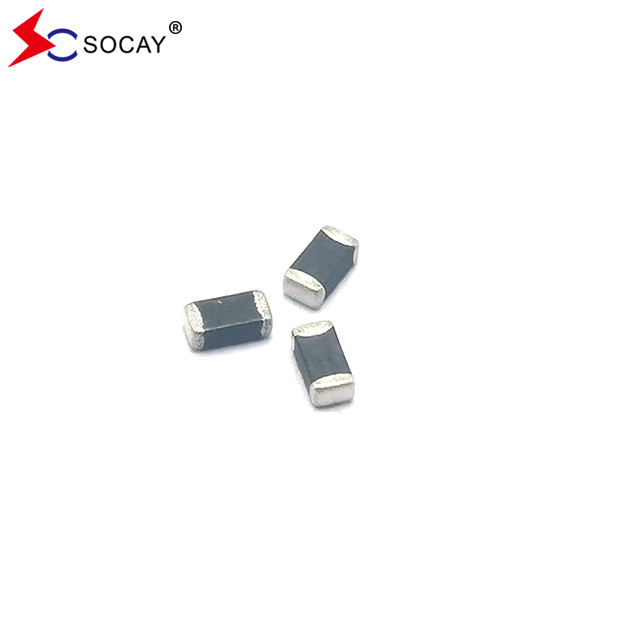

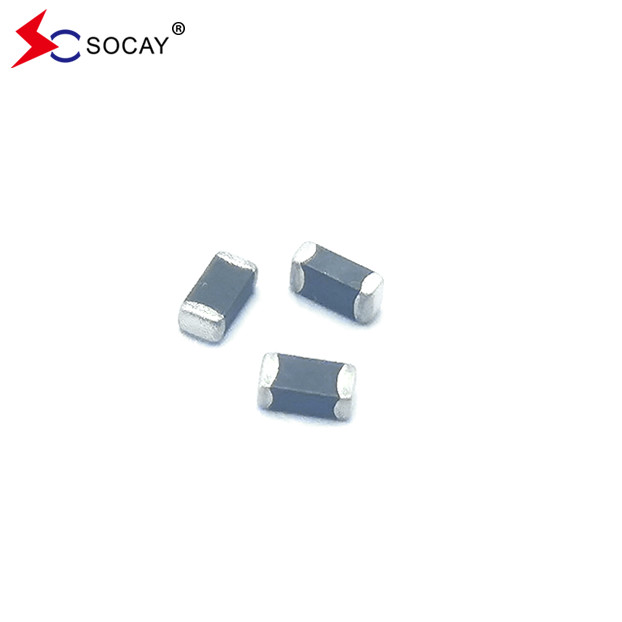

1206 Multilayer Chip Varistor SV1206N220G0A Ứng dụng cho motherboard, Notebook
Chip Varistor đa lớpDATASHEET:SV1206N220G0A_v209.1.pdf
Mô tả:
Multilayer Chip Varistor SV1206N220G0A dựa trên công nghệ chế tạo đa lớp.bao gồm cả những tiêu chuẩn được chỉ định trong IEC 61000-4-2 hoặc các tiêu chuẩn khác được sử dụng để tuân thủ điện từ (EMC)SV1206N220G0A thường được áp dụng để bảo vệ mạch tích hợp và các thành phần khác ở cấp bảng mạch. Nó có thể hoạt động trong phạm vi nhiệt độ rộng hơn các diode zener.
Chip Varistor đa lớpĐặc điểm điện (25±5°C):
| Biểu tượng | Tối thiểu | Thông thường | Tối đa | Đơn vị |
| VRMS | ️ | ️ | 17 | V |
| VDC | ️ | ️ | 22 | V |
| VV | 26.4 | ️ | 33 | V |
| VC | ️ | ️ | 72 | V |
| Imax | ️ | ️ | 100 | A |
| Wmax | ️ | ️ | 0.5 | W |
VRMS - điện áp hoạt động biến đổi chiều cao nhất mà varistor có thể duy trì và không vượt quá dòng rò rỉ 10μA.
VDC - Điện áp hoạt động DC tối đa mà varistor có thể duy trì và không vượt quá dòng rò rỉ 10μA.
VV - Điện áp xuyên qua thiết bị đo với dòng DC 1mA.
Tương đương với điện áp VB.
VC - Điện đỉnh tối đa qua varistor với hình sóng 8/20μs và dòng xung 5A.
Imax - Điện đỉnh tối đa có thể được áp dụng với hình sóng 8/20μs mà không bị lỗi thiết bị.
Wmax - Năng lượng tối đa có thể tiêu tan với hình sóng 10/1000μs mà không bị lỗi thiết bị.
Chip Varistor đa lớpĐặc điểm:
|
Chip Varistor đa lớpỨng dụng:
|
Chip Varistor đa lớp Xây dựng & Kích thước:
| Kích thước EIA (EIAJ) | Chiều dài (L) | Chiều rộng (W) | Độ dày (T) | |||
| Inch | Milimet | Inch | Milimet | Inch | Milimet | |
| 1206 (3216) | 0.126±0.012 | 3.20±0.30 | 0.063±0.012 | 1.60±0.30 | 0.071 tối đa | 1.80 tối đa |
Chip Varistor đa lớp Ống hàn IR:
| Nhiệt nóng nhanh, nóng một phần hoặc làm mát nhanh sẽ dễ dàng gây ra khiếm khuyết của bộ phận.Đuất lỏng IR có năng suất cao nhất do tốc độ sưởi ấm được kiểm soát và thời gian hàn lỏng. Đảm bảo rằng các yếu tố không phải là chịu một gradient nhiệt dốc hơn 4 độ mỗi giây. 2 độ mỗi giây là gradient lý tưởng. Trong quá trình hàn,Sưởi ấm trước trong vòng 100 độ của nhiệt độ đỉnh hàn là điều cần thiết để giảm thiểu sốc nhiệt. |
Các khuyến nghị hàn:
|
Chip Varistor đa lớp Môi trường&Kiểm tra độ tin cậy:
| Đặc điểm | Phương pháp thử nghiệm và mô tả | |||
| Lưu trữ nhiệt độ cao | Các mẫu phải được đặt ở 125 ± 2 °C trong 1000 ± 2 giờ trong một bồn tắm nhiệt đới không tải và sau đó được lưu trữ ở nhiệt độ phòng và độ ẩm trong 1-2 giờ.Sự thay đổi điện áp của varistor phải trong phạm vi 10%. | |||
| Chu kỳ nhiệt độ | Chu kỳ nhiệt độ của nhiệt độ được chỉ định phải được lặp lại năm lần và sau đó được lưu trữ ở nhiệt độ phòng và độ ẩm trong một hoặc hai giờ.Sự thay đổi điện áp của varistor phải trong phạm vi 10% và thiệt hại cơ học phải được kiểm tra.. | Bước | Nhiệt độ | Thời gian |
| 1 | -40±3°C | 30min±3 | ||
| 2 | Nhiệt độ phòng | 1~2h | ||
| 3 | 125±2°C | 30min±3 | ||
| 4 | Nhiệt độ phòng | 1~2h | ||
| Trọng lượng nhiệt độ cao | Sau khi áp dụng liên tục điện áp tối đa cho phép ở 85 °C trong 1000 giờ, mẫu vật phải được lưu trữ ở nhiệt độ phòng và độ ẩm trong một hoặc nhiều giờ,sự thay đổi điện áp của varistor phải trong phạm vi 10%. | |||
|
Trọng lượng nhiệt ẩm/ Trọng lượng độ ẩm |
Mẫu thử nên được đặt trong môi trường 40 °C,90 đến 95% RH, và áp dụng điện áp tối đa cho phép trong 1000 giờ, sau đó lưu trữ ở nhiệt độ phòng và độ ẩm trong một hoặc hai giờ.Sự thay đổi điện áp của varistor phải trong phạm vi 10%. | |||
| Lưu trữ ở nhiệt độ thấp | Mẫu thử nên được đặt ở nhiệt độ -40 °C, không tải trong 1000 giờ và sau đó được lưu trữ ở nhiệt độ phòng trong một hoặc hai giờ. | |||
Số lượng sản phẩm trong gói băng:
| SIZE EIA(EIAJ) |
1206 (3216) |
| Số lượng đóng gói tiêu chuẩn (PCS / cuộn) | 3,000 |
